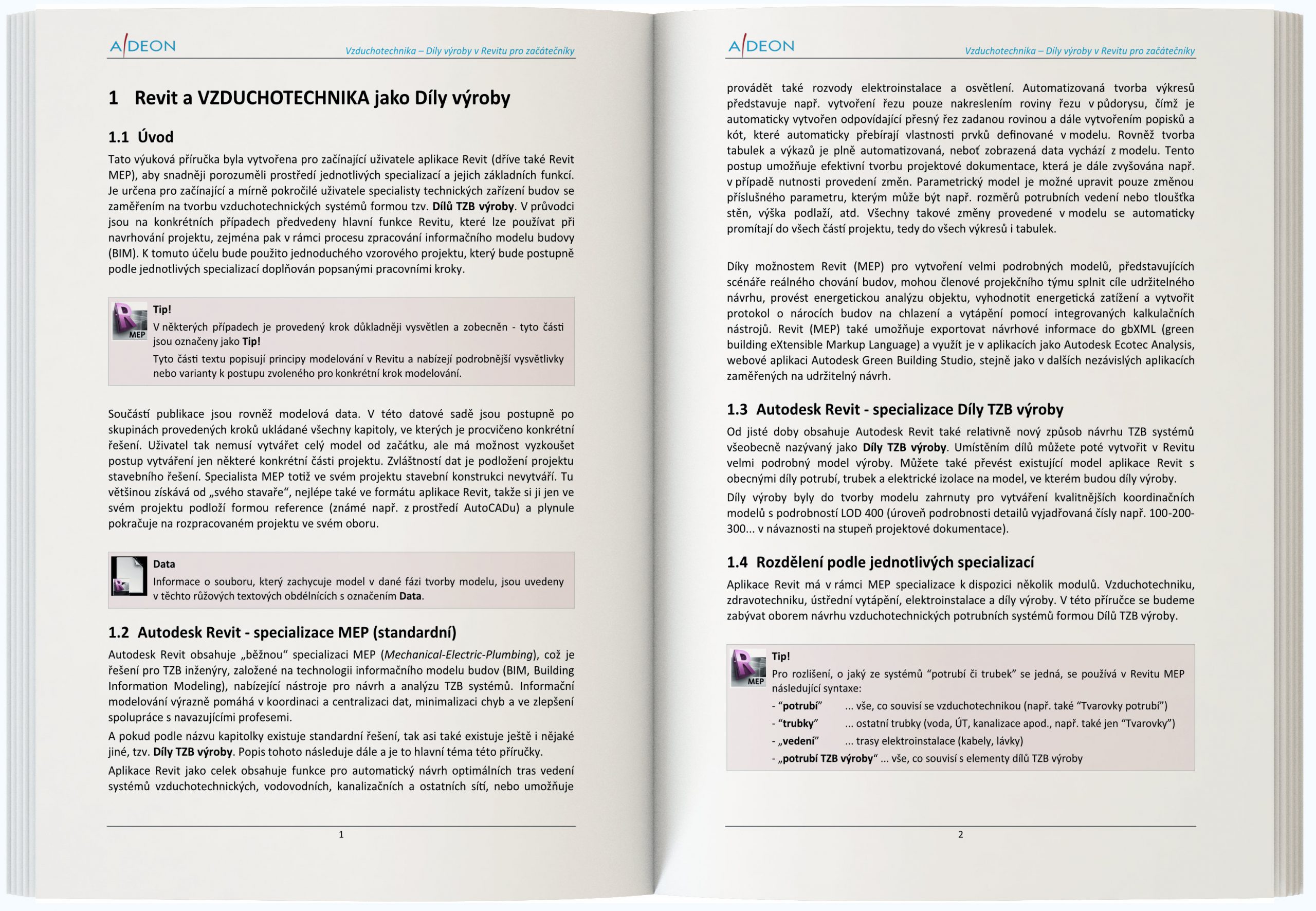

Tato výuková kniha (ebook) byla vytvořena pro začínající uživatele aplikace Revit (MEP), aby snadněji porozuměli prostředí TZB specializací a jejich základních funkcí. Je určena pro začínající a mírně pokročilé uživatele specialisty technických zařízení budov se zaměřením na využití Dílů TZB výroby. Kniha se nezabývá profesními zásadami návrhu vzduchotechniky, ale snaží se o rozvoj vašich znalostí uplatnění Revitu při návrzích vzduchotechnických potrubních tras. V průvodci jsou na konkrétních případech předvedeny hlavní funkce Revitu a dílů TZB výroby, které lze používat při navrhování projektu, zejména pak v rámci procesu zpracování informačního modelu budovy (BIM).

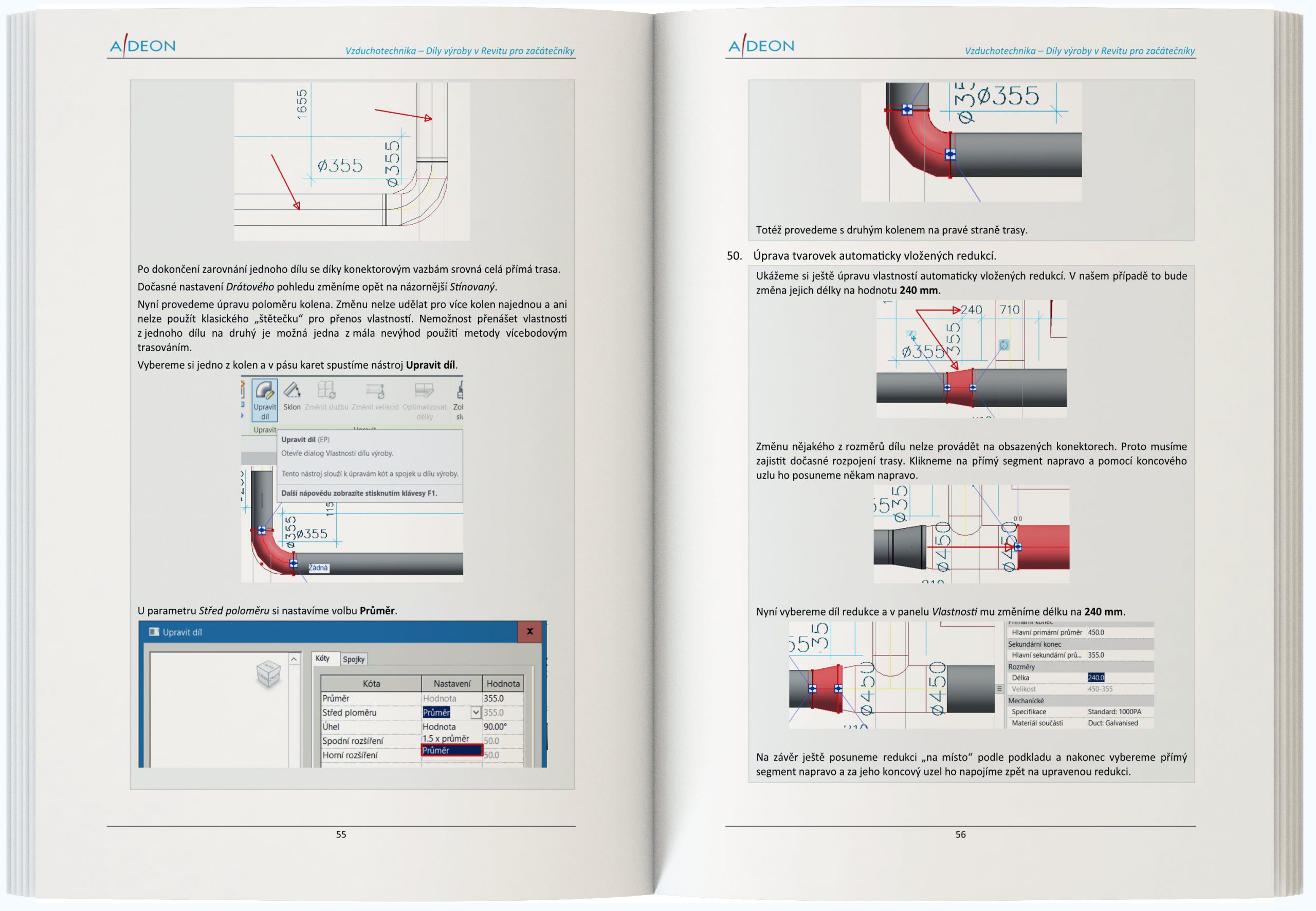

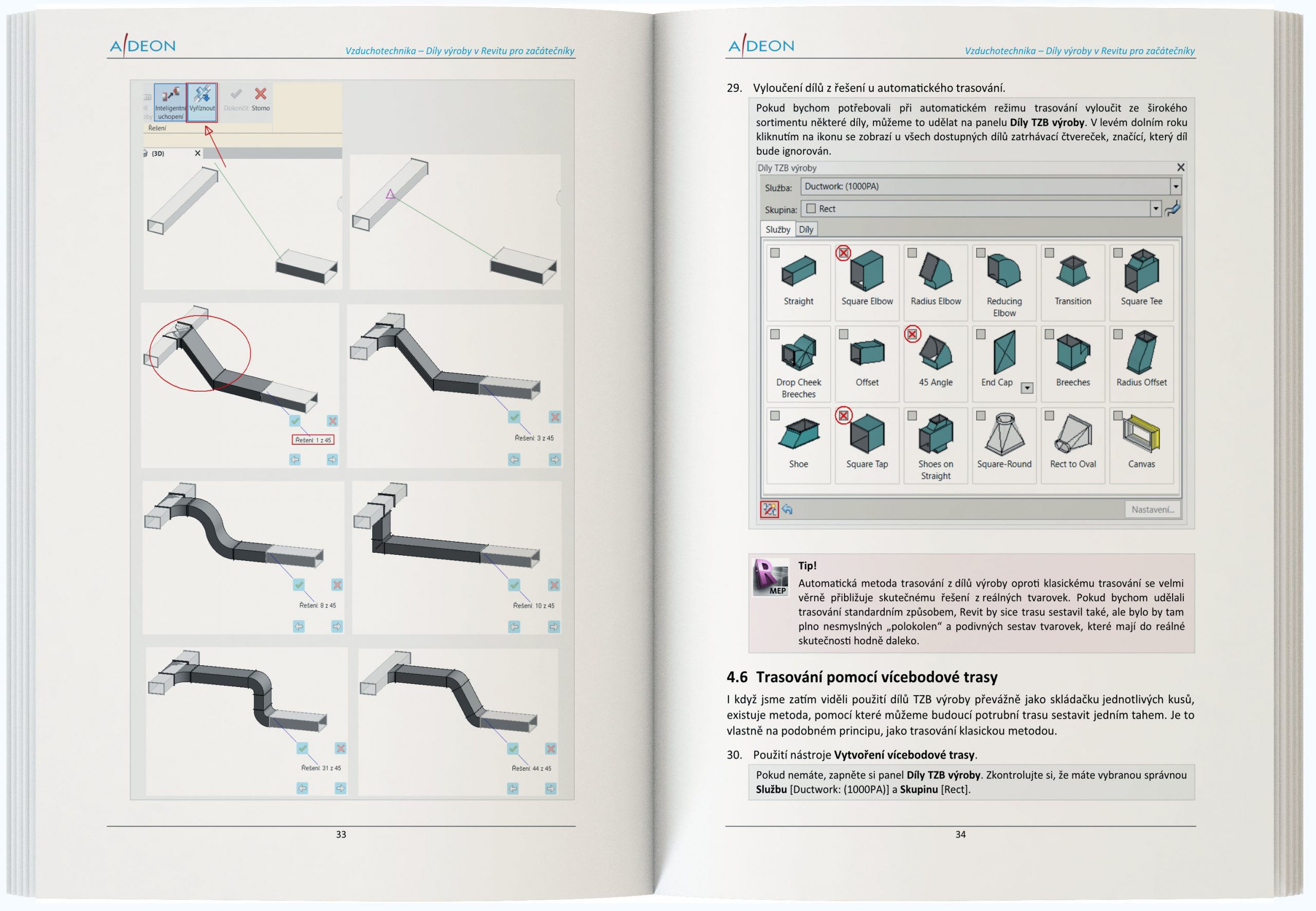

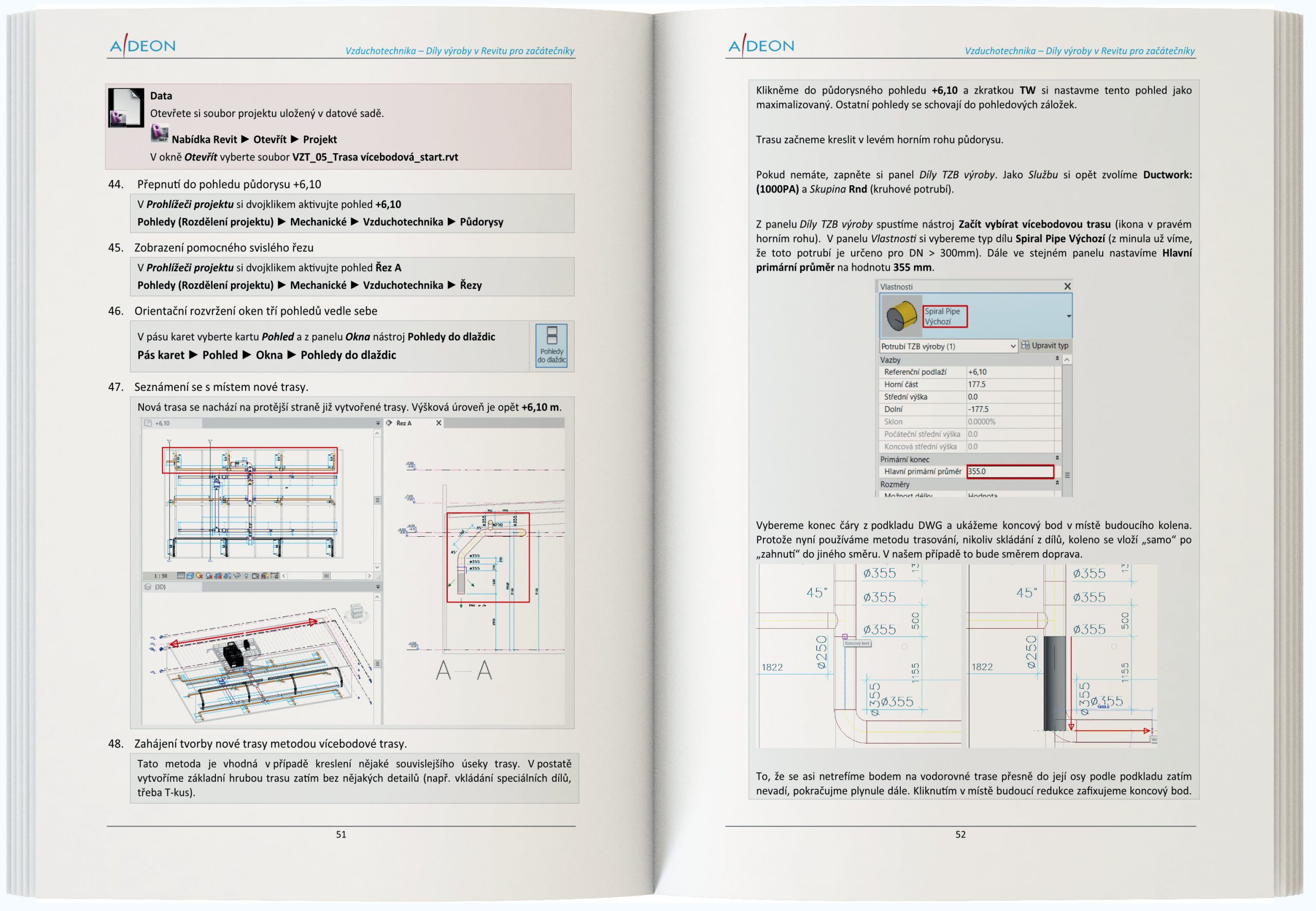

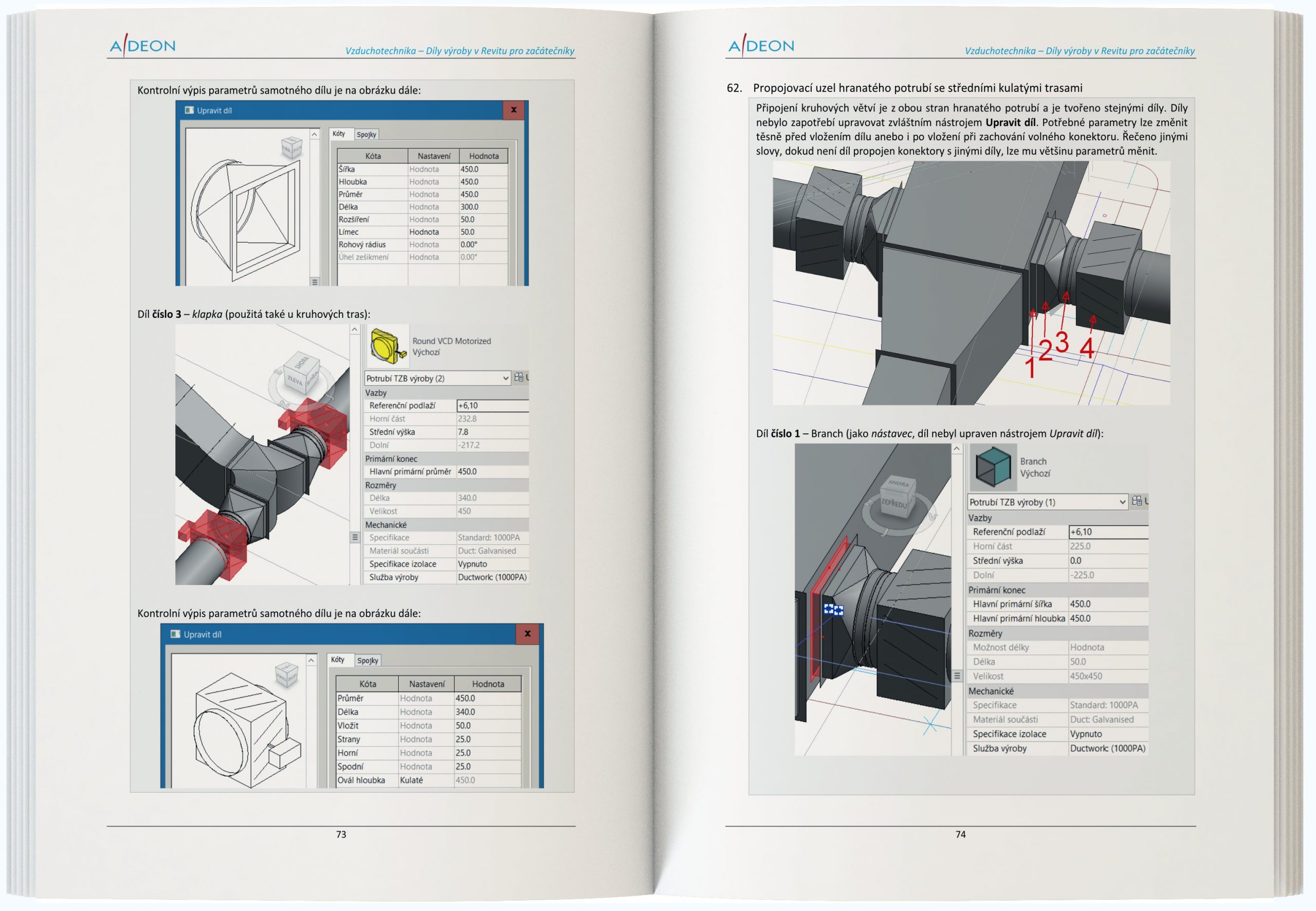

Ke cvičebním účelům je v knize použitý vzorový projekt menší haly se vzduchotechnickým potrubím přívodního a odváděného vzduchu. Pomocí této výukové knihy se pak můžete postupně krok po kroku dle předlohy učit, jak tyto trasy pomocí dílů TZB výroby zpracovávat.
Autodesk Revit obsahuje specializaci MEP (Mechanical-Electric-Plumbing), což je řešení pro TZB inženýry, založené na technologii informačního modelu budov (BIM - Building Information Modeling), nabízející nástroje pro návrh a analýzu TZB systémů. Informační modelování výrazně pomáhá v koordinaci a centralizaci dat, minimalizaci chyb a ve zlepšení spolupráce s navazujícími profesemi.
Aplikace Revit má v rámci MEP specializace k dispozici několik modulů. Vzduchotechniku, zdravotechniku, ústřední vytápění a elektroinstalace. Tato příručka zabývá oborem návrhu vzduchotechnických potrubních systémů pomocí dílů TZB výroby.
Součástí publikace jsou rovněž modelová data. Celkem 22 Revit souborů včetně šablony pro vzduchotechniku. Šablona zahrnuje mimo jiné nastavení pohledů, výškových úrovní, profesí, symbolů, předdefinovaných rodin prvků potrubí, zařízení, ventilů. V této datové sadě jsou postupně po skupinách provedených kroků ukládané všechny kapitoly, ve kterých je krok po kroku procvičeno konkrétní řešení. Uživatel tak nemusí vytvářet celý model od začátku, ale má možnost vyzkoušet postup vytváření jen některé konkrétní části projektu. Zvláštností dat je podložení projektu stavebního řešení. Specialista MEP totiž ve svém projektu stavební konstrukci nevytváří. Tu většinou získává od „svého stavaře“, nejlépe také ve formátu aplikace Revit, takže si ji jen ve svém projektu podloží formou reference (známé např. z prostředí AutoCADu) a plynule pokračuje na rozpracovaném projektu ve svém oboru.
