Se stoupajícími zkušenostmi a dovednostmi při vytváření parametrické geometrie, zejména v prostředí rodin, můžete narazit na drobný problém a to se zavazbením středu kružnice či oblouku vůči jiné geometrii.
Musím přiznat, že jsem tuto možnost také dlouho nevyužíval, lépe řečeno, nějak jsem si ji nevšimnul. 🙁

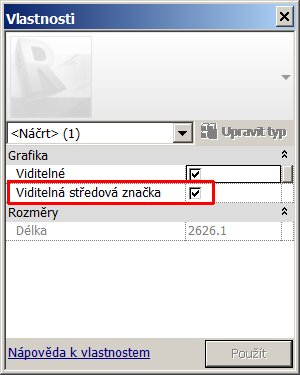

Až tedy budete potřebovat středovou značku zviditelnit, vyberte si kružnici nebo oblouk a v panelu Vlastnosti zatrhněte volbu "Viditelná středová značka"

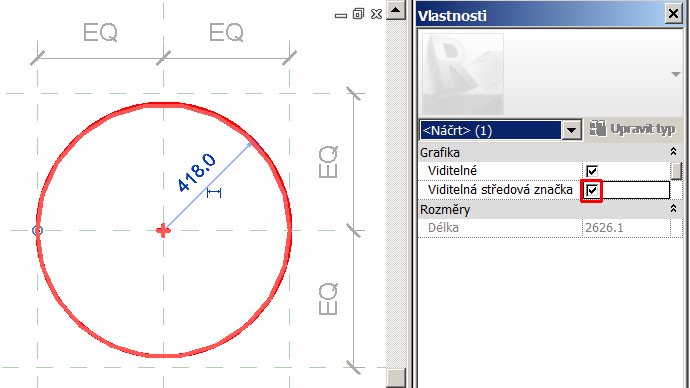

Ukázka zavazbení středu kruhové podstavy válce.
Zviditelnění značky středu
Použití nástroje Zarovnat (AL).

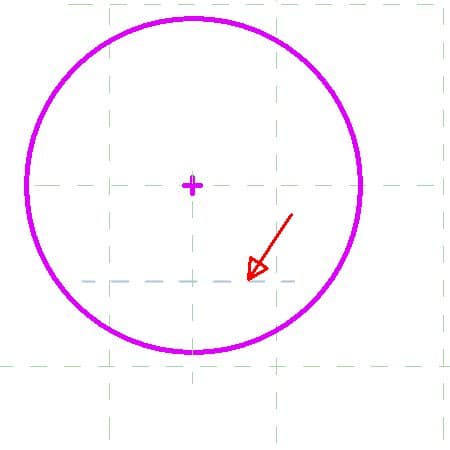

 Výběr 1.ref.čáry |

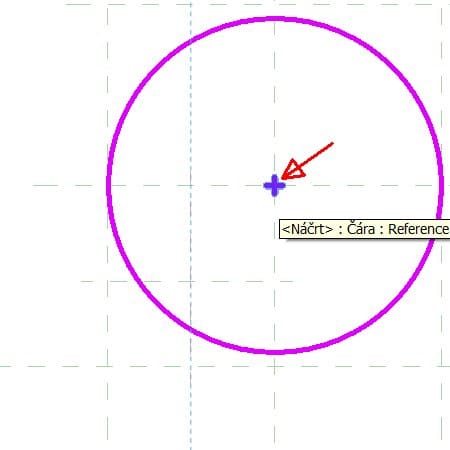

 Výběr středu kružnice |

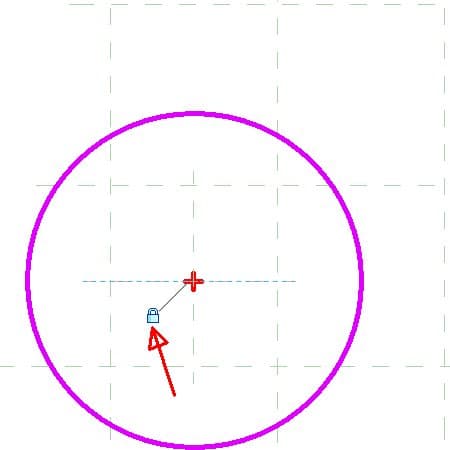

 Zamknutí 1.vazby |

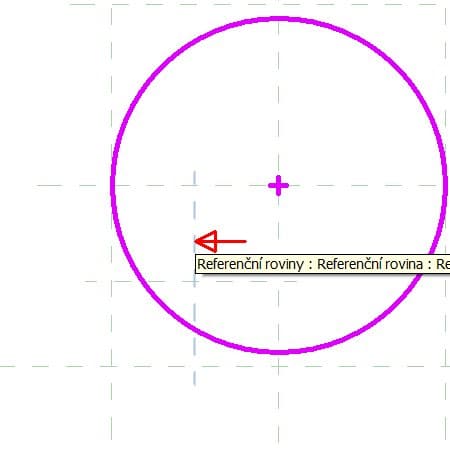

 Výběr 2.ref.čáry |

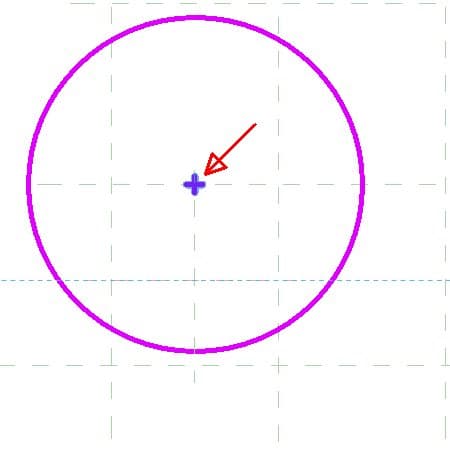

 Výběr středu kružnice |

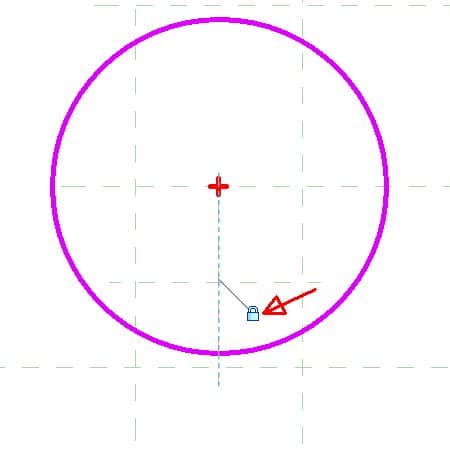

 Zamknutí 2.vazby |
