Při vytváření náčrtu v Inventoru na odsazené rovině musíte nejdříve vytvořit pracovní rovinu, která je odsazena o určitou vzdálenost a na ni následně vytvořit nový náčrt. Toto však lze sloučit do jedné části. Kliknete na příkaz „Vytvořit 2D náčrt“. Následně vybereme plochu pro nový náčrt a podržíme levé tlačítko u myši a posuneme náčrtovou rovinu. Tímto si vytvoříte zároveň posunutou pracovní rovinu a na ni nový…
Při vytváření náčrtu v Inventoru na odsazené rovině musíte nejdříve vytvořit pracovní rovinu, která je odsazena o určitou vzdálenost a na ni následně vytvořit nový náčrt. Toto však lze sloučit do jedné části.

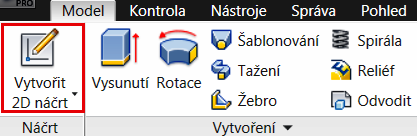

Kliknete na příkaz „Vytvořit 2D náčrt“.

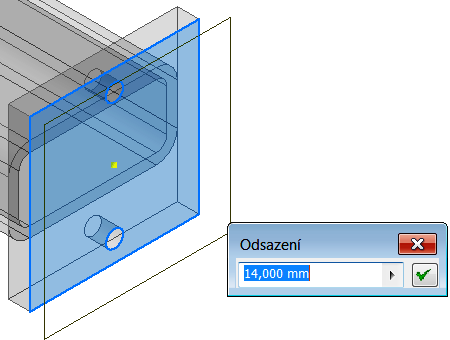

Následně vybereme plochu pro nový náčrt a podržíme levé tlačítko u myši a posuneme náčrtovou rovinu.
Tímto si vytvoříte zároveň posunutou pracovní rovinu a na ni nový náčrt.
