I když není Revit typickým nástrojem pro tvorbu situací s inženýrskými sítěmi, přesto je možné je vytvářet uspokojivě a elegantně. Ostatně, jako spoustu jiných věcí, které lze do Revitu nějakým způsobem nakonec vpašovat.
Jak na situace v Revitu
Připravili jsme tedy pro vás řešení, založené na normě pro mapy velkých měřítek ČSN 01 3411. Použití pro tvorbu situací v Revitu je velmi jednoduché. Z připravené šablony si uživatel vybere potřebné sítě v požadovaném měřítku a pomocí nástrojů Čára detailu anebo Položky detailu pak kreslí jednotlivé sítě ve svém projektu.
Tento balíček vylepšení do Revitu od nás můžete zakoupit na našem eshopu Adeon:
Koupit balíček pro inženýrské sítě
Pro uvedení tohoto balíčku jsme zavedli dočasnou slevu 25%. Pouze do 31.3.2020
Inženýrské sítě v datech
Zpracované tabulky z normy
- tab. č.0 - Čáry
- tab. č.2 - Hranice
- tab. č.6 - Potrubní a elektrická vedení a jejich zařízení a objekty
Počet čar a značek
- 127
Dostupná měřítka
- 1:50, 1:100, 1:200, 1:250, 1:500, 1:1000
Součty délek jednotlivých sítí
- Pomocí sdíleného parametru pro délku lze ve výkazech získávat orientačně délky jednotlivých sítí.
Automatická legenda
- Pro fajnšmekry je připraven Dynamo kód, pomocí kterého si může nechat vytvořit automaticky legendu ze všech použitých sítí.
Barevný vzhled sítí dle druhu
- V pohledu se situací je možné pomocí filtru pohledu i přebarvení sítí do barevné verze v závislosti na druhu vedení.
Manipulace s objekty sítí
- Protože se jedná a standardní objekty Revitu (kategorie Čáry a Položky detailu), lze na čáry aplikovat běžné kreslicí a editační nástroje, například nástroj Oříznout (TR), Oříznout/prodloužit více prvků, Odsadit (OF), Přizpůsobit vlastnosti typu (MA) a podobně.
Verze Revitu
- Sítě jsou dostupné pro verze Revit/Revit LT 2018 až 2020. Pro některá omezení funkčnosti Revitu LT ale nelze využít připravené automatické legendy (Dynamo).
Grafické ukázky použití sítí

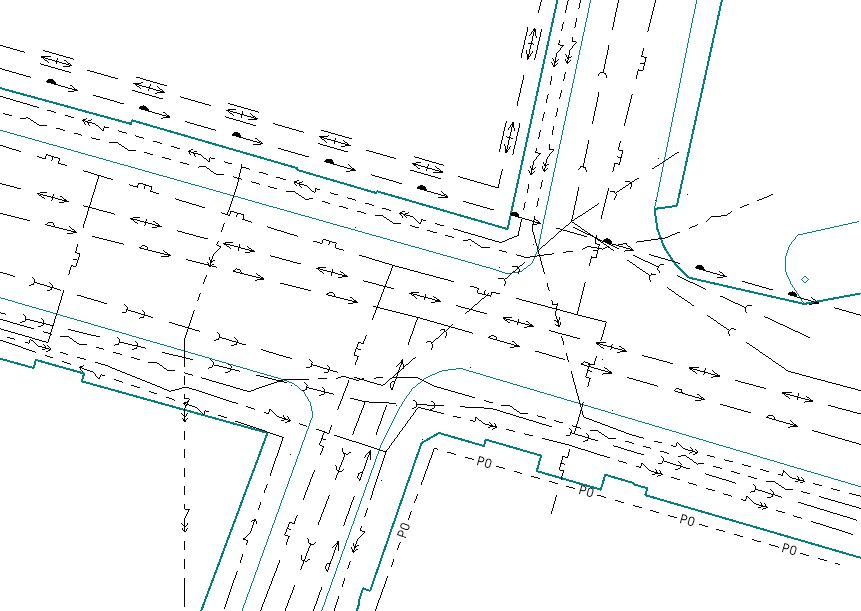

Monochromatická verze sítí

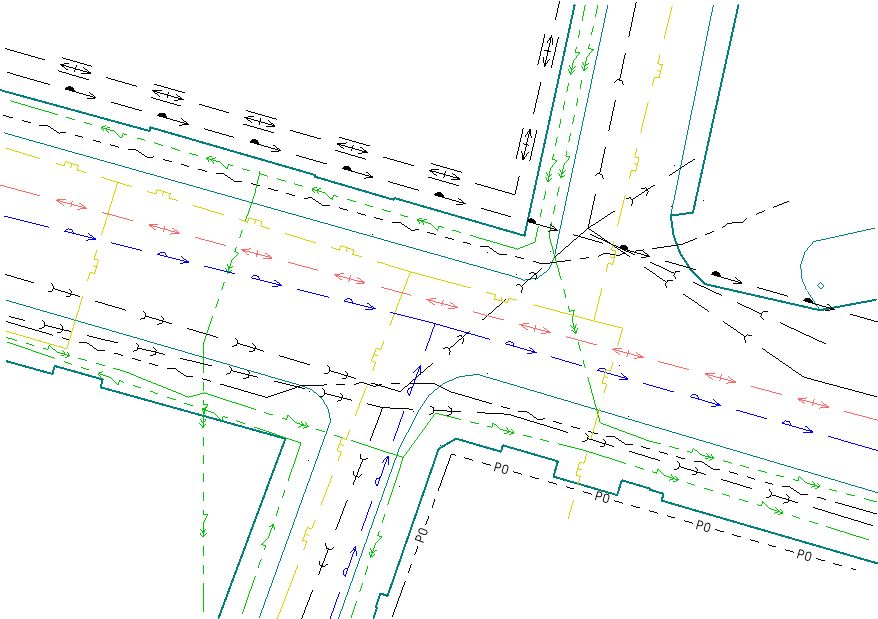

Barevná verze sítí

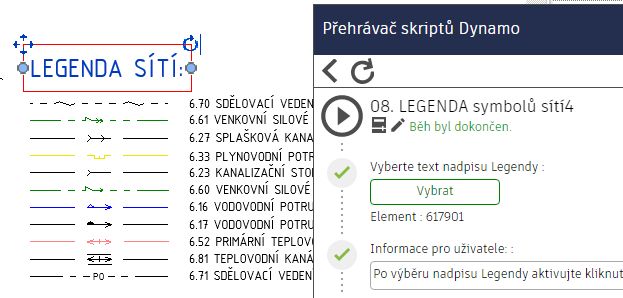

Automatická legenda sítí
