V určitých případech je nutné snížit složitost modelu, a umožnit tak rychlejší odkazování v rámci celého procesu návrhu. Zjednodušování sestavy v Autodesk Inventoru se používá například v projektech BIM, kde je nutné vytvořit zjednodušený konstrukční soubor. Zjednodušení modelu může být rovněž vhodné například kvůli odstranění duševního vlastnictví, takže model lze sdílet s klienty bez možnosti zpětné analýzy.

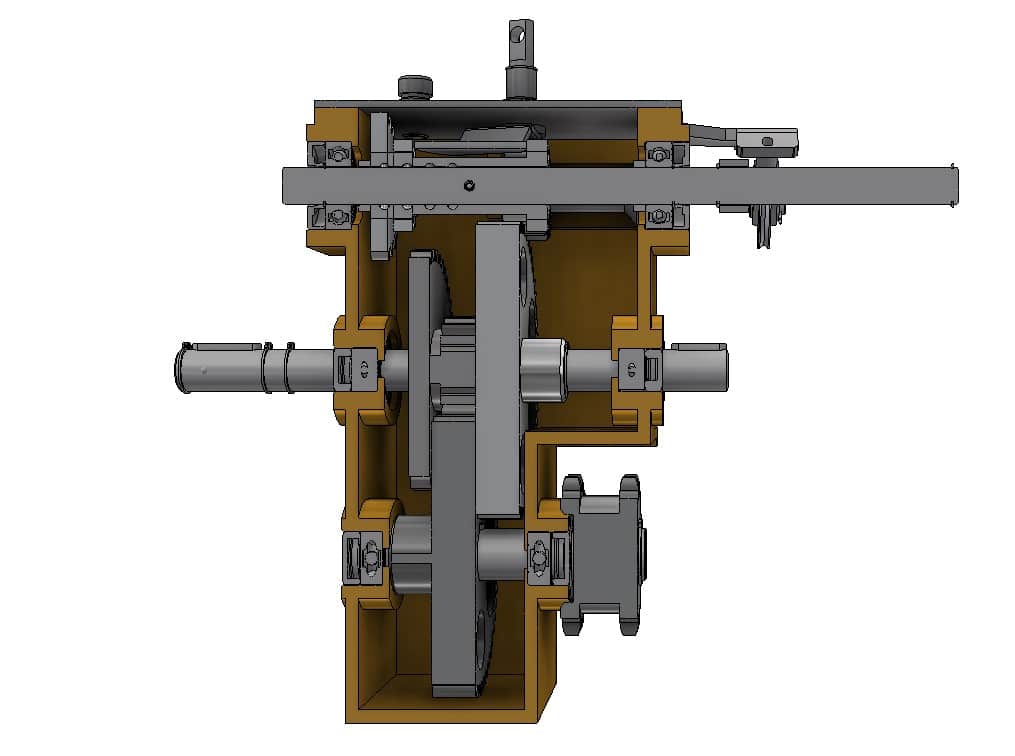

Detailní zobrazení sestavy
Jak tedy na zjednodušenou sestavu
Pro zjednodušení sestavy využijeme na kartě Sestavení přímo panel Zjednodušení.
Karta pro zjednodušení modelu
Proces zjednodušení modelu zahrnuje dva důležité úkony. První úkon spočívá v odstranění nepotřebných komponent.

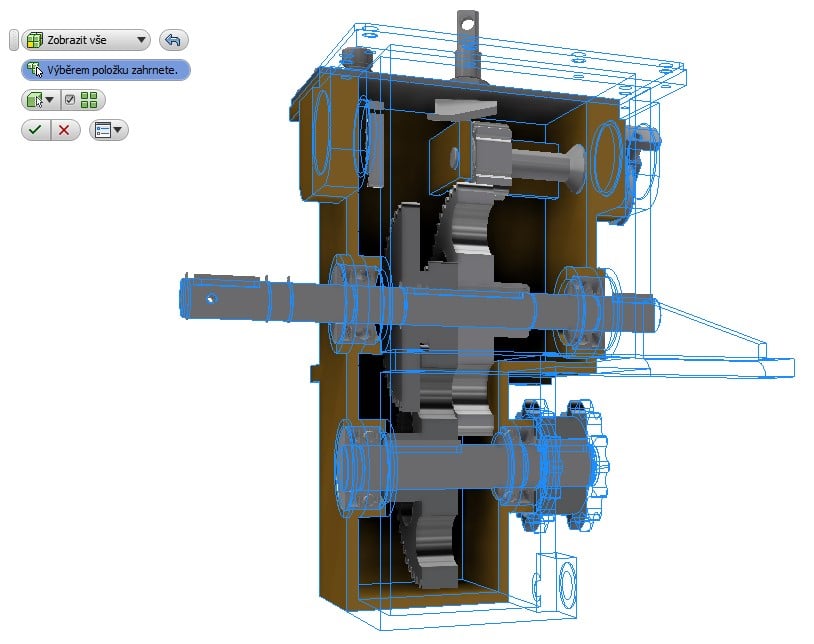

Zjednodušený pohled
Vytvořit obal sestavy
Druhý úkon dále potlačuje malé detailní rysy, jako jsou otvory nebo zaoblení či zkosení.

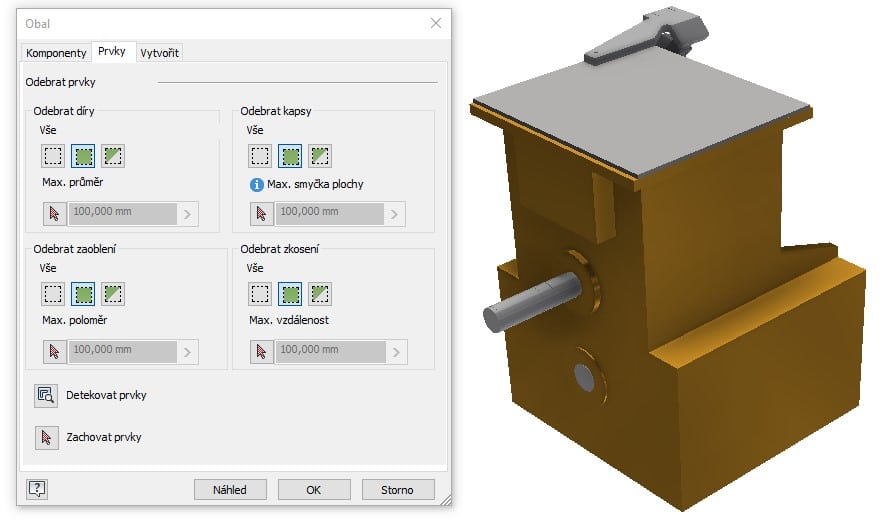

Obal sestavy

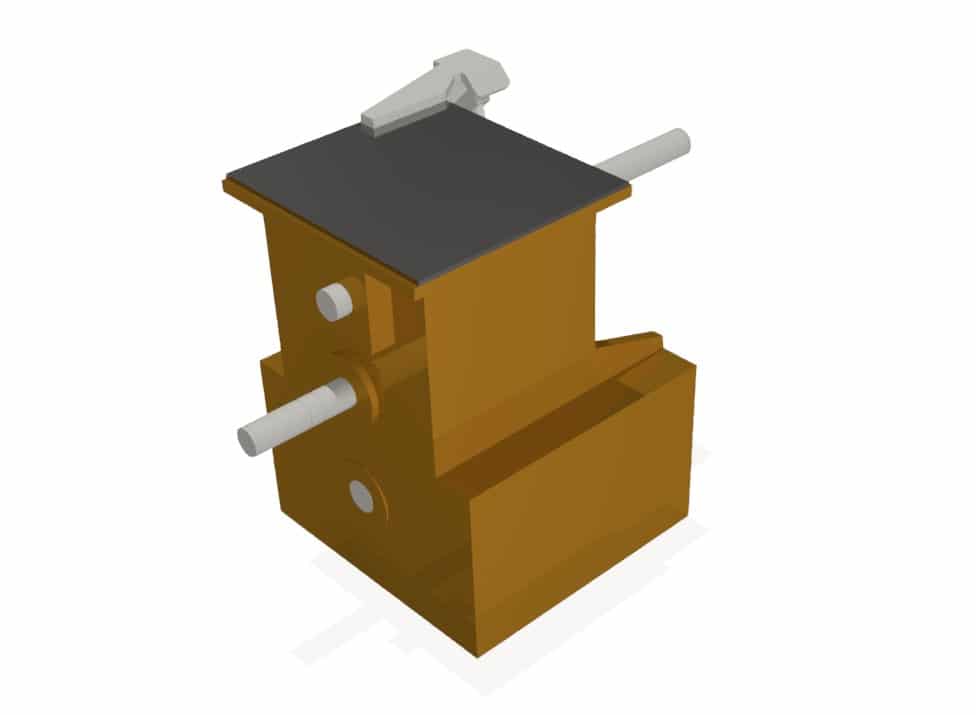

Sestava po zjednodušení
Zjednodušená reprezentace eliminuje asi 90% komponent, které nejsou potřebné například pro BIM, tedy pro informační model budovy. Zde je však důležité brát v potaz, že může existovat několik přípojek, pro které se bude muset navrhnout například vodovodní potrubí.
Celý proces zjednodušení sestavy naleznete okomentovaný ve videu. Budu rád, když Vám tento tip ulehčí práci při zjednodušování sestav v Autodesk Inventoru.
