Inventor: Kombinace stínovaného pohledu s drátovým

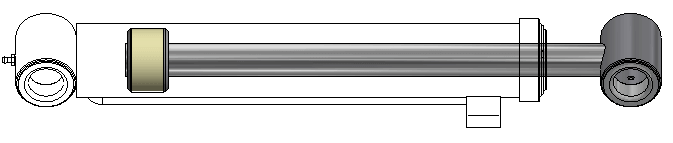

Někdy můžete v programu Inventor potřebovat vytvořit pohled na výkrese, který je kombinací pohledu stínovaného tak i drátového. Tím můžete například zviditelnit konkrétní součásti či detaily vaší sestavy.  Jak tedy takový pohled na výkrese vytvořit? Pojďme si ukázat jeden z možných postupů.

Postup vytvoření pohledu

1. Otevřete danou sestavu.
2. Vytvořte v ní novou Polohovu reprezentaci (Positional Representation).
3. Vytvořte dvě Pohledové reprezentace (View Representation).
   1. V první pohledové reprezentaci vypněte viditelnost součásti, kterou chcete na výkrese zobrazit jako drátový pohled.
   2. V druhé pohledové reprezentaci vypněte viditelnost všeho ostatního.
4. Na výkrese vložte nový základní pohled.
   1. Nastavte mu naší druhou pohledovou reprezentaci.
   2. Styl zobrazení nastavte Stínovaný.
5. Na kartě Umístění pohledů spusťte nástroj Podložit.
   1. Vyberte pohled, do kterého vložíme drátový model.
   2. Nastavte naší novou Polohovou reprezentaci
   3. Nastavte první Pohledovou reprezentaci
   4. Styl zobrazení NESMI mít zapnuté stínovaní
   5. Nastavte Hladinu – „Jako součásti“
6. Hotovo
