V této části se zaměříme na novinky výkresového prostředí v Inventoru 2021. Jde o přehled této historické verze. Jedná se například o vylepšení šablon formátu výkresu, nové možnosti kótování nebo o vylepšení stylů výkresů.
Formáty listů

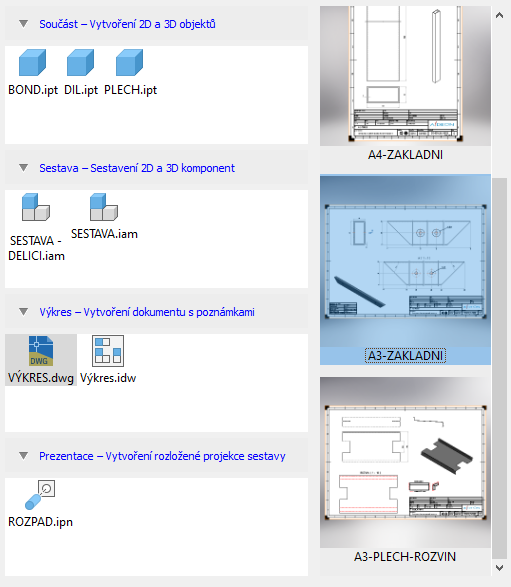

Nový pracovní postup formátů listů nyní nabízí produktivnější proces vytváření souborů výkresů (IDW, DWG). Nyní pokud vyberete šablonu výkresu pro nový výkresový soubor, budete u každého listu s jedním nebo více předdefinovanými pohledy vyzváni k určení komponenty. Komponenta se umístí v souladu s nastaveními definovanými pro každý pohled.
Formáty listů
Když vytvoříte nový list výkresu z existujícího formátu listu, zdědí nový list nastavení vycházející z původního formátu listu. Jedná se o umístění pohledů, nastavení plechu, kusovník s nastavením jeho formátu, obecné tabulky nebo poznámky.
Jak je to u plechových dílů. Pokud je definován rozvin, aktualizují se formáty listů a šablony tak, aby si zachovaly pohled rozvinu plechu stejně jako základní pohled. Pokud vyberete šablonu formátu listu s uloženým pohledem rozvinu, bude vyplněna na základě plechové součásti, která je zdrojem pro výkres.
Pokud je vybrána nová možnost „Přizpůsobit pohledy listu“, automaticky se mění měřítko pohledů podle velikosti komponent a listu. Pokud tato možnost vybrána není (výchozí), budou pohledy vytvořené pomocí tohoto vlastního formátu listu používat měřítko, které bylo při jeho uložení nastavené v pohledech.
Přizpůsobit pohledy listu
Kótování
Zarovnání kolmo k vybrané hraně
Kótu nyní můžete zarovnat k vybrané hraně. Pomocí nového typu kóty „Otočená“ kóta.
Zarovnání kolmo k vybrané hraně
Umístěte kótu a nastavte ji kolmo tak, aby byla zarovnána k vybrané hraně.
- Vyberte lineární hranu nebo 2 body.
- Klikněte pravým tlačítkem a vyberte možnost Kóta > Otočená.
- Výběrem čáry stanovte rovnoběžný nebo kolmý směr kóty.
Nový typ kóty se symbolem Ø
Nový typ kóty se objeví, když si vyberete hranu siluety válcového prvku (hřídel nebo díra). Kontextová nabídka pravého tlačítka je rozšířena o „Typ kóty / Průměr rovnoběžnosti“.
Nový typ kóty se symbolem Ø
Nová podpora vytváření stínovaných pohledů u referenčních součástí
V dialogu pro tvorbu pohledů na záložce „Stav modelu“ u referenčních dat byl vylepšen, aby umožňoval vytváření stínovaných pohledů.
Vytváření stínovaných pohledů u referenčních součástí

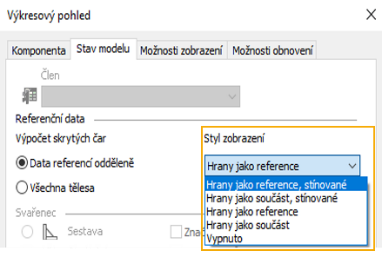

Byly přidány dvě nové možnosti k vytváření stínovaných pohledů odkazovaných součástí:
- Hrany jako reference, Stínované
- Hrany jako součást, Stínované
Automatické osy
Na kartě Poznámka Symboly Osy přibyl nový příkaz „Automatické osy“. Výchozí chování os je definováno na kartě Výkres v dialogu Možnosti dokumentu.
Automatické osy
Nová podpora příkazu Měření ve výkresových souborech
Ve výkresových souborech je nyní k dispozici příkaz „Měření“
Měření ve výkrese
Jaké novinky týkající se výkresového prostředí přibyly v Inventoru 2021 můžete shlédnout na přiloženém videu.
