V této části se zaměříme hlavně na novinky v Inventoru 2021 týkající se součástí. Jedná se například o rozšířené informace v prohlížeči, možnost „Narovnat“ těleso nebo nové možnosti při vytváření obruby u plechové součásti.
Výběr více těles v souboru součásti pomocí okna
Nově můžete vybrat tělesa v souboru součásti s více tělesy pomocí okna. Stačí nastavit příslušný filtr výběru:
- Chcete-li vybrat více těles pomocí okna nebo kříženého okna, nastavte filtr výběru na možnost „Tělesa“.
- Chcete-li vybrat více ploch/hran pomocí okna nebo kříženého okna, nastavte filtr výběru na možnost „Plochy a hrany“.

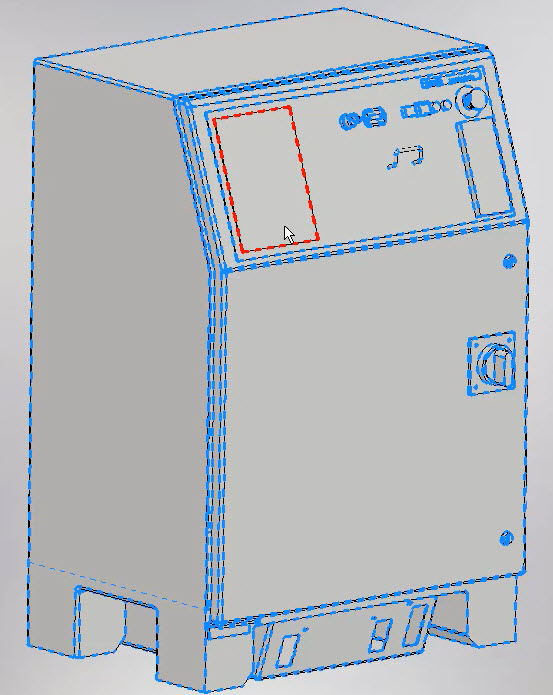

Výběr těles pomocí okna
Vylepšení horizontální vazby
Pomocí nové klávesové zkratky spustíte příkaz Horizontální vazba.
Vylepšení horizontální vazby
Zobrazení rozšířených informací v prohlížeči
V Možnostech aplikace na kartě „Součást“ si můžete povolit možnost „Zobrazit v prohlížeči rozšířené informace za názvy uzlů prvků“ Tato možnost je k dispozici i v předvolbě zobrazení v prohlížeči modelu.
Zobrazení rozšířených informací v prohlížeči

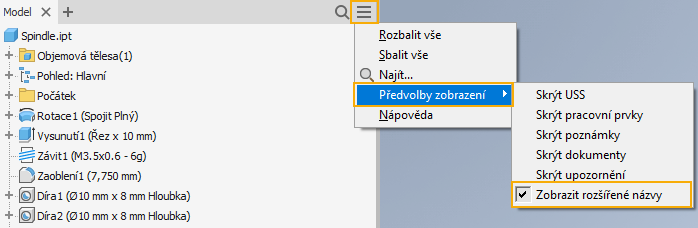

Zobrazení rozšířených informací v prohlížeči v díle
V Inventor 2021 rozšířené informace za názvy uzlů prvků byly rozšířeny o podporu následujících příkazů:
- Zrcadlit
- Všechny pracovní roviny
- Všechny pracovní body
- Všechny pracovní osy
Narovnat
Tato možnost je k dispozici od verze Inventoru 2020. Nově můžete pomocí příkazu „Narovnat“ provést následující akce:
- Můžete vybrat více rovinných děr, které chcete nastavit jako tuhé.
- Můžete přejmenovat prvek narovnání.
- Můžete zarovnat výsledky s modelem, nebo rovinami XY, XZ nebo YZ.

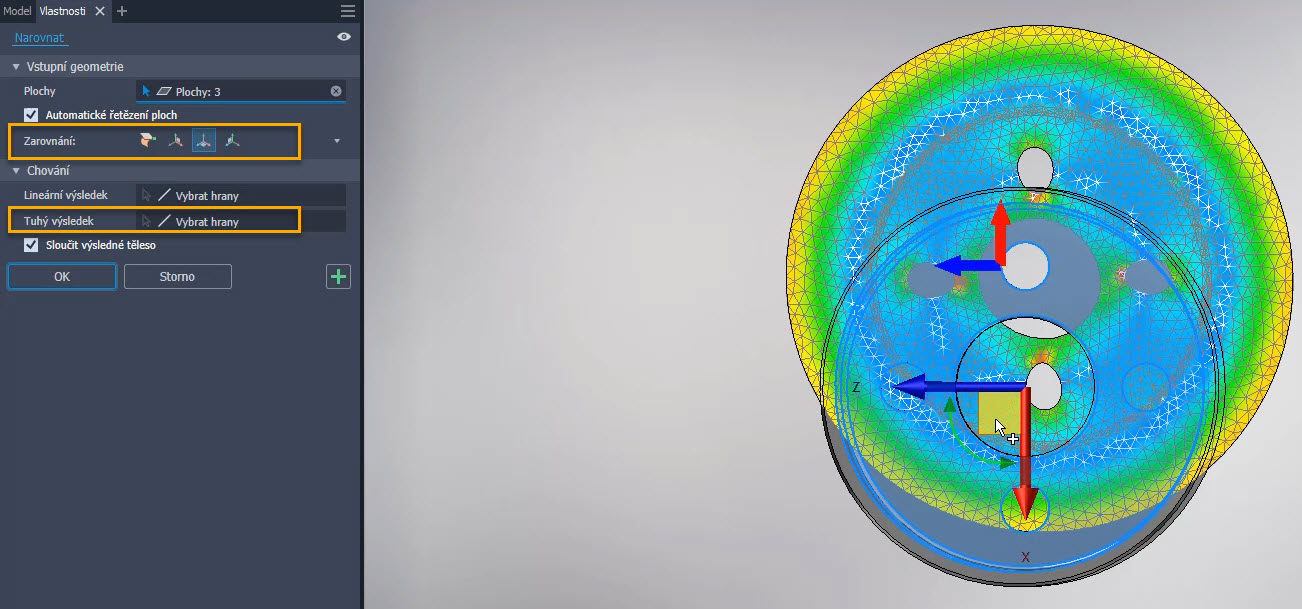

Narovnat - nové možnosti zarovnání
3D Poznámky
Nově můžete v příkazech „Text s odkazem“, „Obecná poznámka“ a „Poznámka obecného profilu“ přidávat uživatelské vlastnosti.

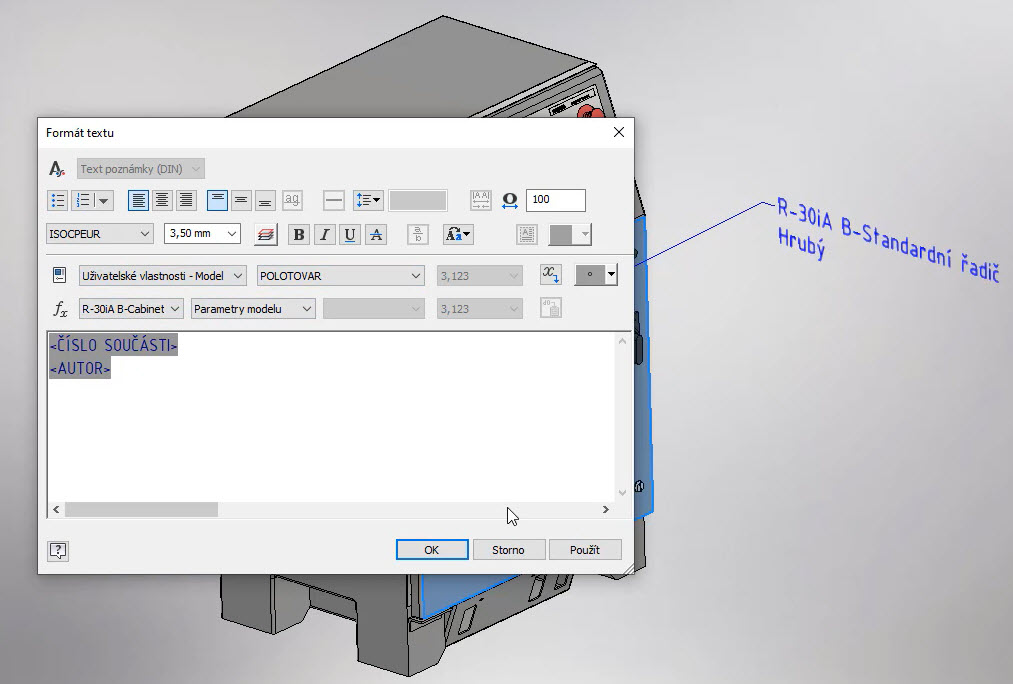

3D poznámky - iVlastnosti
Úhel obruby u plechové součásti
V dialogovém okně v příkazu „Obruba“ byly přidány nové možnosti, které umožňují určit úhel přírub a to podle hodnoty, nebo podle reference. Možnost „Podle reference“ umožňuje nastavit úhel příruby výběrem rovinné plochy, rovinného povrchu, roviny počátku nebo pracovní roviny.

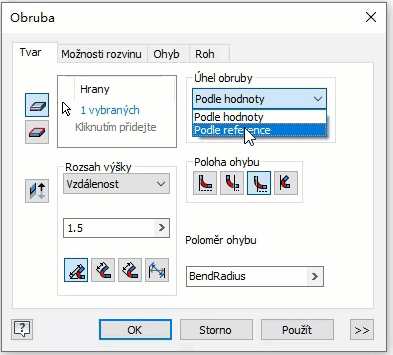

Úhel obruby u plechové součásti
Jaké novinky v součásti přibyly v Inventoru 2021 můžete shlédnout na přiloženém videu. V dalším díle se zaměříme na novinky, které se týkají generátoru rámových konstrukcí.
