Aplikace Inventor 2020 nyní poskytuje nové nástroje pro tvorbu konstrukcí. V této části se tedy zaměříme hlavně na novinky v prostředí rámové konstrukce. Inventor 2020 nově poskytuje například interaktivní manipulátory pro nastavení orientace profilů, nové specifikace u příkazu "Drážka" nebo možnost vložit koncové záslepky.
Inventor 2020 - Rámové konstrukce

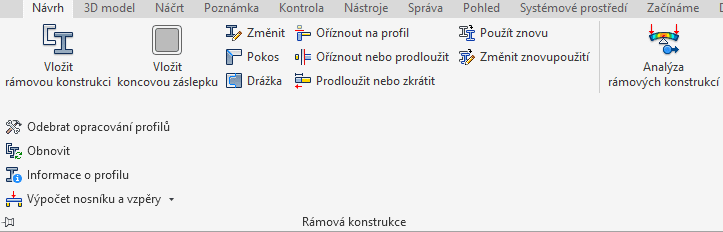

Seznam novinek pro rámové konstrukce:

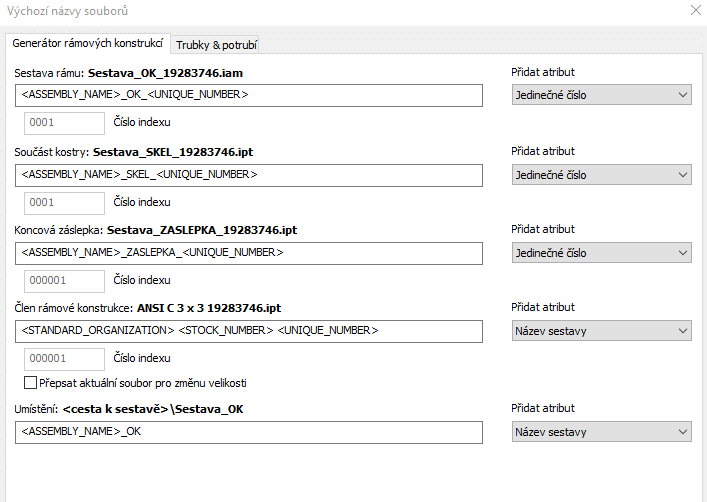

Nastavení názvosloví
Ve verzi Inventor 2020 došlo k rozšíření dialogu pro nastavení výchozího názvu souborů. Byla přidána konfigurace názvu pro koncovou záslepku.

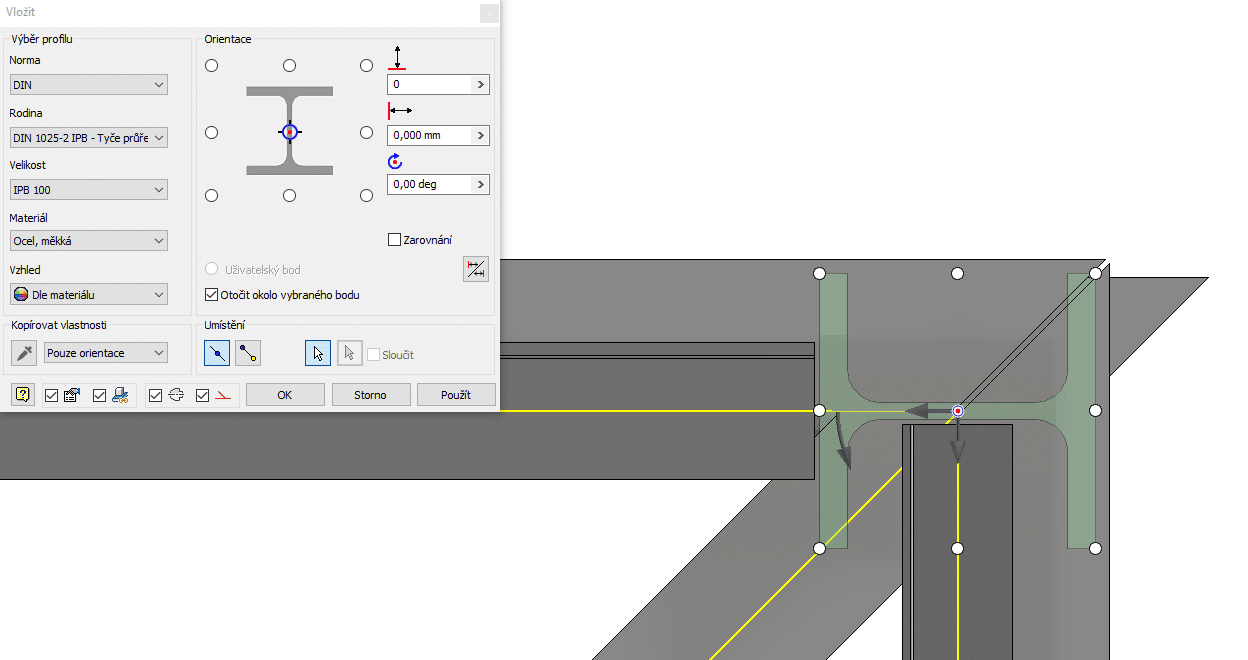

Orientace profilů
Inventor 2020 poskytuje interaktivní manipulátory pro nastavení orientace profilů přímo v modelovacím prostoru v průběhu vkládání nebo změny rámových konstrukcí.
Orientace profilů

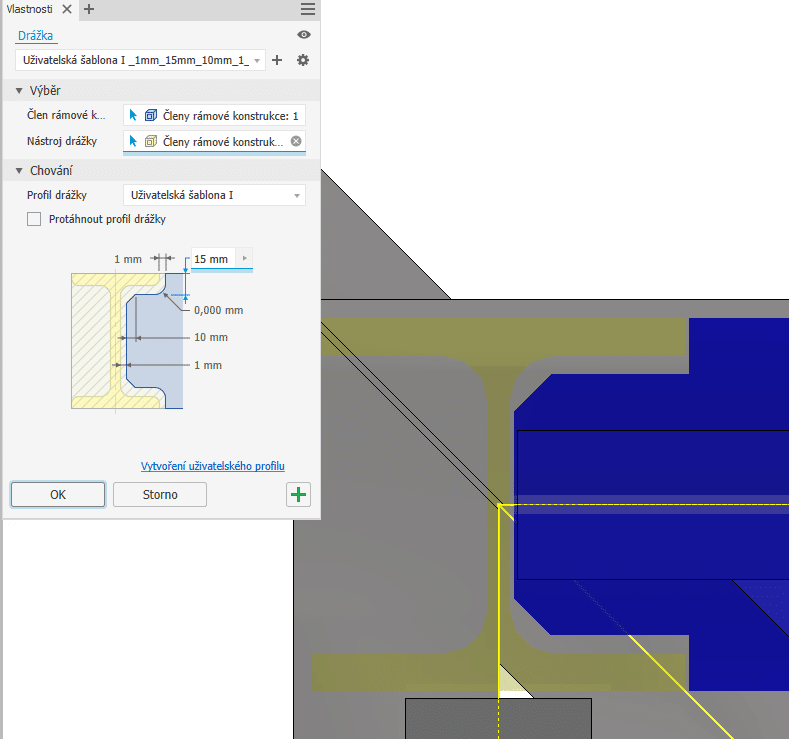

Vylepšení u příkazu drážka
U příkazu „ Drážka“ můžete nyní specifikovat následující uživatelské změny:
- Jednu hodnotu pro odsazení základních profilů
- Více hodnot pro uživatelskou šablonu
Vylepšení u příkazu "Drážka"

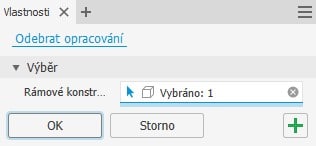

Odstranit zakončení profilů
Zakončení profilů lze nyní odstraňovat naráz v jednom kroku a to novým nástrojem „Odebrat opracování profilů“.
Odstranit zakončení profilů

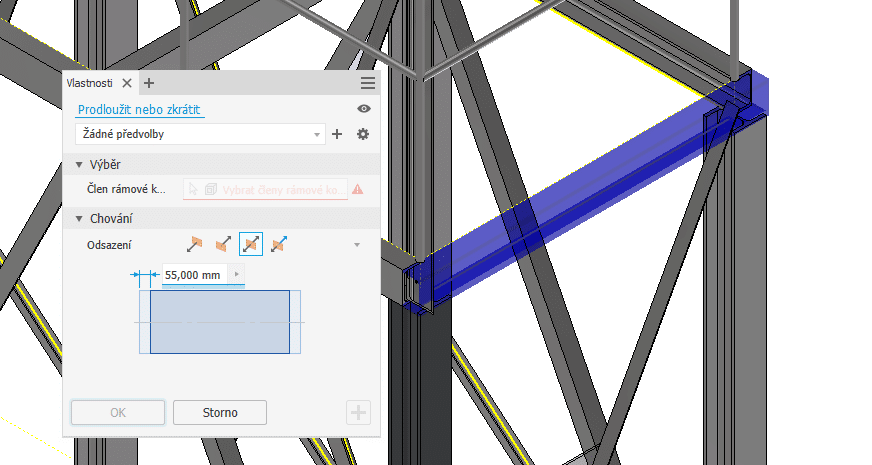

Prodloužit nebo zkrátit
Tento příkaz je rozšířen o možnost zadávání hodnoty asymetrického odsazení.

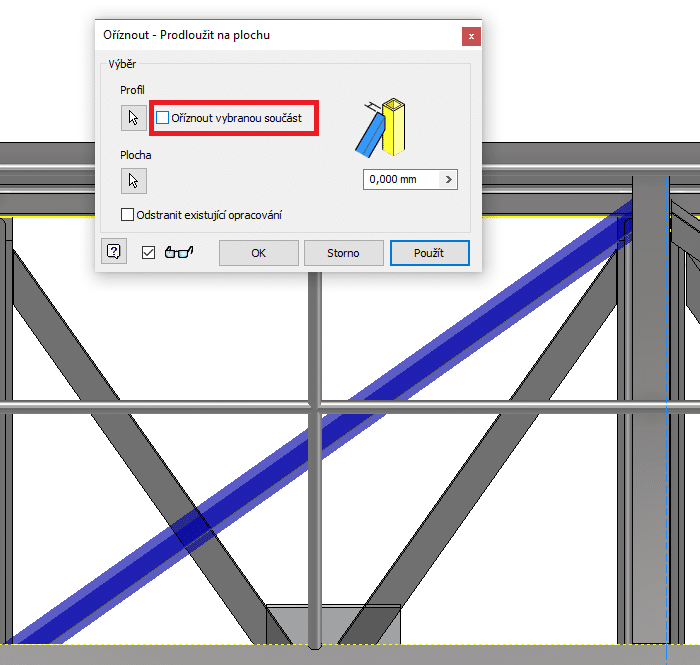

Oříznout nebo prodloužit na plochu
Pokud profil prochází skrz dalšího člena rámu, můžete si nyní vybrat, která část bude odebrána a která zachována.
Pokos
Rovněž příkaz „Pokos“ získává nový panel Vlastností, kde není potřeba dopředu zadávat možnost hromadného výběru členů v jednom dialogu

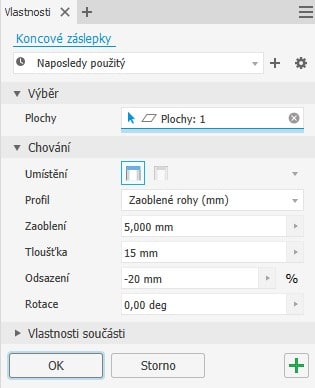

Vkládání koncových Záslepek
Nový příkaz Vložit záslepku umožňuje uzavřít otevřené konce trubek. Můžete nastavit pozici, tloušťku, specifikovat tvar profilu a další vlastnosti.
V Obsahovém centru je k dispozici nová knihovna záslepek kruhových a obdélníkových tvarů se zaoblenými nebo zkosenými rohy.
Vkládání koncových záslepek

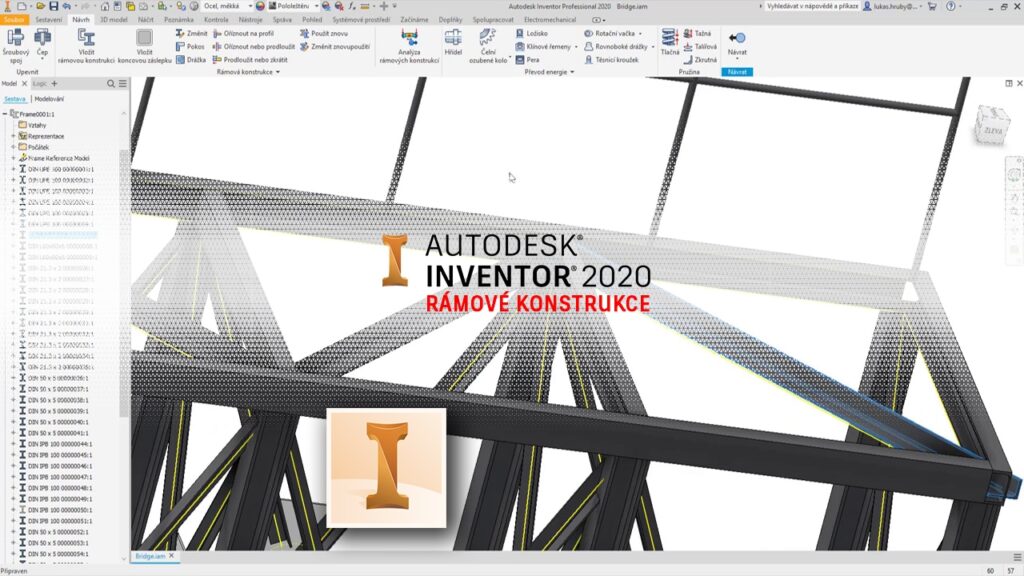

Jakým způsobem se pracuje v Autodesk Inventor 2020 v prostředí rámových konstrukcí můžete shlédnout na přiloženém videu.
