Potřebujete z nějakého důvodu export 3D Revit pohledu (objektů) do 3D *dgn souboru? Určitě jste si všimli, že ve verzích novějších tato možnost není. Proto vám poradím, jak soubor *dgn vyexportovat.
Nyní při exportu do *dgn Revit nabízí velkou nabídku nastavení, pouze pro 2D pohledy schovanou pod třemi tečkami, které si pak můžete uložit jako součást šablony Revitu.

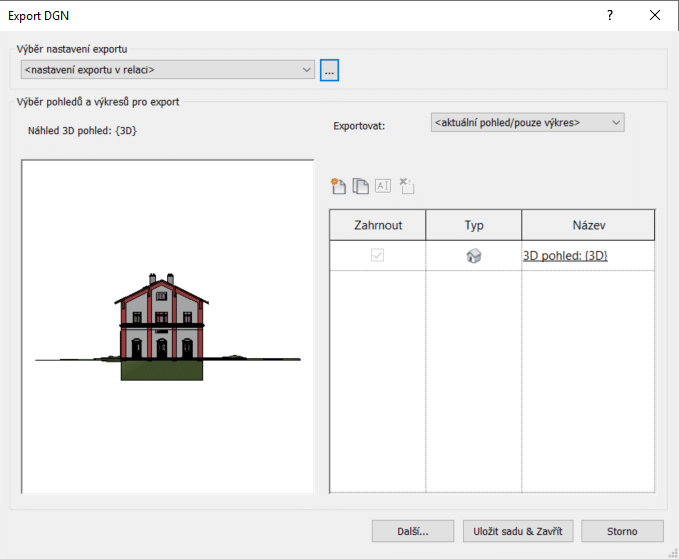

Obr. 1: Nastavení exportu DGN od verze Revit 2013
Proto je potřeba dříve, než spustíte Revit zabrouzdat do souboru Revit.ini. Soubor Revit.ini obsahuje nastavení, které definuje proměnné, cesty, poslední soubory a další nastavení pro aplikaci Revit.
Aplikace Revit používá dvě verze souboru:

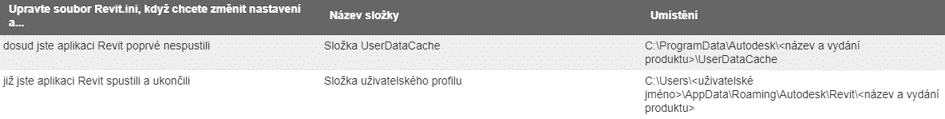

Obr. 2: Cesta souboru Revit.ini
Složka UserDataCache obsahuje výchozí kopie souborů, které se používají pro vyplnění uživatelského profilu, včetně souboru Revit.ini. Když se aplikace Revit spouští poprvé pro nového uživatele, získá kopii souboru Revit.ini ze složky UserDataCache. Později už Revit používá informace z verze souboru Revit.ini v uživatelském profilu.
Pokud tedy chcete exportovat 3D objekty do souboru *dgn, musíte použít stejný algoritmus použitý naposledy v aplikaci Revit 2012 přidáním klíče UseVersion2012DGN=1 do souboru Revit.ini.

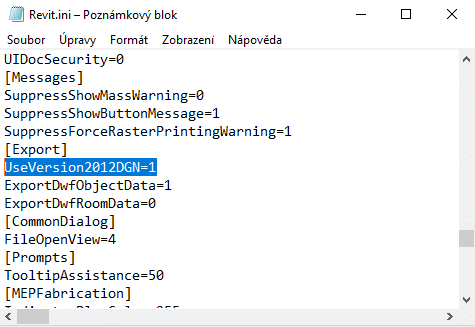

Obr. 3: Zadání klíče
Po spuštění projektu a zobrazení zvoleného exportovaného 3D pohledu je nabídka nastavení exportu do *dgn značně zjednodušená, zato nabízí možnost výběru 3D pohledu a jeho export pro verzi MicroStation V7.

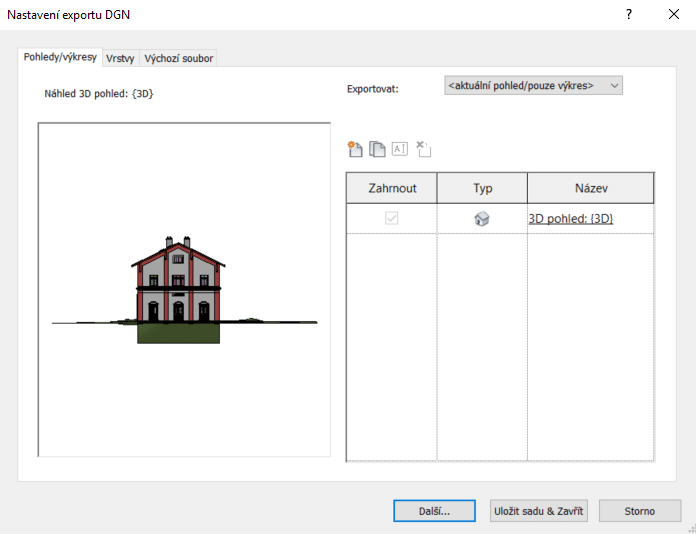

Obr.4: Nastavení exportu DGN po zadání klíče do Revit.ini
Takto vyexportovaný 3D objekt je složen z bloků a křivek a nelze jej přepínat do jiných úrovní zobrazení, proto doporučuji vyzkoušet export 3D objektů také do *dwg, který Revit nabízí ve všech verzích do verzí AutoCAD 2007, 2010, 2013, 2018 a práce s 3D *dwg je znatelně jednodušší.
