Dnešní příspěvek má tak trochu osvětový charakter, neboť postup z jeho první části bude asi běžně známý. Druhá část pak popisuje v podstatě stejnou funkčnost, ale pomocí kódu Dynama. Záměrem tedy není vás nutit používat mírně složitější postup, ale formou otevřeného kódu ukázat možnosti práce s Dynamem, které může být inspirací pro použití na jiných objektech.
Změna stylu kót běžnými nástroji Revitu

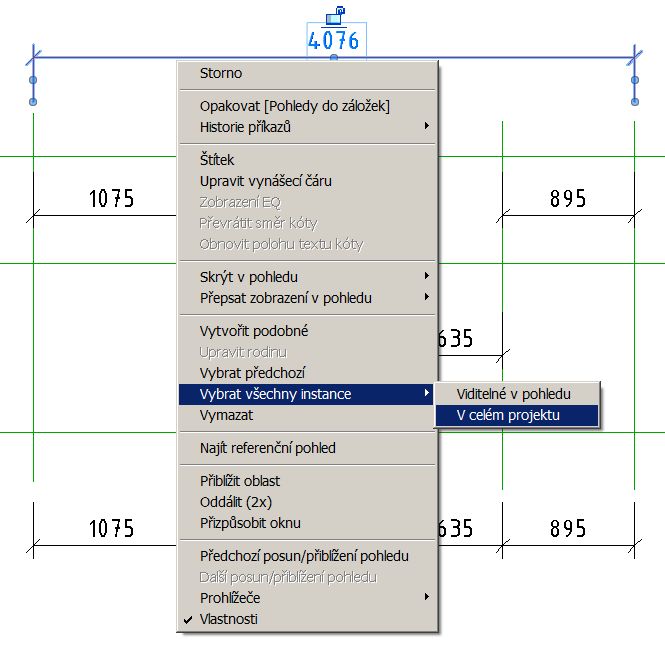

Označíme zvolenou kótu a přes pravé tlačítko z kontextového menu vybereme volbu Vybrat všechny instance -> V celém projektu

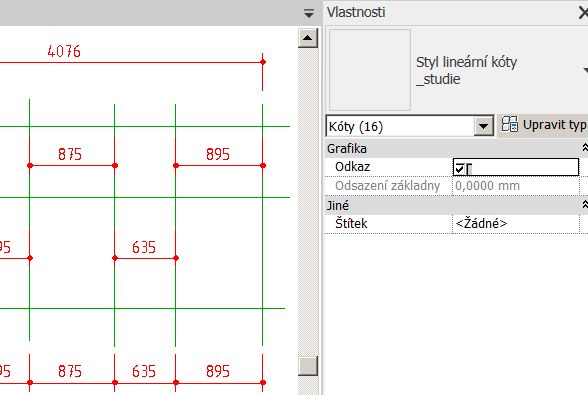

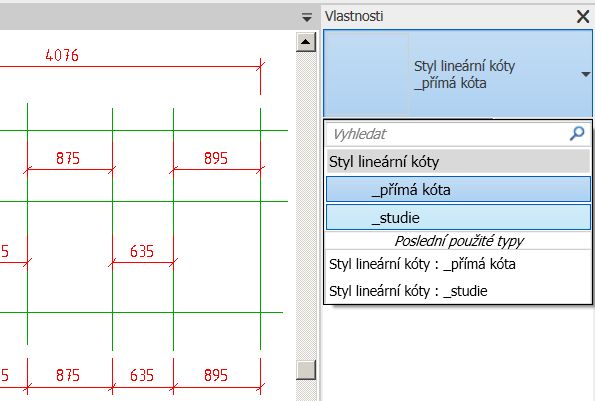

Po výběru všech kót stejného stylu v celém projektu můžeme dále použít panel Vlastnosti a v něm si vybrat jiný styl kót.
Změna stylu kót pomocí Dynama

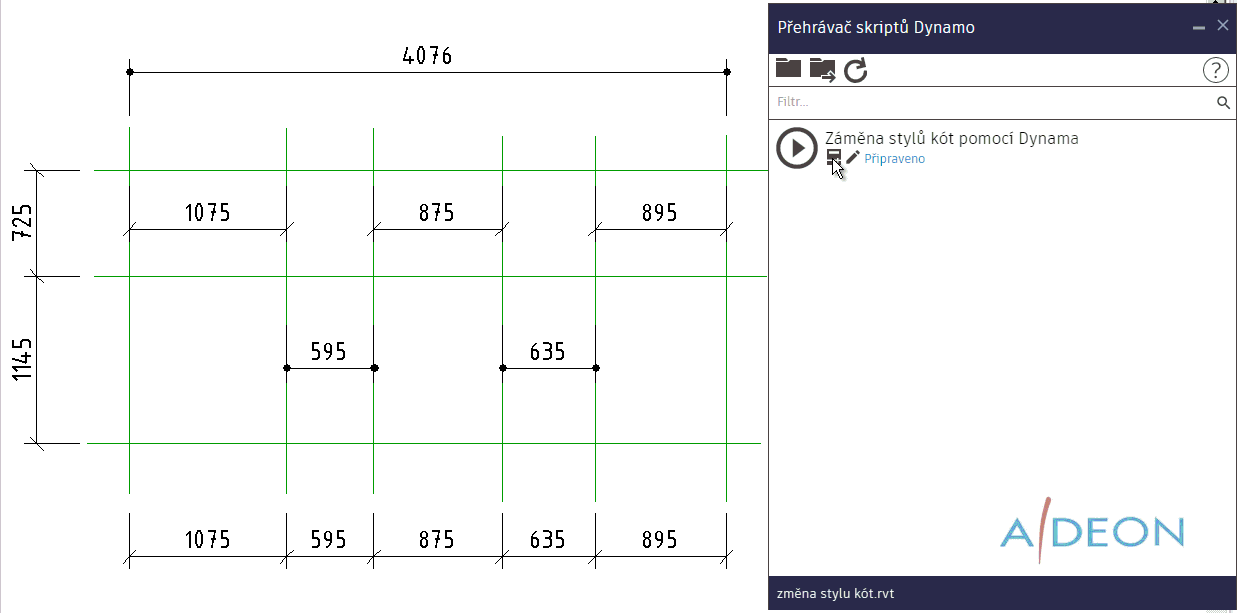

V tomto případě můžeme v rámci co nejjednoduššího postupu použít tzv. Přehrávač skriptů Dynamo.

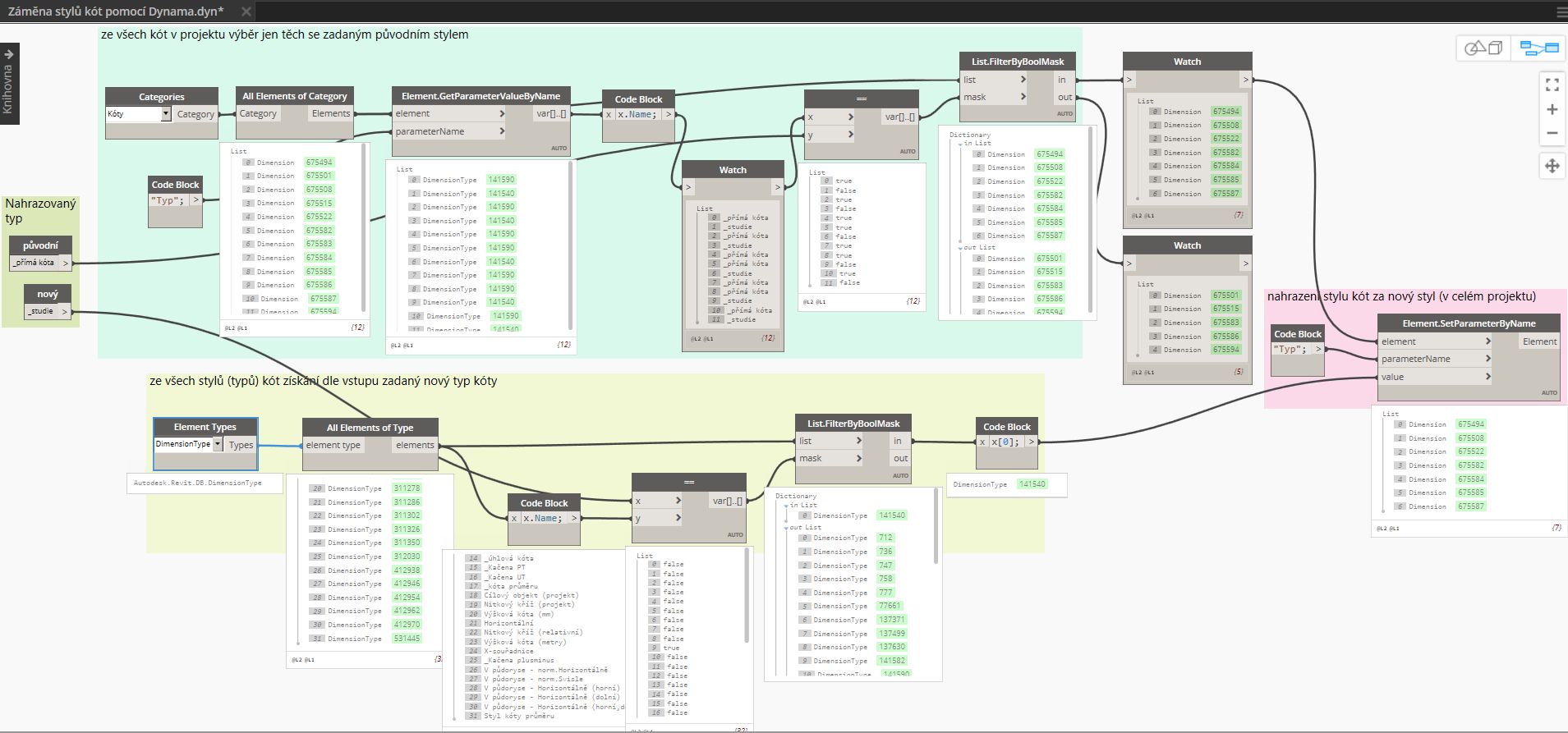

Celý kód (i s kontrolními výpisy) vypadá takto:
Jak už bylo naznačeno, může být kód inspirací pro jinou funkčnost, takže ho trošku okomentuji.

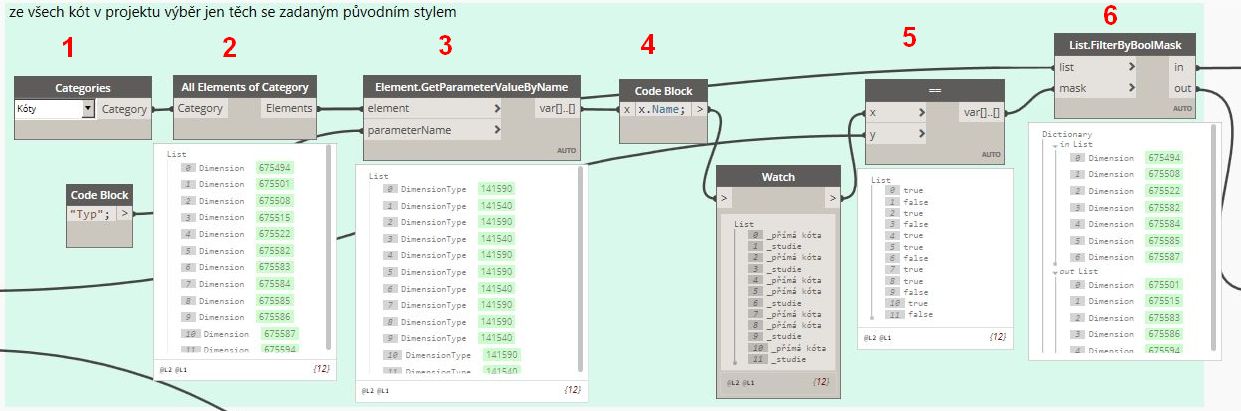

Část kódu, který se podle zadání měněného stylu stará o výběr všech těchto kót
- - volba požadované kategorie
- - výběr všech prvků dané kategorie
- - získání seznamu prvků podle zvoleného parametru Typ
- - ukázka zápisu, který způsobí získání názvů všech stylů z nalezených kót
- - testování dvou řetězců názvu stylu (hledaný styl [y] a nalezené [x])
- - uzel, který na základě masky (pravda, nepravda) ponechá v seznamu kót jen ty hledané [in]. Pod konektorem [out] je zase seznam s těmi ostatními styly

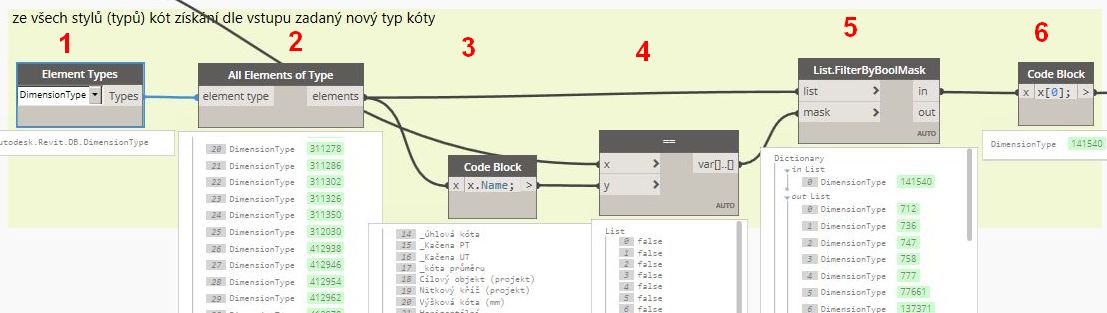

Část kódu, který se podle zadání názvu nového stylu stará o test, jestli styl existuje
- - nalezení všech prvků typu DimesionType
- - získání definic všech prvků požadovaného typu
- - ukázka zápisu, který způsobí získání názvů všech nalezených typů
- - testování dvou řetězců názvu stylu (nový styl [x] a nalezené [y])
- - uzel, který na základě masky (pravda, nepravda) ponechá v seznamu stylů jen hledaný [in]. Pod konektorem [out] je zase seznam s těmi ostatními styly
- - ukázka zápisu, který ze vstupního seznamu vytáhne první element (Dynamo čísluje elementy v seznamech od indexu nula), v našem případě to bude definice stylu, který nahradí starý za nový

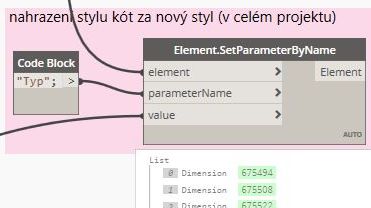

Uzel pro změnu parametru
Poslední uzel, který v seznamu vyhovujících kót (s hledaným starým stylem) vymění u zadaného parametru Typ (parametrName) nový název (value) a tím dojde k záměně stylu u kót).
Celý kód si mohou registrovaní návštěvníci pro zkoušení stáhnout zde:
Stáhnout Dynamo - Záměna stylů kót
