V dnešním příspěvku bych si dovolil ukázat pár drobností, které se vám mohou hodit při navrhování kódu v prostředí Dynama.

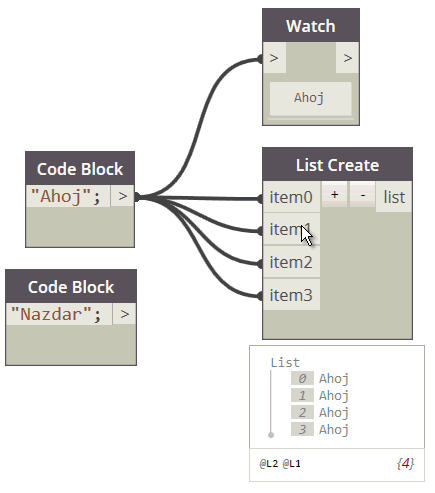

Přemístění násobného propojení uzlů na jiný konektor
Pokud máte z jednoho uzlu vyvedeno více propojení na další uzly a přitom potřebujete změnit to připojení z prvního uzlu na jiný konektor, tak k tomu použijte klávesu SHIFT+levé tlačítko myši.
Zarovnání uzlů
Užitečné v případě finalizace kódu a jeho grafického učesání z pohledu štábní kultury.
Zde po výběru uzlů kliknutím pravého tlačítka nad plochou z kontextového menu vybereme požadované zarovnání.
Zvětšení přesnosti rozsahu modelování

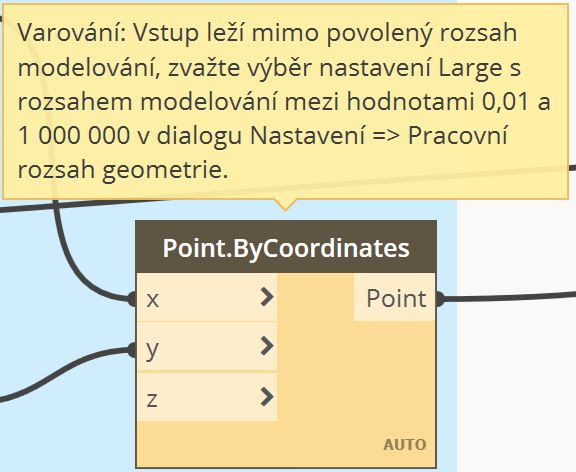

Dynamo má ve výchozím nastavení rozsahu zpracovávané geometrie (pro každý kód zvlášť) rozsah od 0,0001 do 10 000 jednotek. To může být ale v případě vašeho kódu málo, záleží na zpracovávaných číslech.

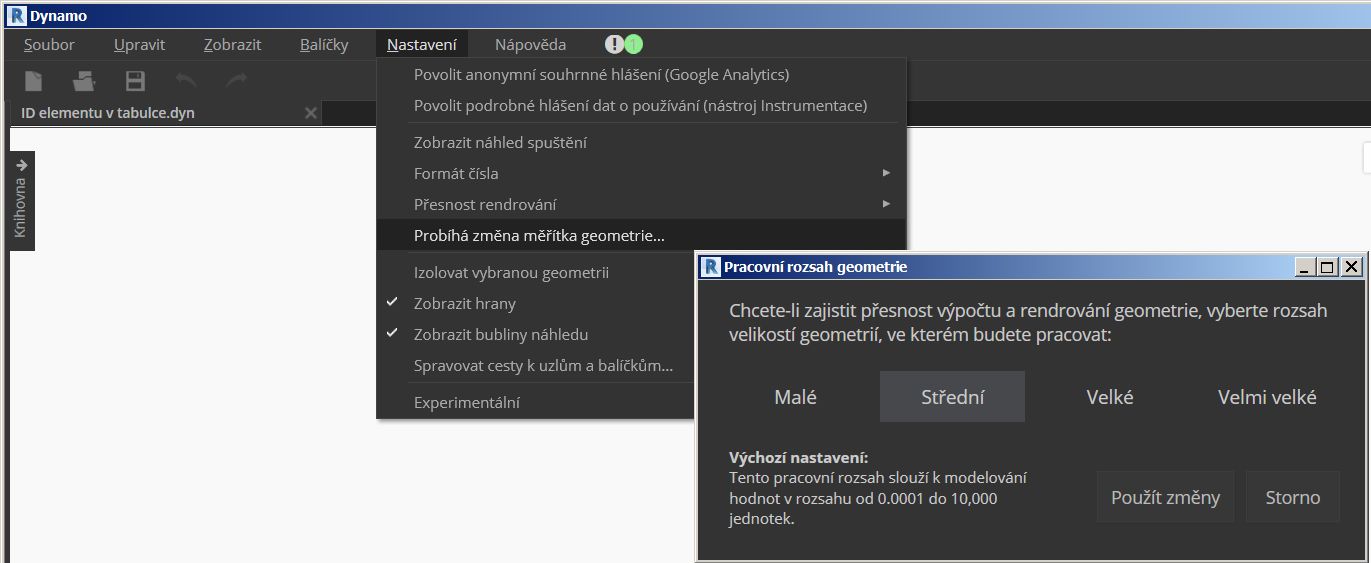

Úpravu nastavení můžete provést z menu Nastavení -> Probíhá změna měřítka geometrie... -> volba Velké

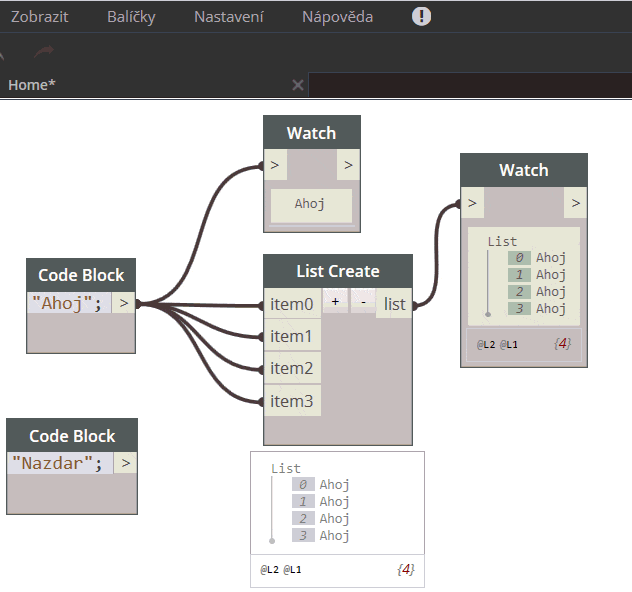

Změna tvaru propojení konektorů
Tvar propojovacích vodičů mezi konektory uzlů má dvě podoby: oblou křivku nebo hranatou křivku.
Úpravu nastavení můžete provést z menu Zobrazit -> Konektory -> Typ konektoru -> Křivky
Poznámka s popisnými texty
Někdy se může hodit si pomocí poznámkového textu zdokumentovat některou významnou část kódu. K tomu účelu můžeme použít poznámkové pole vyvolané pomocí CTRL+W. Poznámku lze také rozkopírovávat. Po jejím výběru (nebo libovolného uzlu) stiskněte klávesu CTRL a kopii levým tlačítkem umístěte do nové polohy.
