Aplikací či knihoven dopravního značení pro CAD je na našem trhu více, ať již lépe či méně povedených, jiné ani za zmínku nestojí. My jsme si z nich vzali příklad, zeptali se Vás, uživatelů, posílali Vám průběžně naší práci k testování a nyní doufáme, že Vám nabízíme tu nejlepší.
Chceme Vás touto cestou informovat, že od dnešního dne oficiálně distribuujeme naší aplikaci ADEON Dopravní značení 2018. Jedná se o aplikaci, nejen tedy o samotnou knihovnu dopravního značení, a tak si myslím, že stojí za to, se na ni podívat podrobněji. Níže najdete popis aplikace, video ukázku a odkaz na eshop, kde je aplikace k zakoupení.
Nová aplikace ADEON Dopravní značení se sestává z několika neoddělitelných modulů:
- samotná knihovna dopravního značení,
- distribuce podélných čar,
- a servisní modulu:
- pro editaci svislého a vodorovného dopravního značení,
- a vytváření výkazů, jak v rámci CADu, také snadno exportovatelných do Excelu.
Poskytnutá knihovna je v souladu s platnými předpisy jako je vyhl. 294/2015 a 84/2016.
Ukázka aplikace
Knihovna dopravního značení aplikace ADEON Dopravní značení 2018
Knihovna dopravního značení sestává z téměř 4tisíc dopravních značek a jejich připravených kombinací, podélných čar a dopravního zařízení, tak abychom Vám co nejvíce ulehčili práci. Tyto jsou přehledně rozděleny do jednotlivých modulů na:
- Svislé dopravní značení
- a to jak navrhované, tak stávající;
- Vodorovné dopravní značení
- a to opět jak navrhované, tak stávající;
- Písmena a číslice pro vodorovné nápisy na vozovce
- a to opět taktéž jak pro navrhované, tak stávající;
- Připravili jsme pro Vás také normové podélné čáry
- opět ve verzi pro navrhované, tak stávající.
Jednotlivé prvky, ze kterých se dopravní značení a zřízení skládá, jsou rozděleny do hladin s přednastavenými vlastnosmi. V případě potřeby změny barvy, viditelnosti, tisknutelnosti atd. je tedy možné nastavit konkrétní vlastnosti zobrazení změnou v hladinách - např. jejich přidáním do Vámi používané šablony AutoCAD či Civil 3D.
Variabilita poskytnuté knihovny je velmi rozsáhlá, pro následné verze aplikace jsme připraveni ji a také funkce nadále rozšiřovat a budeme velmi rádi, pokud se nám svěříte s tipy, nápady a příp. výtkami – přeci jen aplikace je zde pro Vás, tak se neváhejte zapojit i do jejího vývoje ve Váš prospěch. Pojďme se v krátkosti podívat, co Vás v aplikaci čeká.
Svislé dopravní značení

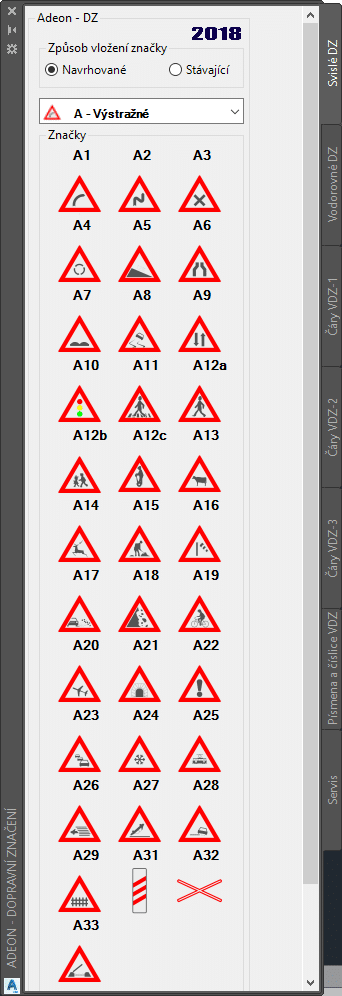

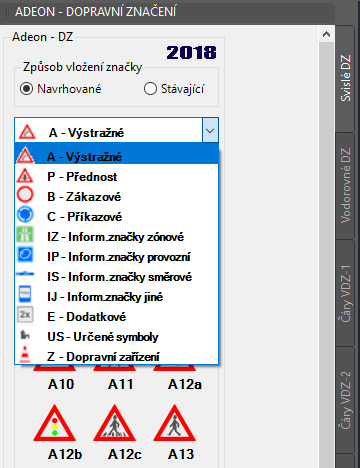

Knihovnu jsme přehledně rozdělili do jednotlivých skupin pod rolovací tlačítko v rámci okna aplikace a to jak pro Navrhované DZ, tak případně pro Stávající.

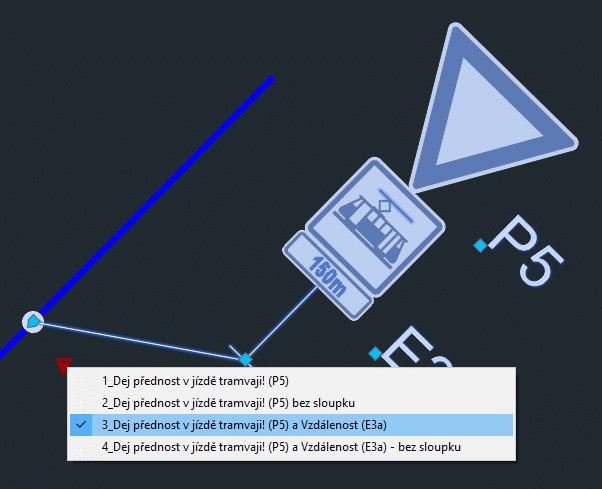

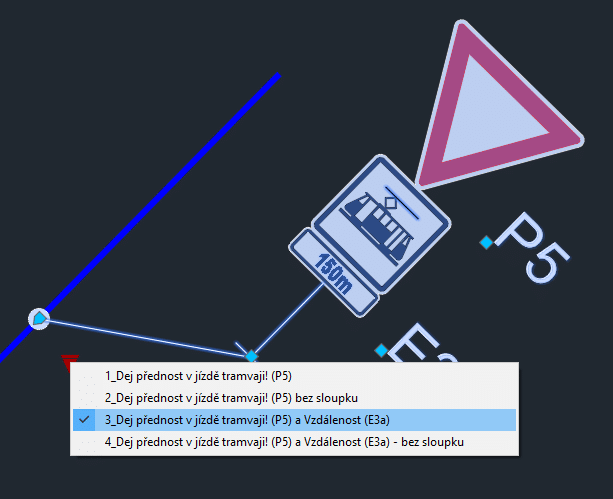

Svislé DZ jsou vkládány do modelového prostoru v závislosti na nastaveném měřítku poznámky jako dynamické bloky – pro vložení tedy vyberete konkrétní značku nebo její kombinaci, vyberete kliknutím modelový prostor a následně značku vložíte na určené místo:

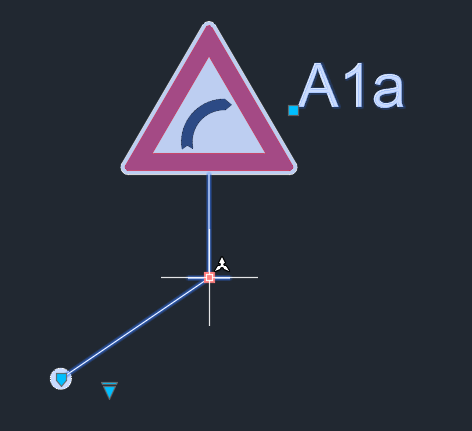

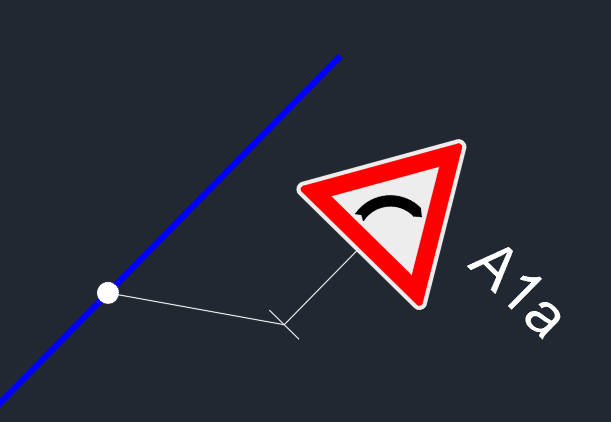

Pomocí dalších uchopovacích bodů je možné řídit přesné umístění značky a to, protažením odkazové čáry, natočením DZ ke křivce (krajnici, vodícímu proužku, obrubě atd.)

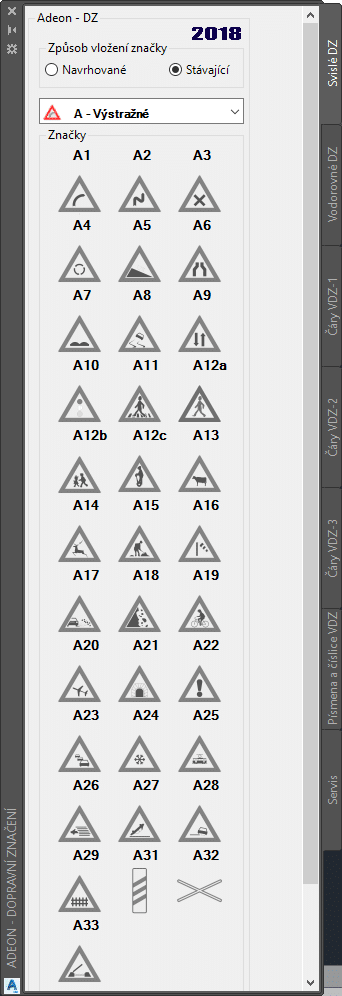

S možností výběru Stávající dopravní značení je Vám k dispozici také celá knihovna Svislého DZ v odstínech šedé barvy.
Funkčnost u bloků Stávajícího DZ je zcela shodná s možnostmi Navrženého DZ:
V případě potřeby je možné jednotlivé značky jak pro Návrh tak Stávající skládat z poskytnutých bloků, případně si bloky značek upravit dle vlastních požadavků.
Vodorovné dopravní značení

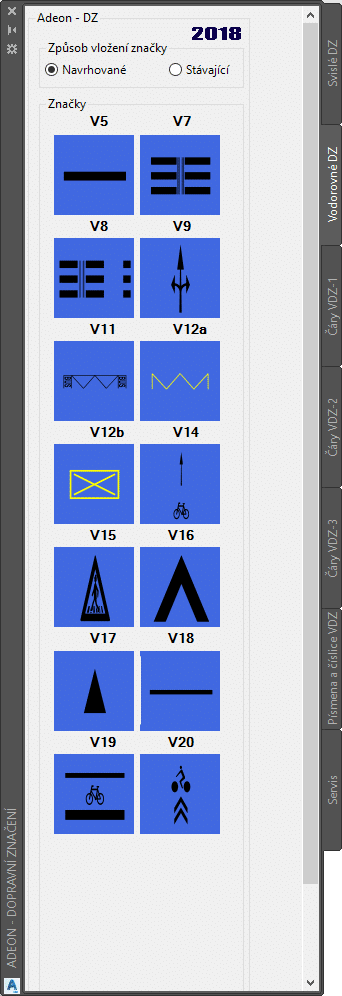

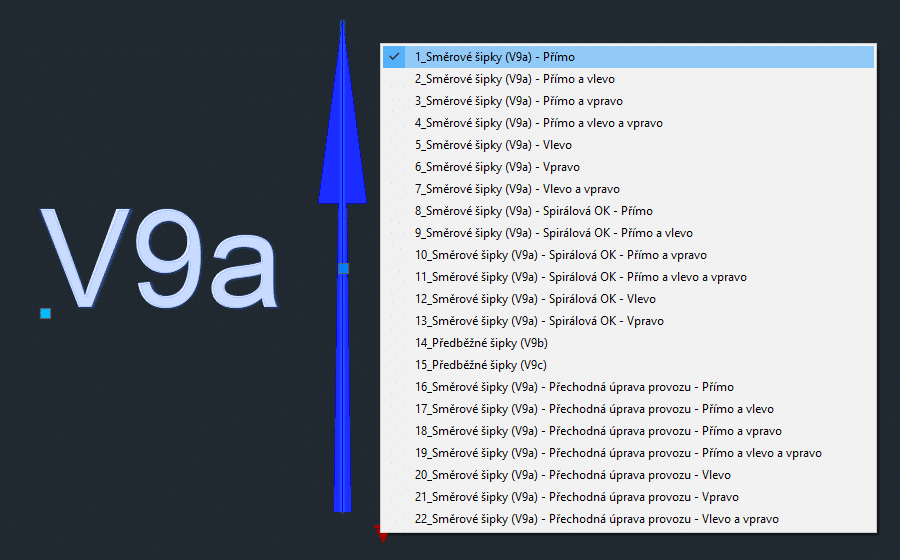

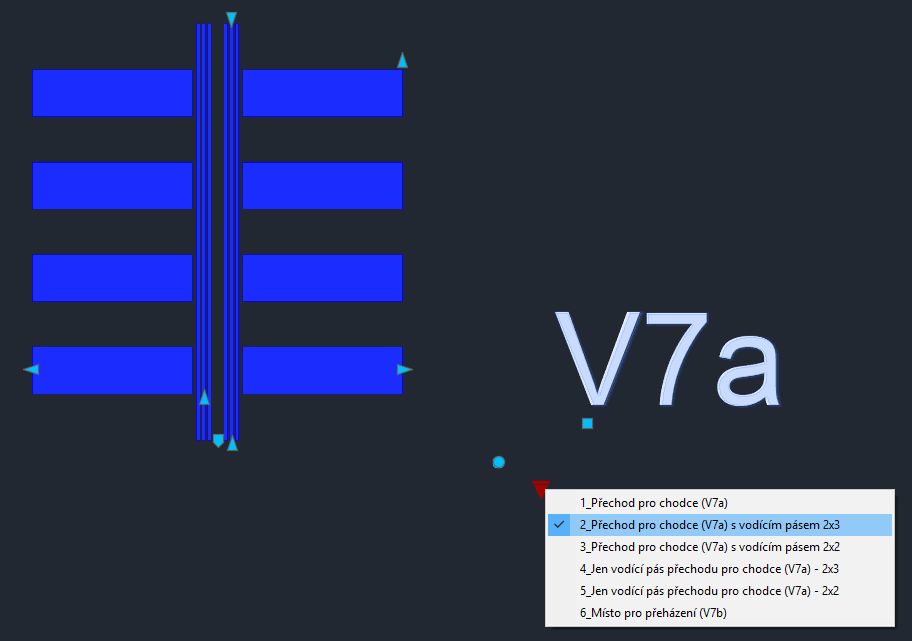

Knihovna Vodorovného DZ je taktéž v souladu s normami a je opět rozdělena na Navržené a Stávající DZ.
Funkčnost a editovatelnost obou variant, tedy Navržené / Stávající je shodná.
Podélné čáry

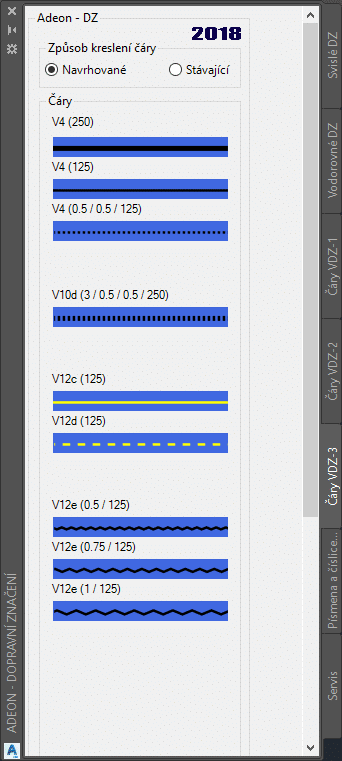

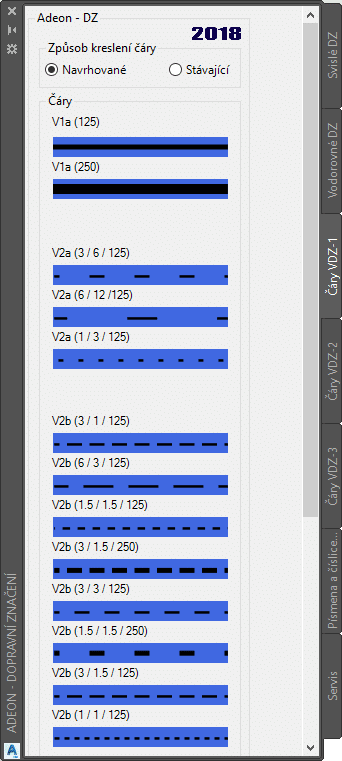

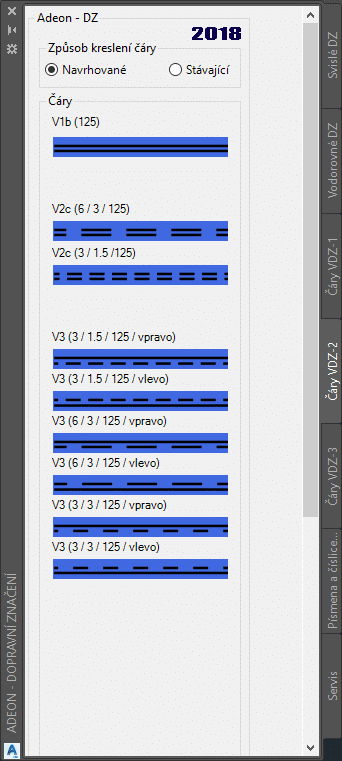

Distribuce podélných čar je shodná s vykreslováním klasické křivky, a to jak pro jednoduché či dovjíté podlélné čáry. Sekce podélných čar DZ je rozdělena pro přehlednost do tří skupin:
- Čáry jednoduché V1a až V2b
- V1b až V3
- Poslední záložka je vyčleněna pro čáry V4, V10 a V12
Editační možnosti – karta Servis
Jak jsem se již zmínil v úvodu článku, nabízíme Vám aplikaci DZ, což s sebou nese doplňující funkce, kterými jsou:
Úprava vlastností dopravního značení
- Změna měřítka vykreslení podélných čar z důvodu tisku pro vybrané či všechny podélné čáry vložené naší aplikací, tak aby byly vždy vykresleny dle normy bez ohledu na nastavené meřítko poznámky,
- Možnost změny vykresleného DZ Navržené / Stávající a zpět stane-li se Váš původní návrh stávajícím DZ či naopak, není nic jednoduššího než vybrat značení, kterého se změna týká a poté zvolit tuto funkci pro jeho změnu na Stávající / Navržené.

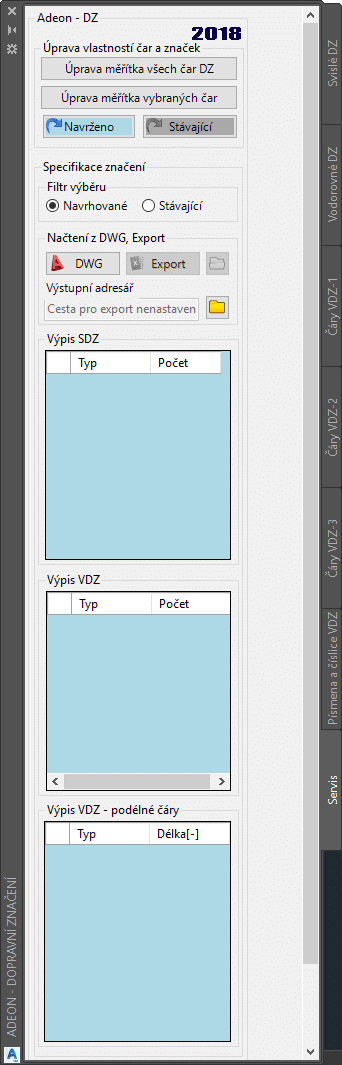

Tvorba Výkazů – karta Servis
Výkazy DZ je možné vytvářet pro svislé, tak vodorovné DZ včetně počtů SDZ i VDZ pro navržené i stávající značení, tak i pro podélné čáry a to na jedno kliknutí:
- Svislé DZ se vykazuje počty [ks];
- Podélné čáry DZ se vykazují délkou, tedy v C3D [m];
- Vytvořený výkaz si je možné prohlédnout přímo v okně aplikace v AutoCAD / Civil 3D a to zvlášť pro Navržené a Stávající značení a také jej vyexportovat do přehledné tabulky MS Excel na Vámi zvolené umístění (tedy např. do složky Vašeho projektu), jakmile je zvolen export do MS Excel, dojde po vytvoření výkazu zároveň i k otevření souboru aplikací MS Excel.

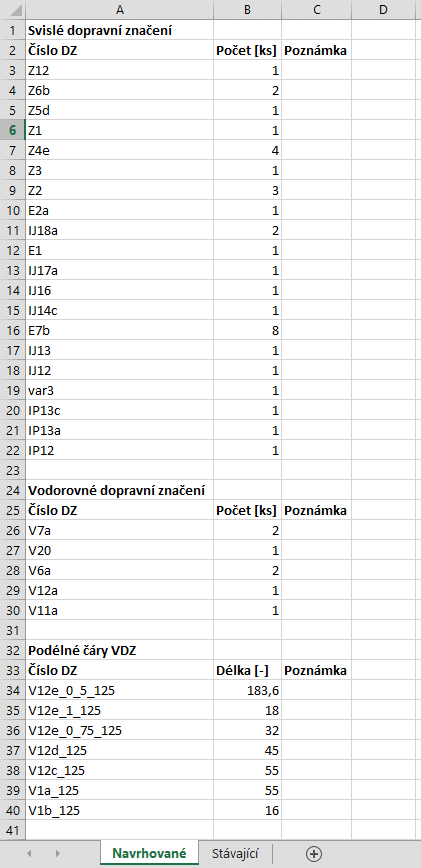

- Výstup v Excelu může poté vypadat např. takto:
Kompatibilita aplikace
Aplikace dopravního značení je kompatibilní s Autodesk AutoCAD a Civil 3D
V případě zájmu o aplikaci ADEON Dopravní značení přejděte na náš e-shop a nebo kontaktujte Vašeho obchodníka ADEON CZ, případně naše obchodní oddělení.
