Software simulace průjezdu vozidel Autopath obsahuje rozsáhlou knihovnu u nás standardně využívaných osobních a nákladních vozidel, hasičských nástaveb a celou řadu dalších, včetně možnosti tvorby vlastních vozidel. Dnes si projdeme nejdůležitější prvky této knihovny a ukážeme si, kde najdeme možnost tvorby vlastních vozidel.
Upozornění: Tento článek popisuje software od společnosti CGS Labs, který byl součástí nabídky ADEON CZ v minulosti. Aktuálně však společnost ADEON CZ již není distributorem ani partnerem CGS Labs.
Obsah článku je zachován z historických důvodů a pro informační účely. Některé informace mohou být zastaralé a nemusí odpovídat aktuálním verzím produktů CGS Labs. Pokud hledáte aktuální informace, doporučujeme navštívit oficiální web výrobce: www.cgs-labs.com.
Knihovna vozidel pro simulaci průjezdu a tvorbu vlečných křivek programu Autopath je velice rozsáhlá. Uživatelům je k dispozici celosvětová knihovna, včetně národních norem, čímž má projektant, architekt anebo přepravní společnost zajištěnu kompatibilitu obsahu v případě zpracovávání tvorby simulace průjezdů i do zahraničí.

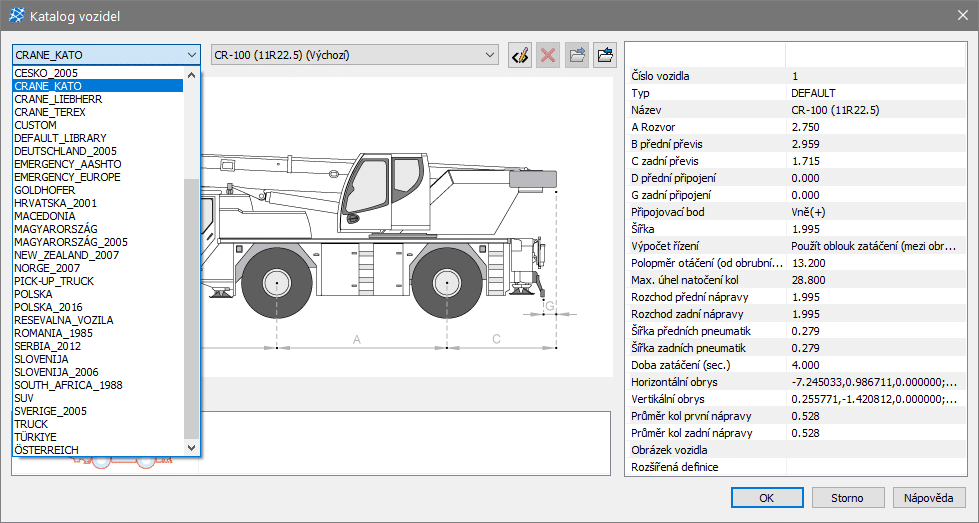

Další výhodou takto rozsáhlé knihovny je pak i možnost využití vozidel ze zahraničních knihoven pro české prostředí a knihoven výrobců či speciálních vozidel, jak tomu může být např. u knihoven automobilních jeřábů značek:
- Kato,
- Liebherr,
- Terex.
Dalším takovým příkladem je knihovna vozidel SUV a Pick-UP, kterou jsme do programu zařadili z důvodu potřeby tvorby vlečných křivek vozidel, v dnešní době široce využívaných, kterým již však parametry naší TP 171 dávno neodpovídají, což určitě oceníte při kontrolách průjezdu v krytých parkovacích stáních, parkovacích domech a simulaci průjezdu a odstavení vozidel na parkovacích plochách obchodních domů apod.
 |  |

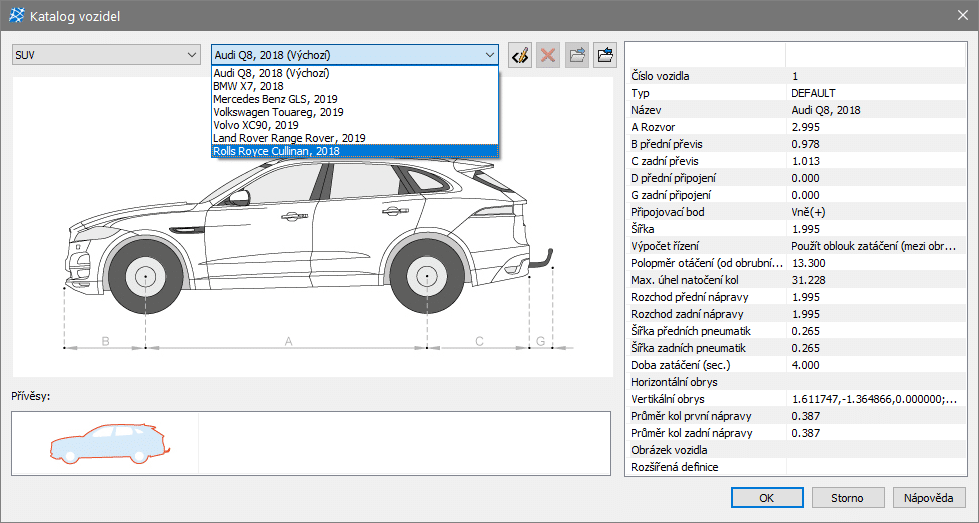

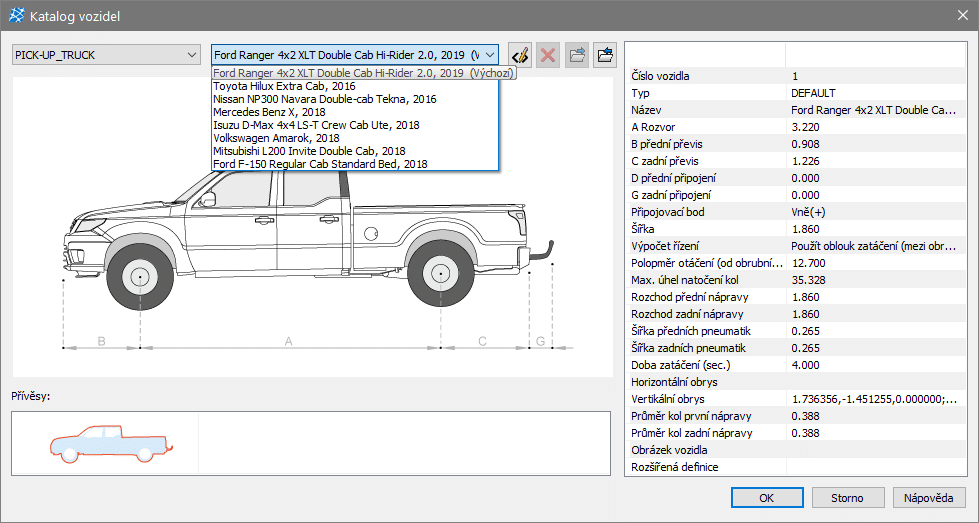

V kategorii Pick Up a SUV se jedná se jmenovitě o vozidla:
Pick Up:
| SUV
|

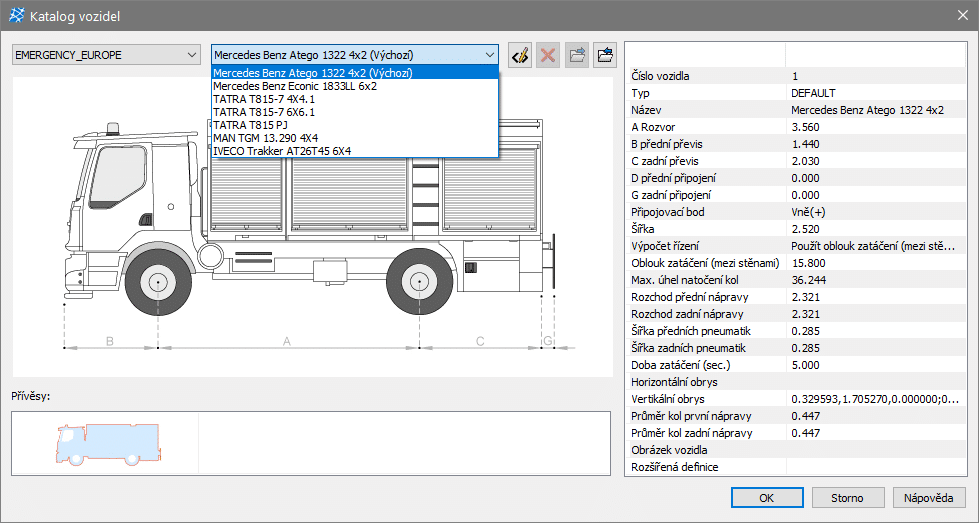

Z knihoven určených pro českou lokalizaci je důležité uvést (kromě samozřejmě obsahu naší TP 171) knihovnu vozidel hasičských nástaveb, ať již automobilních stříkaček, tak vysokozdvižné plošiny. Knihovna nazvaná Emergency_Europe obsahuje vozidla typická pro především naší českou kotlinu i Slovensko a byla přidána právě z důvodu potřeb našich uživatelů. Jedná se o vozidla na podvozcích TATRA, Mercedes, MAN a IVECO:

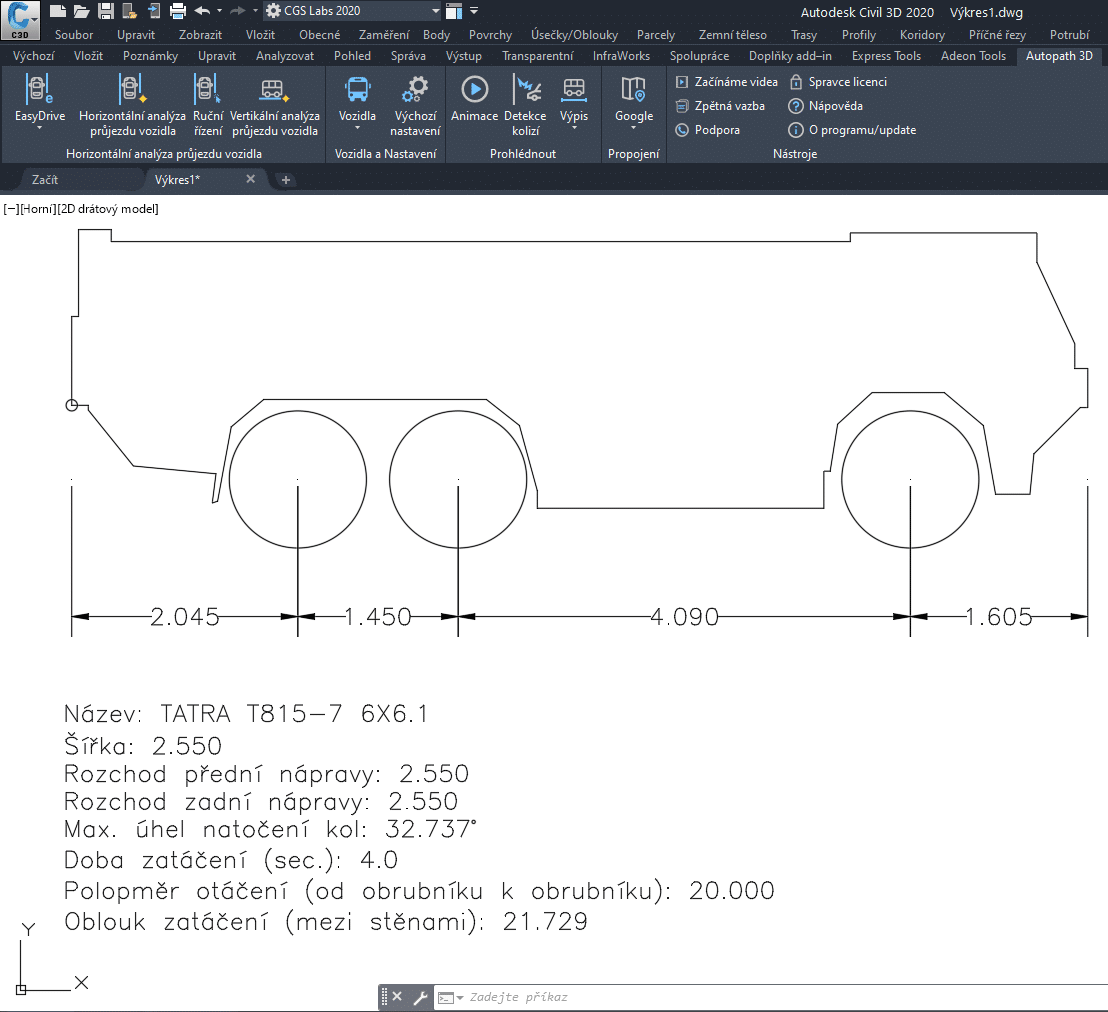

- TATRA

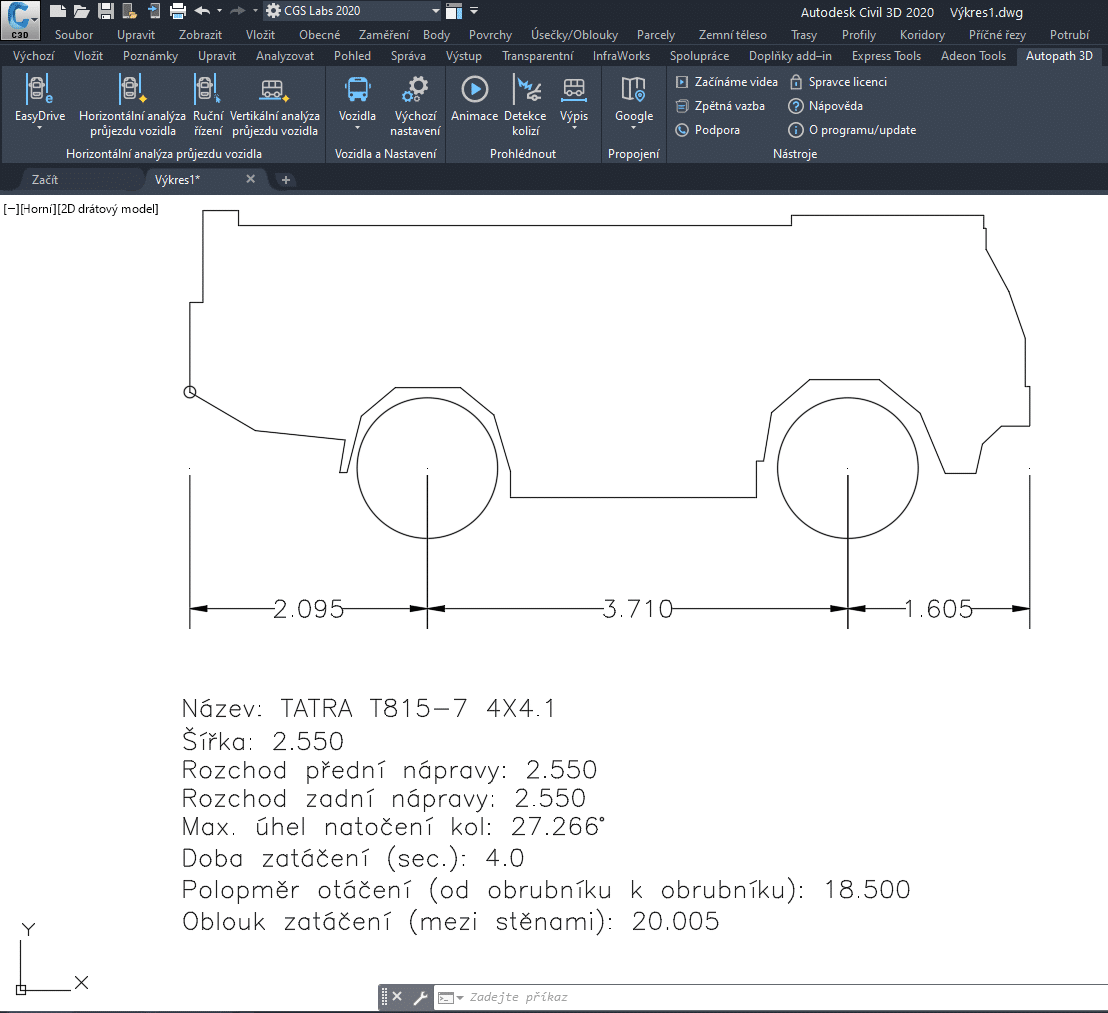

- 815-7 4x4
- 815-7 6x6

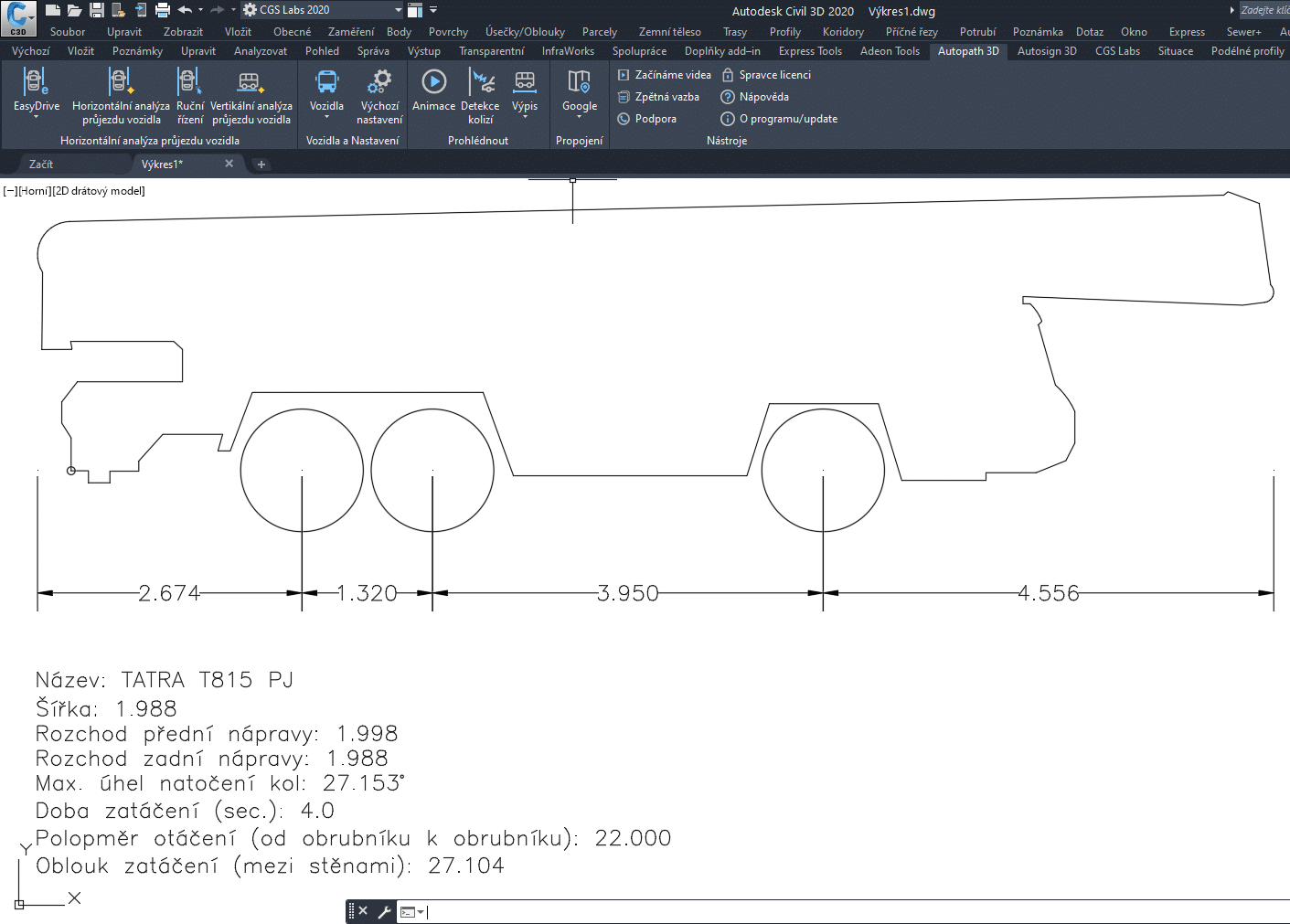

- 815 PJ
- Mercedes
- Atego 1322 4x2
- Econic 1833LL 6x2
- MAN
- TGM 13.290 4x4
- IVECO
- Trakker AT26T46 6x4
 |  |  |
Z těchto jsou především vozidla TATRA u nás v podstatě vyžadovaným standardem od HZS, který v projektech jistě využijete velmi často.
Jak jsem již v prvním odstavci článku zmínil, Autopath je software simulace průjezdu vozidel umožňující tvorbu vlastních a speciálních vozidel přímo uživateli. Tato možnost je velmi důležitá, jelikož si tak můžete vytvořit potřebná vozidla, přívěsy, návěsy, letadla, lodě… v podstatě co je třeba o jakémkoli tvaru, včetně nákladu. Definice vozidel může být velmi rozsáhlá, a tak uživatel v podstatě není limitován tvarem, typem či počtem náprav. V některém z dalších článků se k tématu vytváření vlastních vozidel vrátíme, a to i krátkým videem na toto téma, nyní si pojďme jen ukázat cestu a princip tvorby v několika málo krocích:

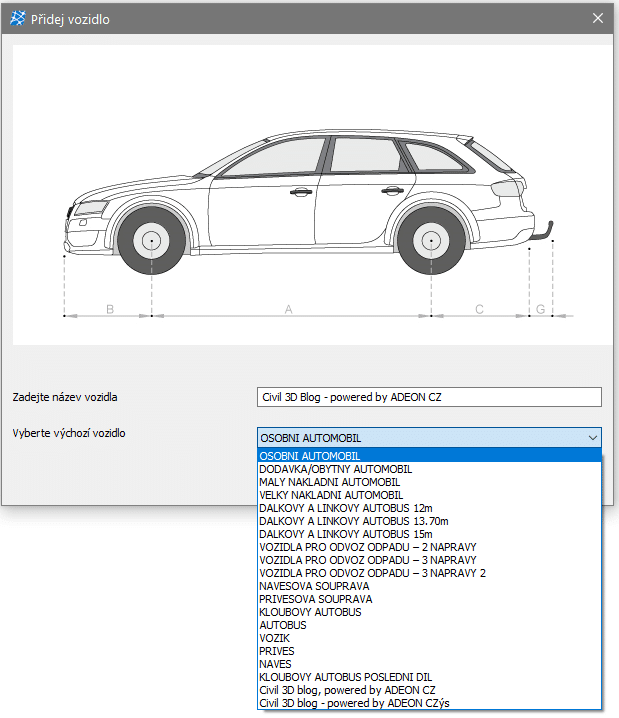

Prvním krok je vhodná volba knihovny vozidel v sekci Nastavení vozidel, kde se nachází podobné vozidlo, které se dá snadněji upravit na Vámi požadované, ať nemusíte začínat „od nuly“. A poté již zvolíte možnost umístěno ve stejné sekci Vozidla, a to Přidat vozidlo, jak je z obrázku výše patrné.

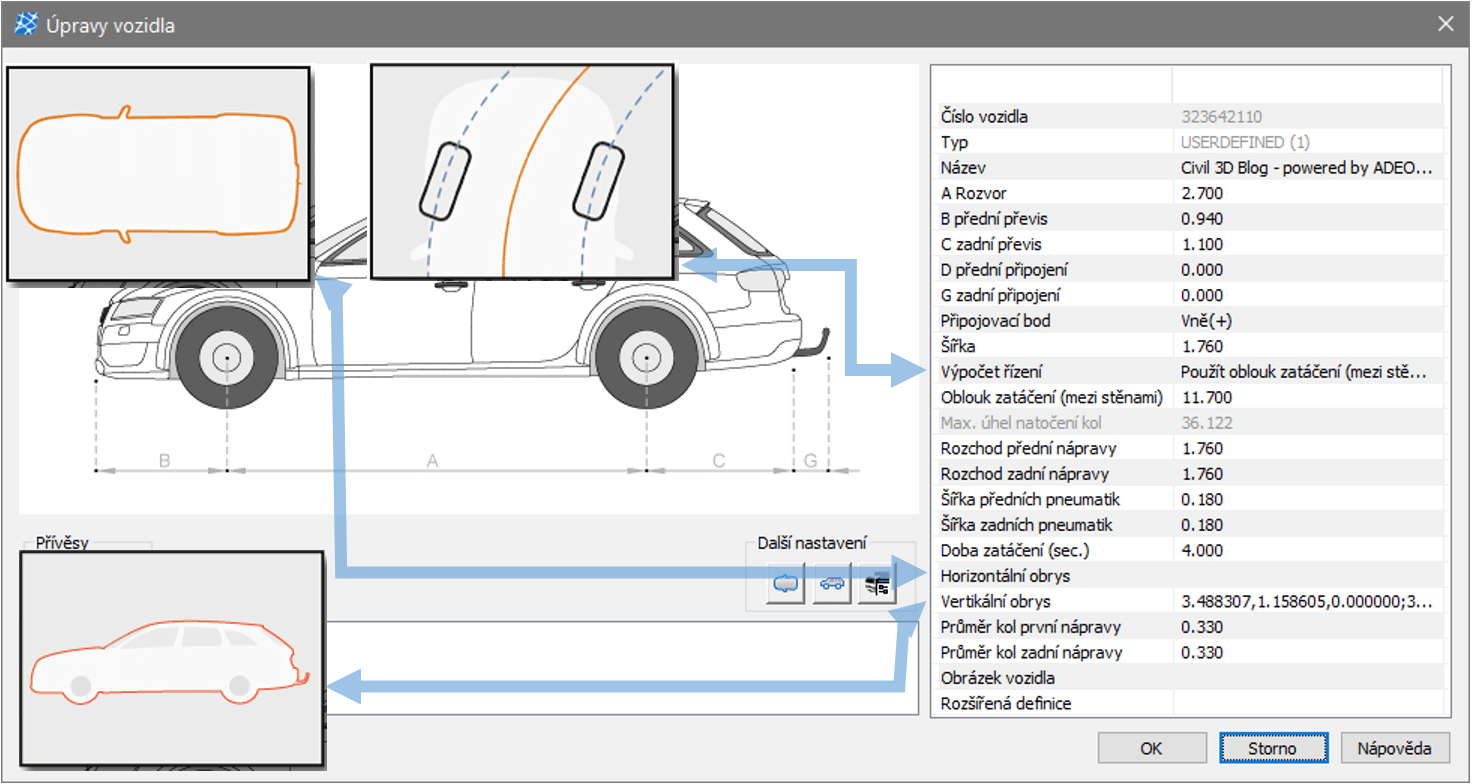

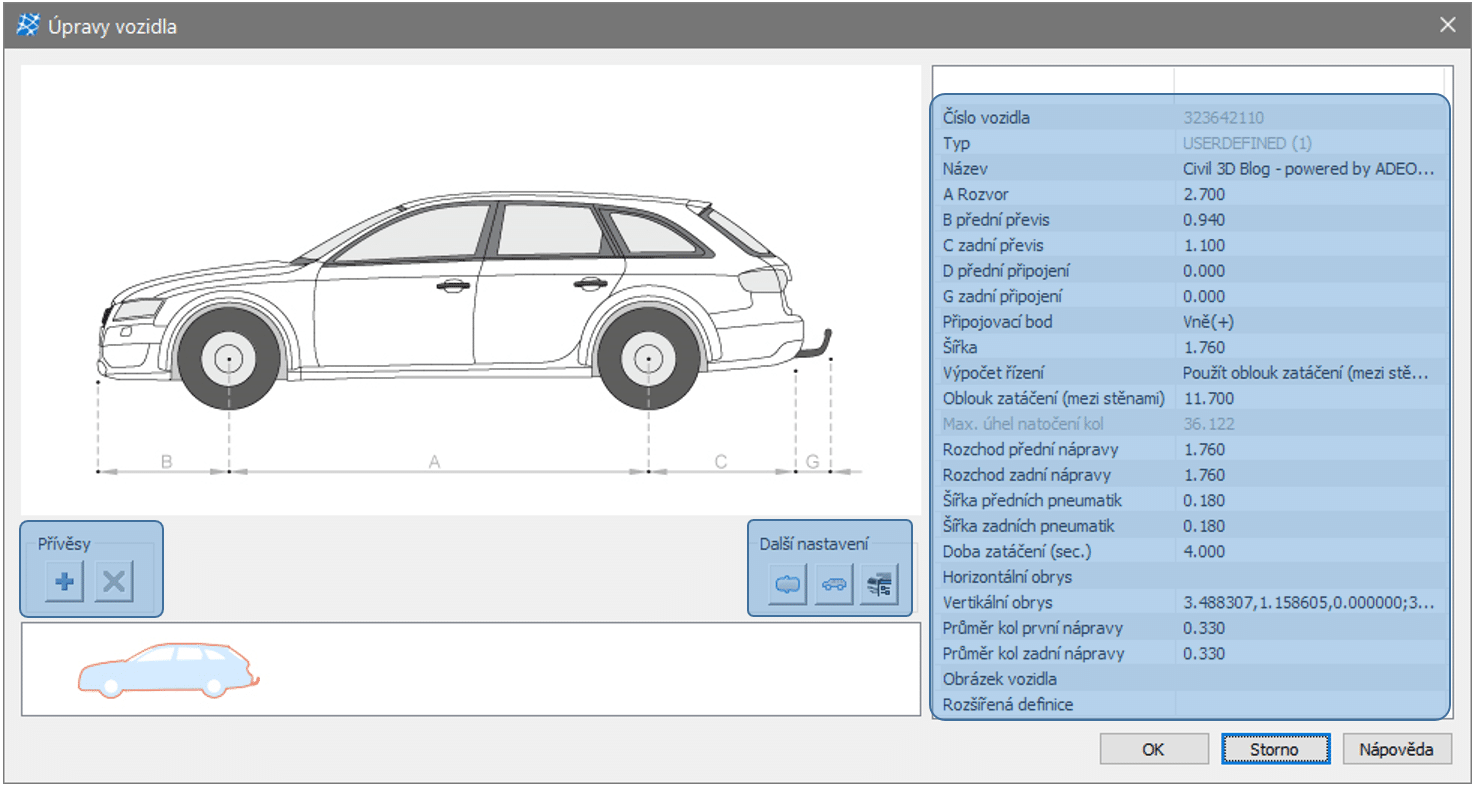

Na tomto zvoleném vozidle následně můžete provádět změny typu, určit název a provést nastavení:
- parametrů rozměrů, úhlů natáčení kol, doby zatáčení apod.,
- definovat půdorys, bokorys a mnohé další…
Dále je také možné vozidlu přidat přívěs / návěs a upravovat přímo pomocí sekce Další nastavení zmíněný půdorys a bokorys vozidla.

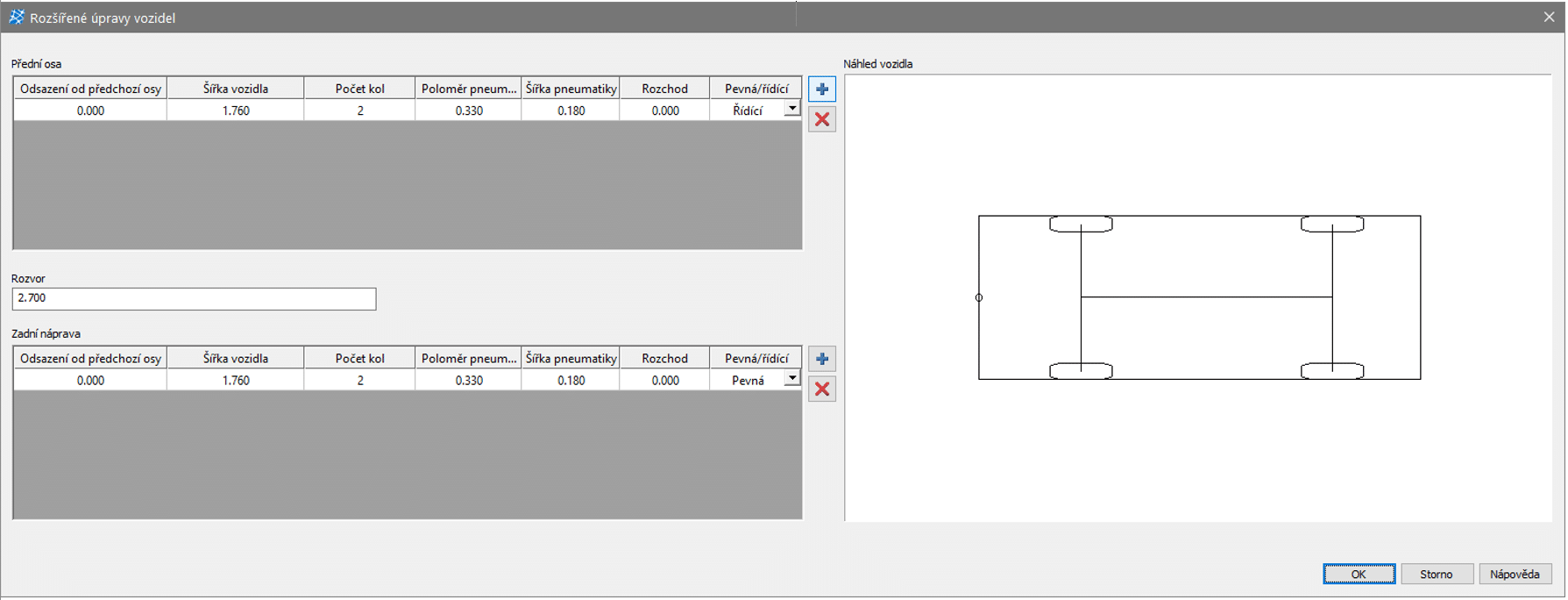

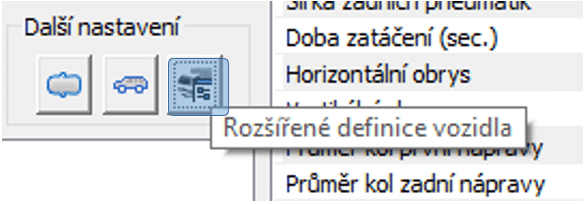

A dále, má-li vozidlo více náprav, ať již řiditelných či nikoli, a i další specifikace, využijte tlačítko Rozšířené definice vozidla, kde jsou Vám k dispozici další možnosti nastavení.
 |  |
Podporované CAD platformy
Nové verze aplikací CGS Labs jsou kompatibilní s AutoCAD, AutoCAD Civil 3D, AutoCAD Map 3D a AutoCAD Architecture ve verzi 2013-2020 a s BricsCAD Pro a Platinum V18-V20. Podporovány jsou pouze 64bitové verze!
 | |
