Jednou z vlastností některých kategorií uživatelských rodin je pro jejich použití potřeba existence hostitele. Typickým zástupcem jsou např. dveře nebo okno, „kamarádící“ se pouze s objektem kategorie stěna. Nebo vyústek umístitelný pouze do podhledové konstrukce. Pokud budete číst dále, tak se dozvíte, jak rodinu závislou na hostiteli „přemigrovat“ na rodinu bez hostitele. Velmi použitelné v případě, když potřebujeme umístit nějaký zařizovací předmět, např. umývadlo, na jiný objekt, než jen stěnu a nechce se vám vyrábět celou rodinu znovu.
Celý vtip spočívá v několikerém transferu rodiny přes projekt za podpory monitorování.
Postup přerodu rodiny hostované na nehostovanou
Celý příklad si pro názornější popis ukážeme na rodině umývadla.
- Otevřete si rodinu umývadla.

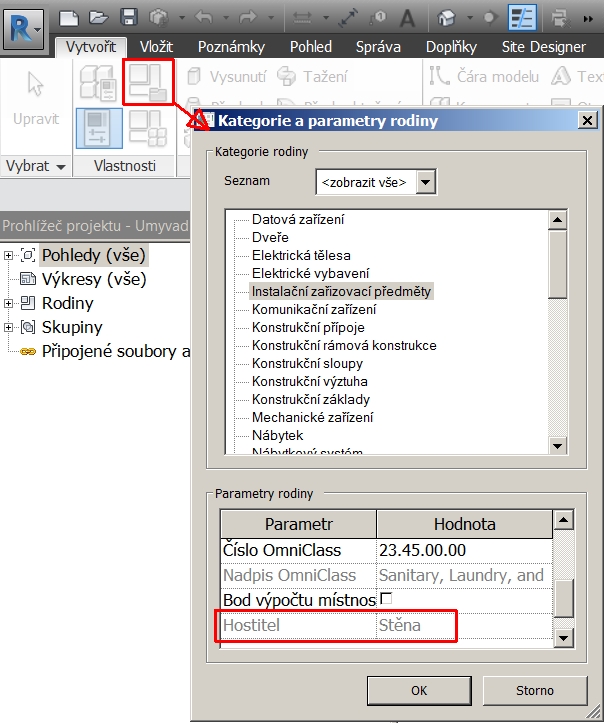

- Nástrojem Kategorie a parametry rodiny se ujistěte o hostiteli, v příkladu je to stěna.
- Kategorii Instalační zařizovací předměty změňte dočasně na kategorii Osvětlovací tělesa.
Tato kategorie totiž bude velmi dobře spolupracovat s později použitým nástrojem Kopírovat/Sledovat.

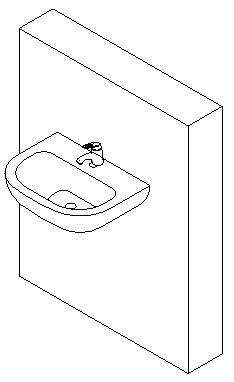

- Takto upravenou rodinu načtěte a umístěte (prozatím ještě na stěnu) do nového prázdného projektu.
- Projekt uložte pod názvem např. Hostovaná rodina.rvt.
- Nyní si opět otevřete nový projekt, do nějž připojte soubor Hostovaná rodina.rvt.

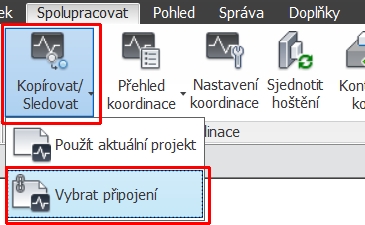

- Z karty Spolupracovat, panelu Koordinace si spusťte nástroj Kopírovat/Sledovat s volbou Vybrat připojení.

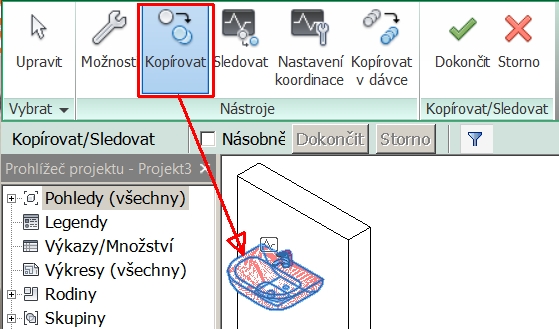

- Vyberte připojený projekt a potom nástrojem Kopírovat vyberte umývadlo a nakonec tlačítkem Dokončit operaci monitoringu dokončete.
Tento krok způsobí vykopírování rodiny umývadla do aktuálního projektu. A protože původní rodina byla převedena do jiné kategorie (Osvětlovací tělesa), najdete ji pro kontrolu v sekci Rodiny rovněž ve stejné kategorii.
Další krok je velmi důležitý. Ujistěte se, že nemáte z dřívějška otevřenou žádnou rodinu.
- Vybere vykopírovanou rodinu a otevřete ji v editoru rodin.

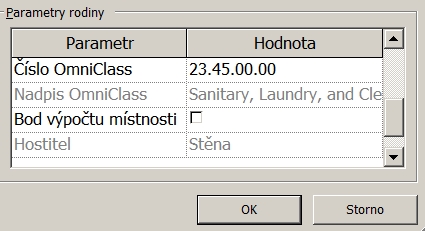

- Nástrojem Kategorie a parametry rodin si ověřte, že hostitel Stěna byl změněn na Plocha. To je už mnohem univerzálnější možnost vkládání rodiny v projektu. Změňte ještě hned i kategorii rodiny na původní, t.j. na Instalační zařizovací předměty.

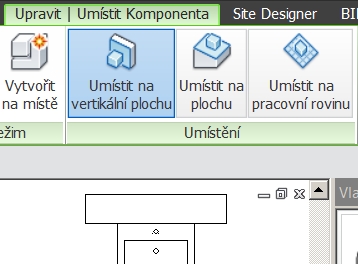

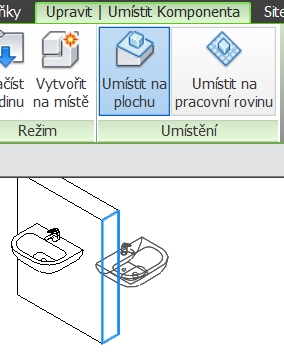

- Nyní už jen zbývá rodinu uložit (raději pod změněným názvem) jako soubor a načíst do ostrého projektu a umístit místo dříve nezbytné stěny na libovolně ukázanou plochu. Podle aktuálního druhu pohledu (2D/3D) se objeví nástroje na změnu typu umístění.
A to je vše... 🙂
