Vývojáři nástroje BIMTech Tools (příspěvek1, příspěvek2) rozšířili nabídku této výborné pomůcky o další funkčnost a to možnost vložit z katastrálních map i 3D terén vybraného území. Použití je velmi jednoduché a mimo klasické katastrální mapy se v projektu objeví také topografie terénu s 3D souřadnicemi.

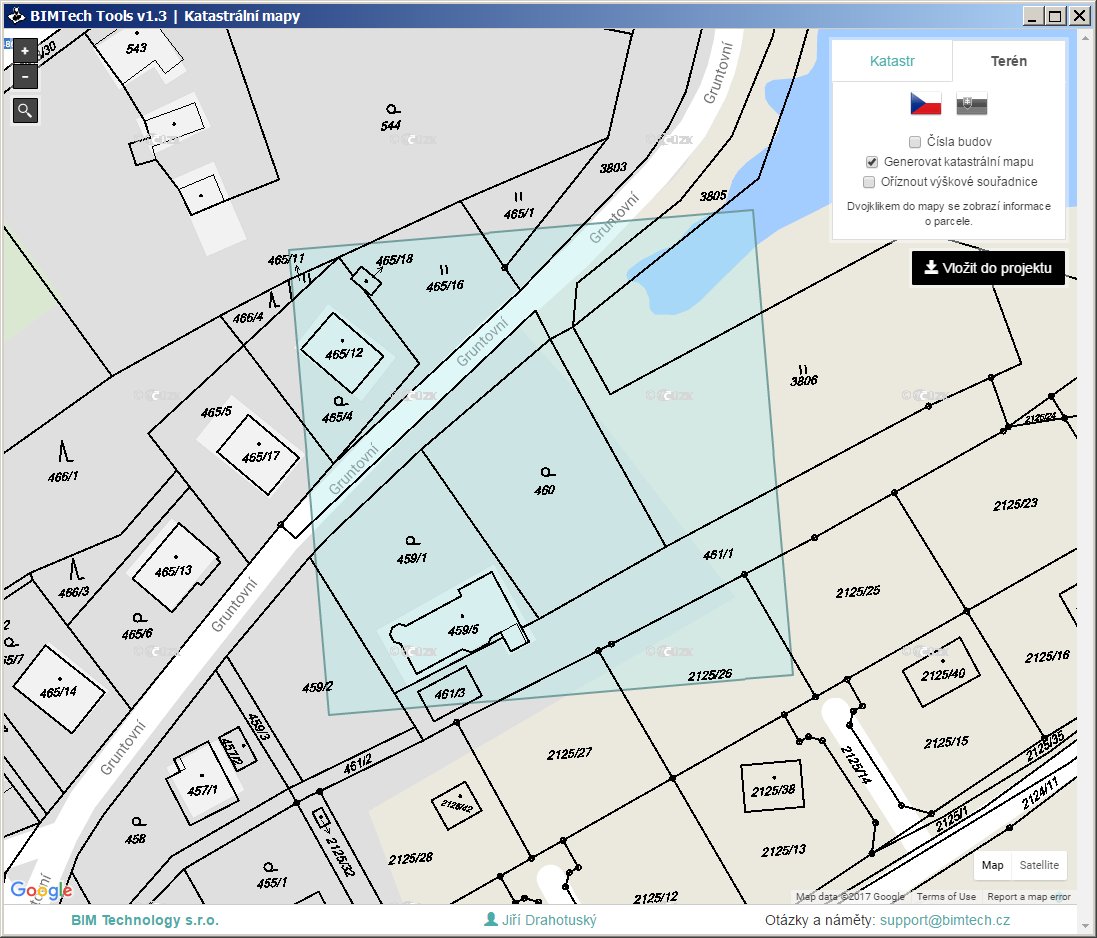

Výběr území z mapy

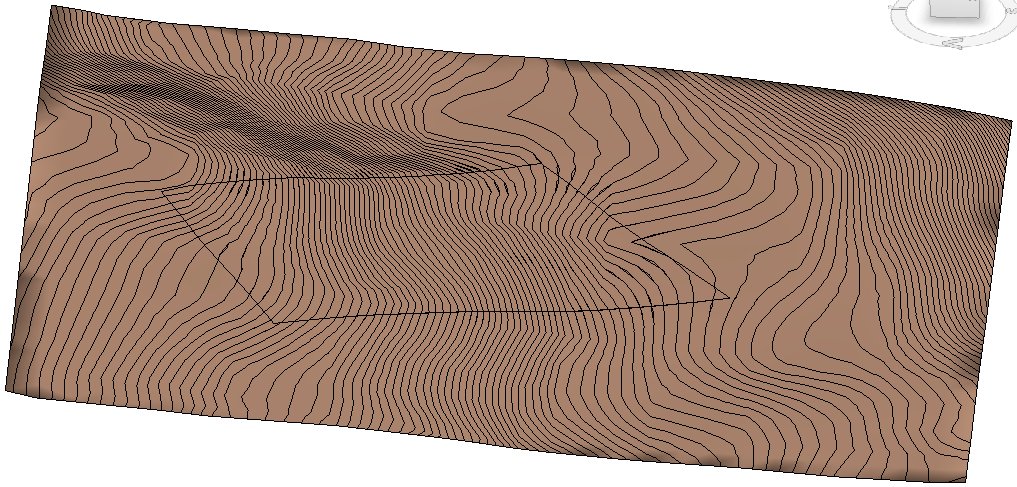

Vygenerovaná topografie terénu

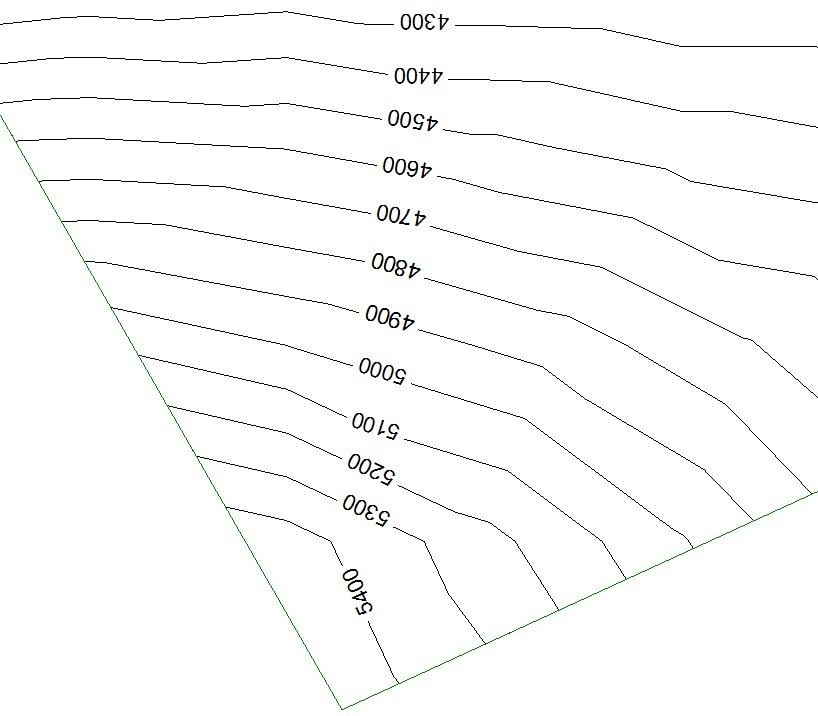

Vrstevnice terénu

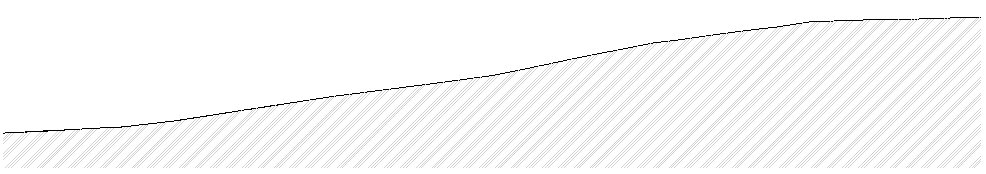

Řez terénem
Vlastnosti importovaného terénu
- Rozlišení 3x3m
- Maximální velikost generovaného území 8000 m2
- Možno generovat dle nadmořské výšky nebo s oříznutou výškou bodů.
Zde je potom ukázka použití:
