Představte si modelovou situaci – po projektu se někde v místnostech prohánějí nějaké sloupy. A najednou se u některého sloupu stane, že pro definici Místnosti jako by neexistoval.
V dnešním příspěvku se podíváme na některé vlastnosti sloupu, ovlivňující spolupráci s objektem Místnost.

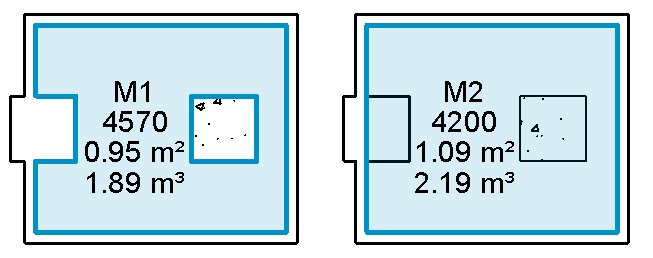

Na obrázku níže jsou dvě stejné místnosti. Místnost M1 obsahuje dva sloupy, o nichž evidentně místnost ví. Sloupy v místnost M2 se už ale podle výsledků v popisku chovají jinak.
V čem je háček?

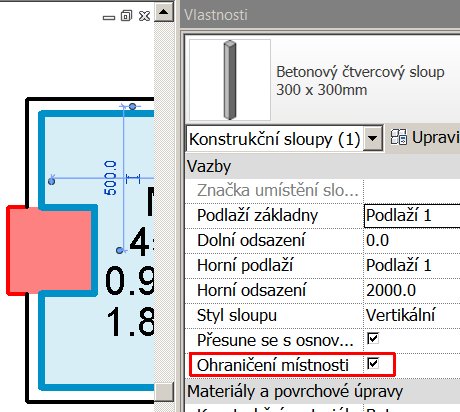

Podívejme se na vlastnosti vybraného sloupu. V sekci Vazby se nachází parametr Ohraničení místnosti. Ten, pokud je zatržen (a to platí i pro jiné objekty), způsobí, že objekt bude při vytváření místnosti „viděn“. V místnosti M1 jsou sloupy spolupracující, zatímco v místnosti M2 nespolupracující.

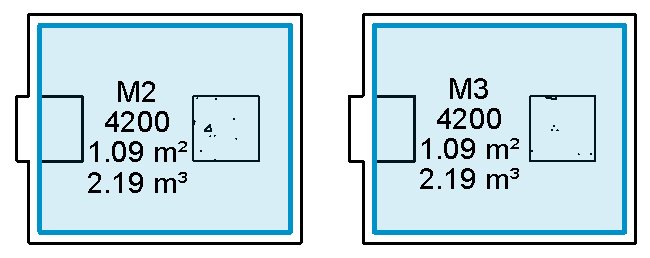

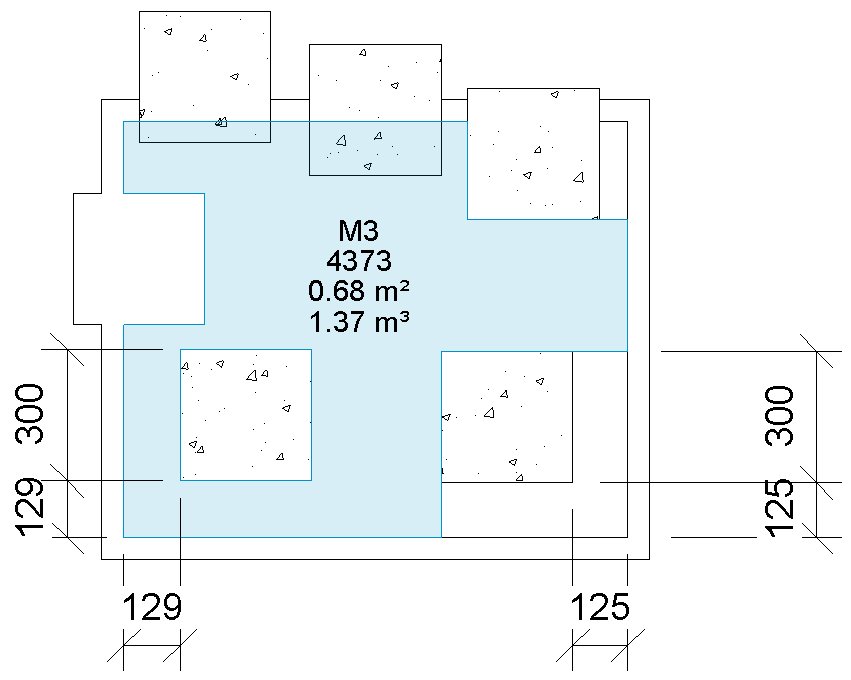

A čím je zvláštní místnost M3?

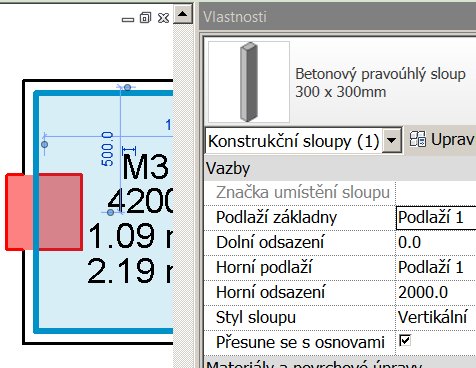

V místnosti M3 se nachází sloupy, kterým po výběru ve vlastnostech parametr Ohraničení místnosti chybí. Takže opět s objektem místnost nespolupracují.
Co s tím?

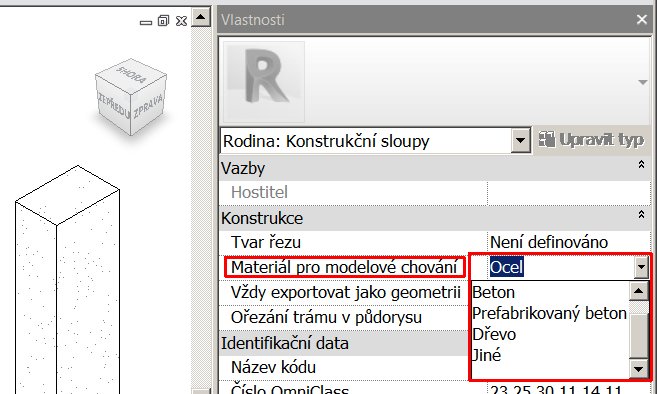

Otevřeme rodinu sloupu a v panelu Vlastnosti najdeme parametr Materiál pro modelové chování. Tento parametr definuje určité chování prvků na základě jejich materiálu. Vybrat lze z následujících možností:
- Ocel: Umožňuje oříznutí i uzly tvaru pro prvek.
- Beton: Umožňuje chování automatického připojení betonu a hostování výztuže. Vypíná uzly tvaru.
- Prefabrikovaný beton: Umožňuje chování automatického připojení betonu, hostování výztuže a uzly tvaru.
- Dřevo: Umožňuje pro prvek výřez i uzly tvaru.
- Jiné: Vypne uzly tvaru a skryje skryté čáry prvku v konstrukčních pohledech.
Mimo tyto, jistě velmi důležité vlastnosti, mají jednotlivé materiály ještě vliv na spolupráci s místností a zobrazení dříve popisovaného parametru Ohraničení místnosti. A ten z vlastnosti sloupu zmizí, pokud zde bude nastavena volba Ocel nebo Jiné. V ostatních případech (Beton, Prefabrikovaný beton, Dřevo) se tento parametr objeví.
