Autodesk Revit - Přepínač náhledu viditelnosti v Editoru rodin

Další šikovnou novinkou je lepší znázornění geometrie rodiny vzhledem ke třem úrovním detailu, nastavení parametru viditelnosti a typu pohledu. Úprava se týká prostředí Editoru rodin a to zavedením přepínače pohledu, obdobně jako třeba u zobrazení vazeb v projektu. Geometrii rodiny můžete vytvářet, testovat a upravovat bez nutnosti opakovaného načítání rodiny do projektu.

Na našem příkladu si na viditelnosti dnes ukážeme zároveň i několik dalších tipů.

Co tedy můžeme z ukázky vyčíst:

1. přepínání viditelnosti přímo v Editoru rodin
2. způsoby přepínání textů podle nějaké hodnoty
3. využití vzorce pro ošetření krajních mezí
4. použití znaku „mínus“ v názvu parametru

Požadavky na funkčnost rodiny:

při zadání hodnoty parametru „cislo (1-4)“ mimo interval <1, 4> se objeví text “Chyba rozsahu”, jinak se objeví vlastní zadaná hodnota 1 až 4.

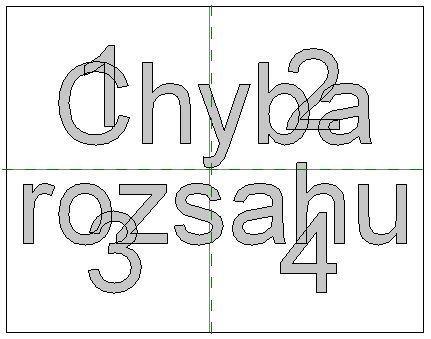

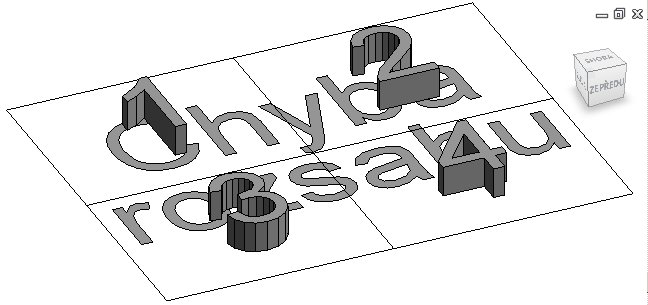

Pracovní vzhled rodiny se všemi objekty „přes sebe“.

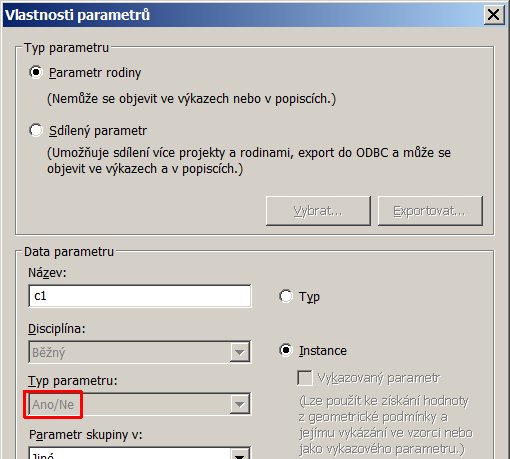

Založení parametrů viditelnosti c0 až c4. Parametr je typu Ano/Ne.

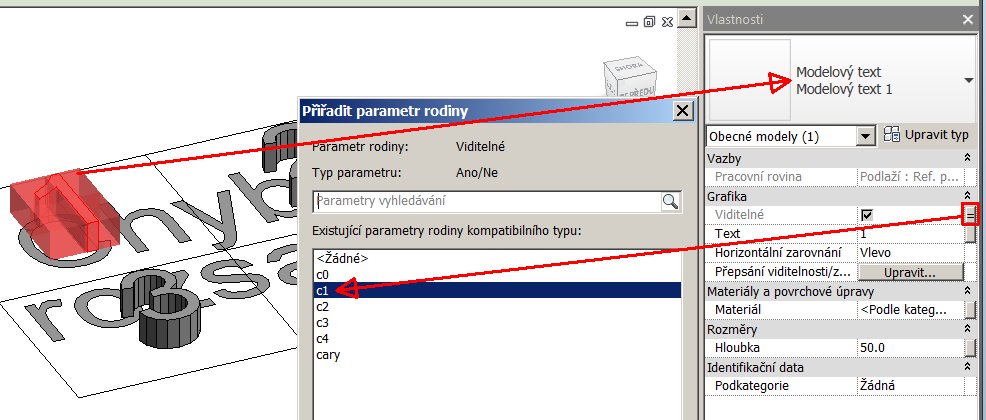

Svázání viditelnosti textu s parametrem (1 na c1, 2 na c2 atd....)

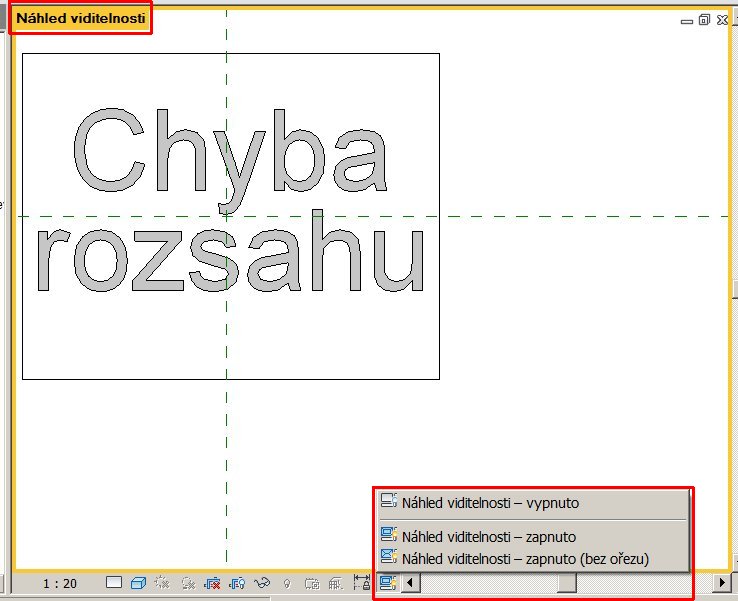

Zapnutí nového přepínače „Náhled viditelnosti - zapnuto“.

Objeví se okno se žlutým okrajem. A pokud máme u některého objektu nastavené různé stavy viditelnosti úrovně detailu (Hrubý-Střední-Jemný), můžeme je ihned při přepínání úrovně ve žlutém okně sledovat. V našem příkladě zde si ukážeme využití standardního parametru Viditelné spřaženého s vlastními parametry, které nakonec ovládá parametr jediný.

Zapnutí okna náhledu viditelnosti:

Nastavení parametru „cislo (1-4)“ na 0, objeví se text s chybou rozsahu.

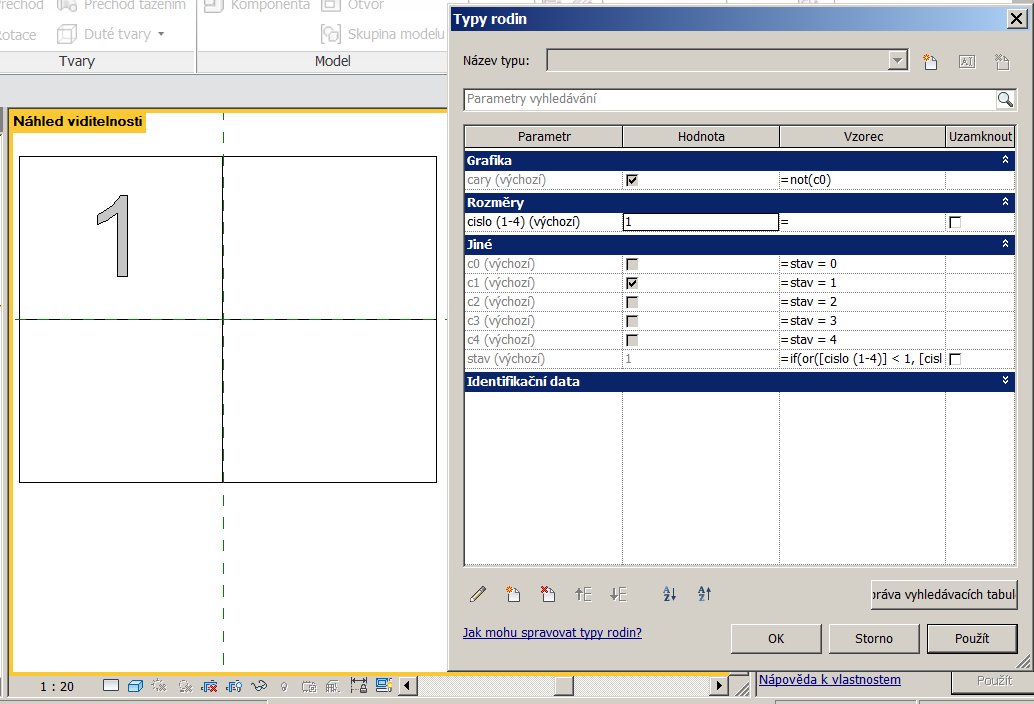

Nastavení parametru „cislo (1-4)“ na 1, objeví se text 1.

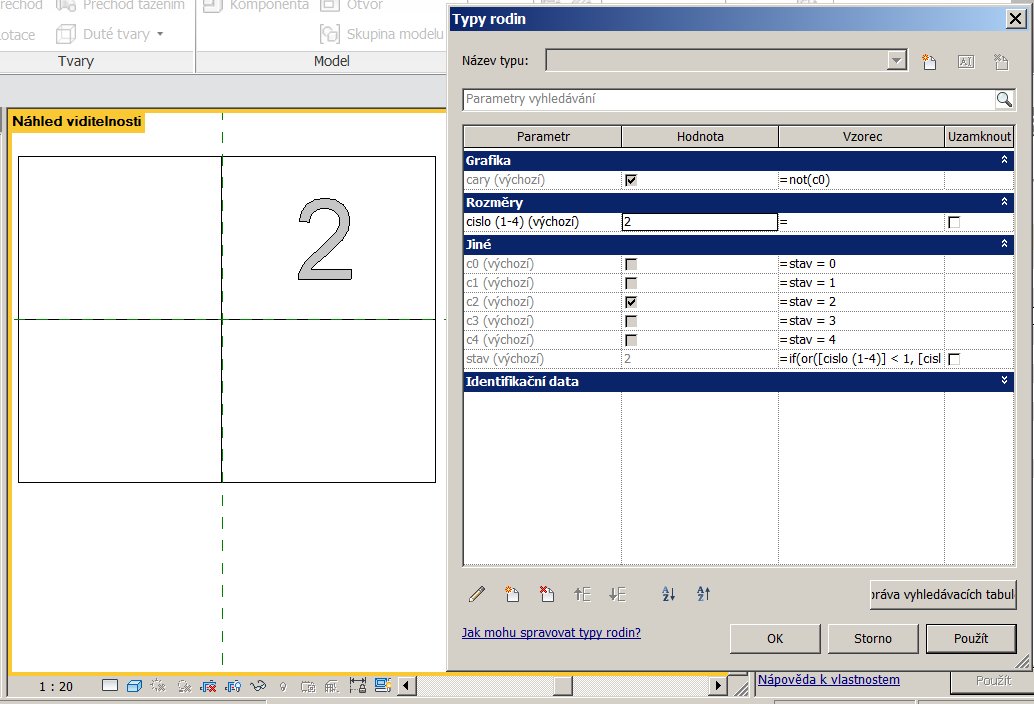

Nastavení parametru „cislo (1-4)“ na 2, objeví se text 2.

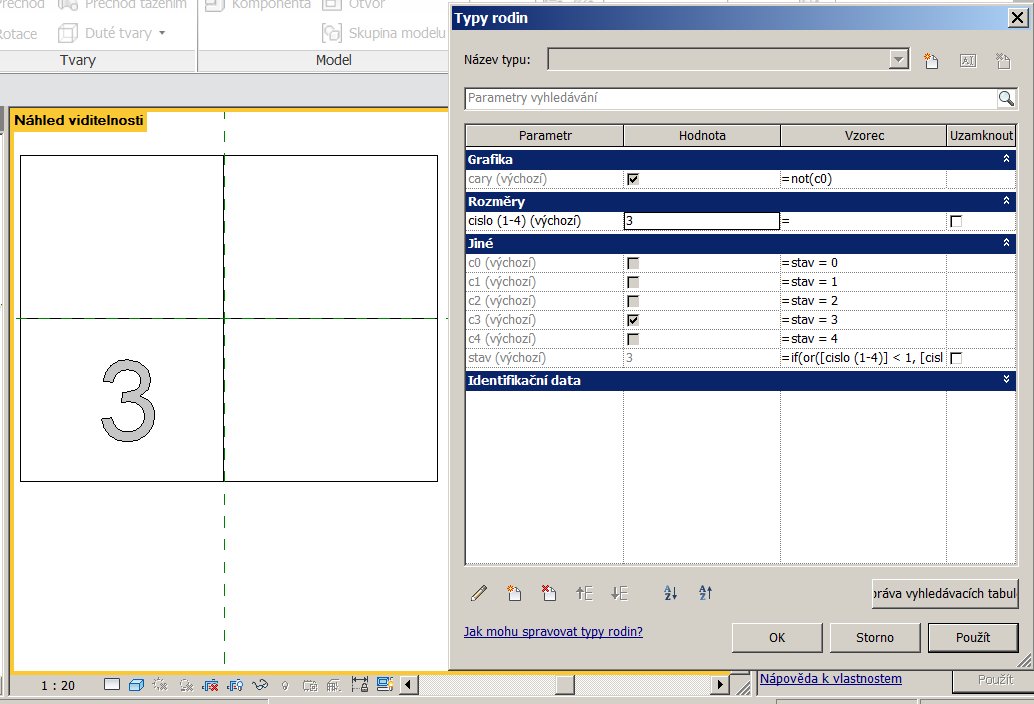

Nastavení parametru „cislo (1-4)“ na 3, objeví se text 3.

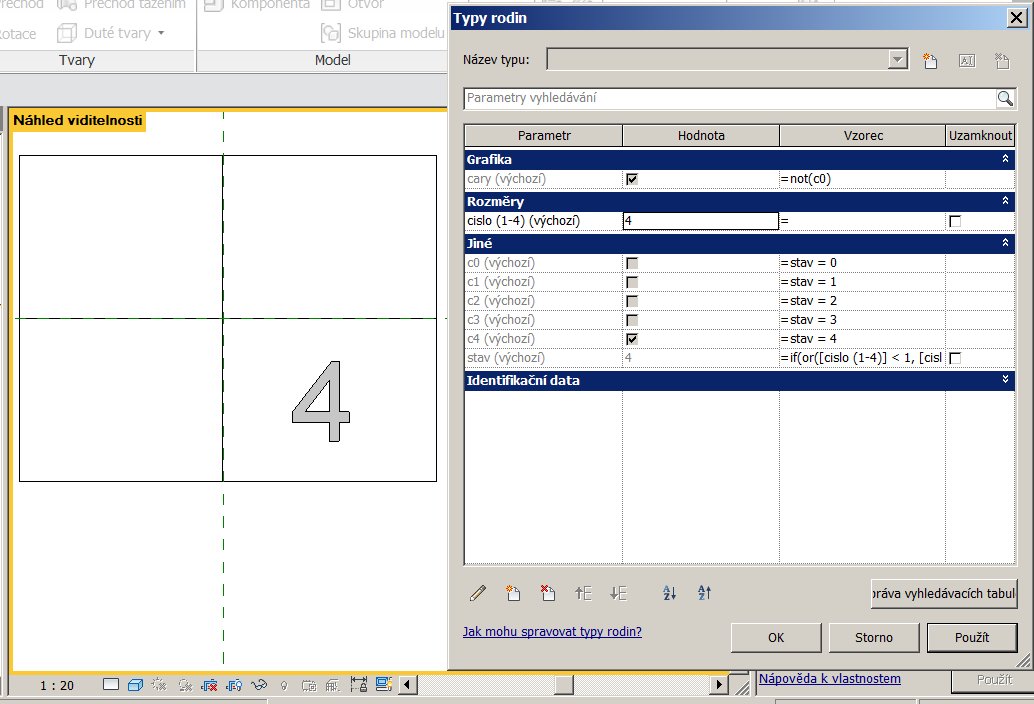

Nastavení parametru „cislo (1-4)“ na 4, objeví se text 4.

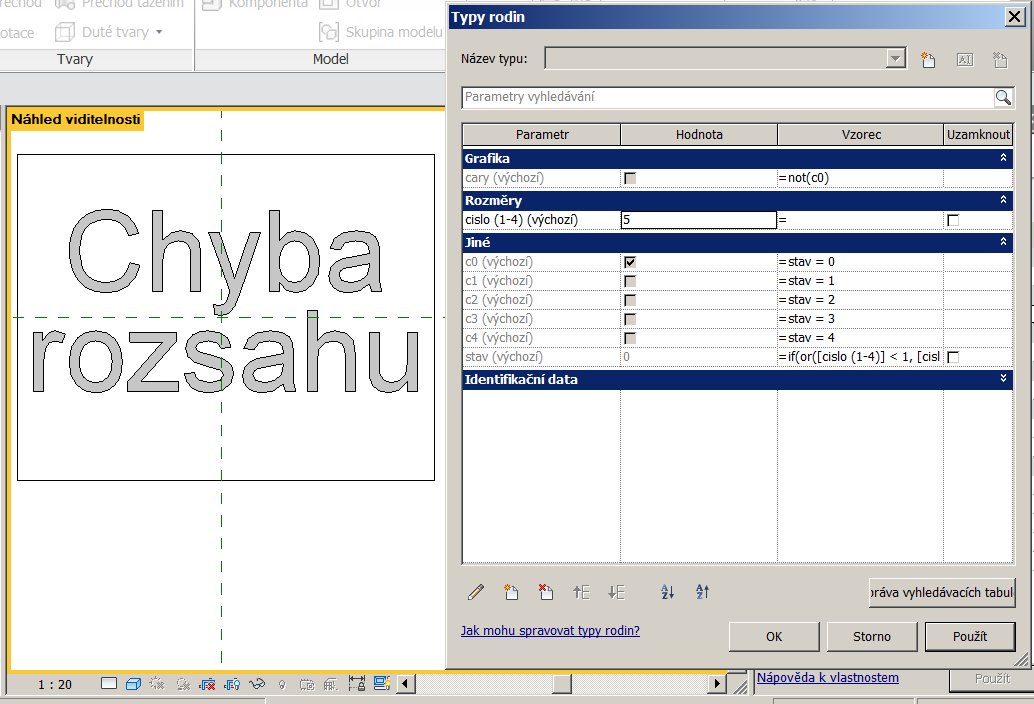

Nastavení parametru „cislo (1-4)“ na 5, objeví se text s chybou rozsahu.

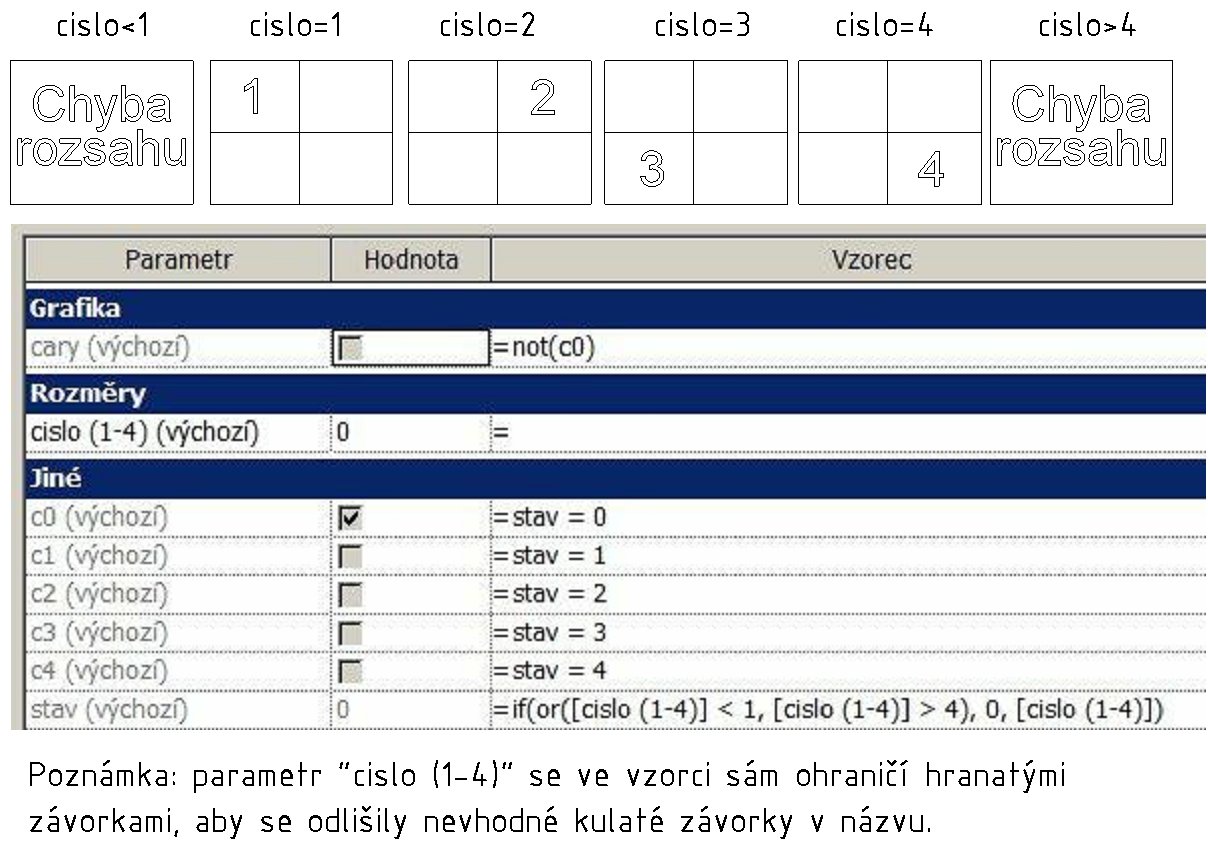

A ještě jeden souhrnný obrázek s možnostmi rodiny použité v projektu:
