V rámci novinek uvolněných v aktualizaci 2018.1 se dnes podívejme na zajímavou možnost organizace prohlížeče pro výkazy a tabulky. Jedním z mnoha důvodů této potřeby je například řazení tabulek dle stejné kategorie, třeba tabulek dveří podle výškových úrovní.
Jak na to?

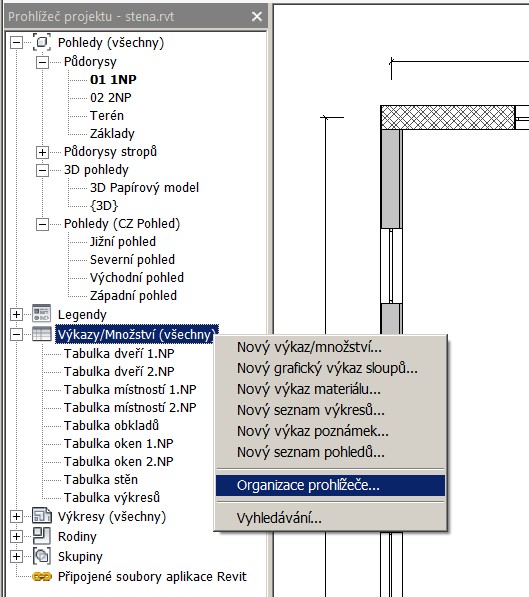

Pravým tlačítkem nad stromem Výkazy/Množství si z menu vybereme volbu Organizace prohlížeče...

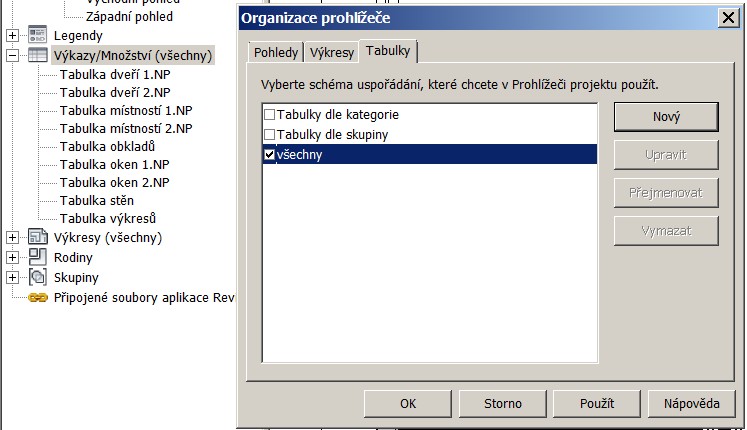

Na nové kartě Tabulky si založíme nový filtr, třeba Tabulky dle kategorie.

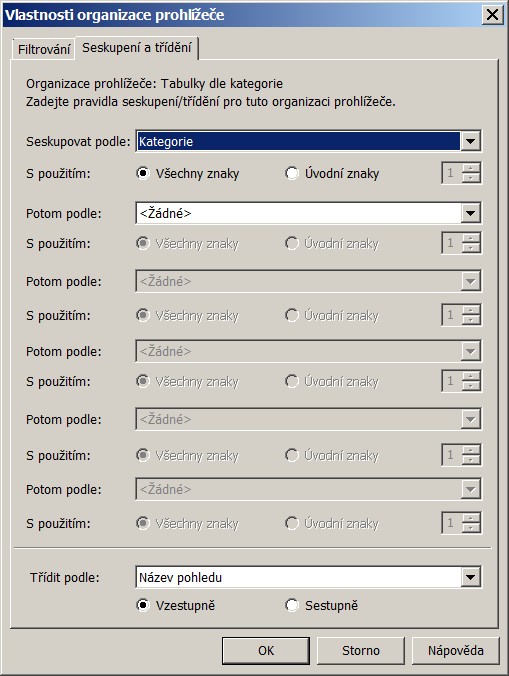

Na kartě Seskupení a třídění si vybereme ze seznamu volbu Kategorie.

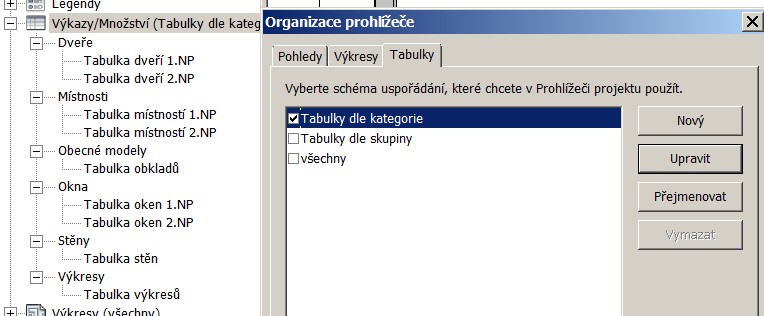

Po zapnutí filtru se vlevo objeví jiné členění řádků s tabulkami.
Pokud bychom chtěli třídit podle našeho vlastního parametru, např. oddělit tabulky podle zaměření (výplně, stěny, ostatní ...), tak si nejdříve musíme tento parametr vytvořit.
Z karty Správa si spustíme nástroj Parametry projektu.
Zde založíme nový Parametr projektu. Pokud nám bude stačit jeho použití pouze v tabulkách, nemusí být tzv. Sdílený parametr.

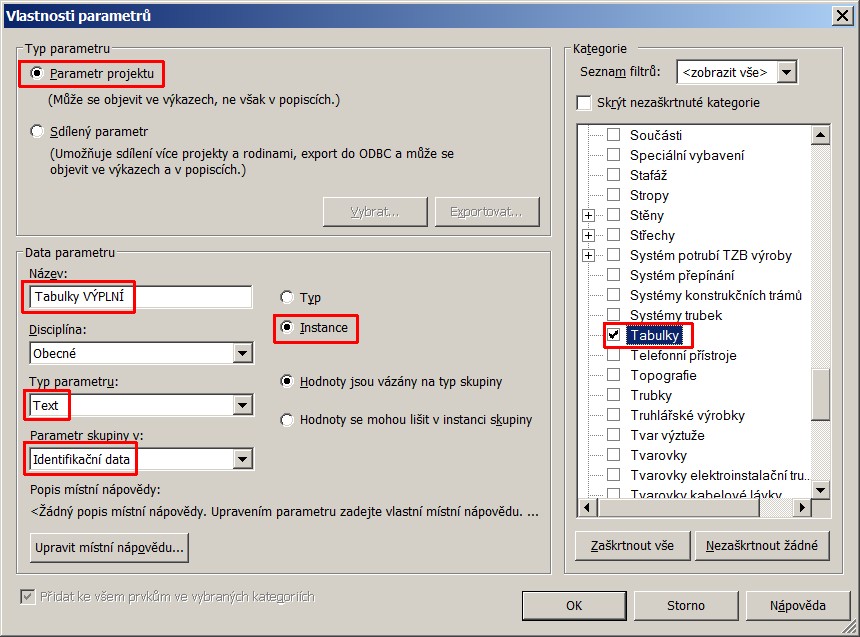

Vlastnosti parametru jsou podle obrázku následující (červené obdélníky):

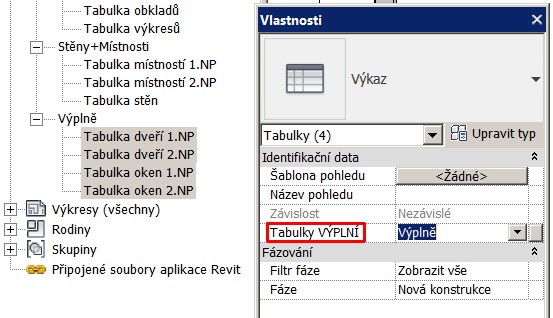

Po založení parametru již můžeme pro každou tabulku v panelu Vlastnosti zapsat libovolný název její skupiny. V našem příkladu jsem zvolil názvy skupin Výplně, Stěny+Místnosti a Ostatní.

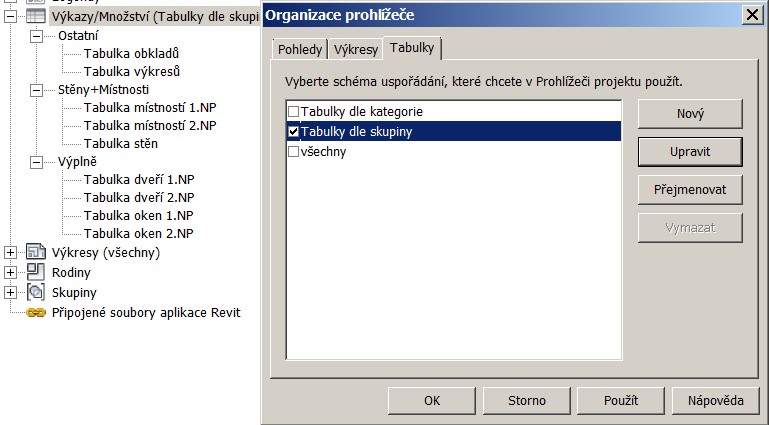

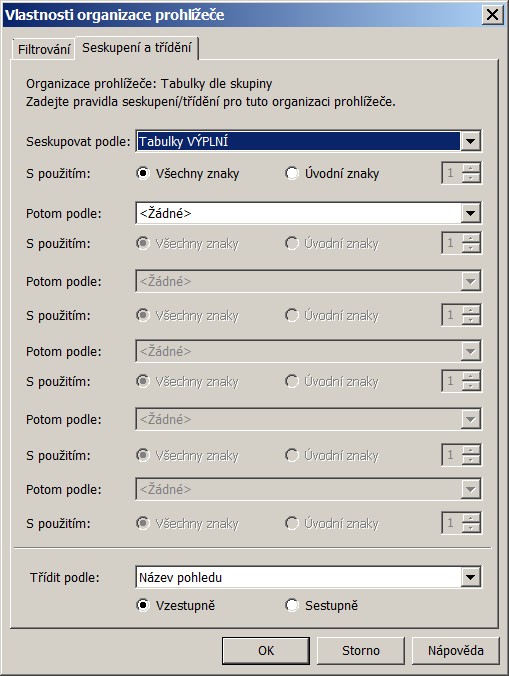

Potom po založení filtru „Tabulky dle skupiny“ v panelu Organizace prohlížeče a seskupování podle parametru projektu „Tabulky VÝPLNÍ“ se řazení řádků změní na požadovaný tvar.
Připomínám jen, že analogickým způsobem lze organizovat i všechny pohledy "vektorové". 🙂
