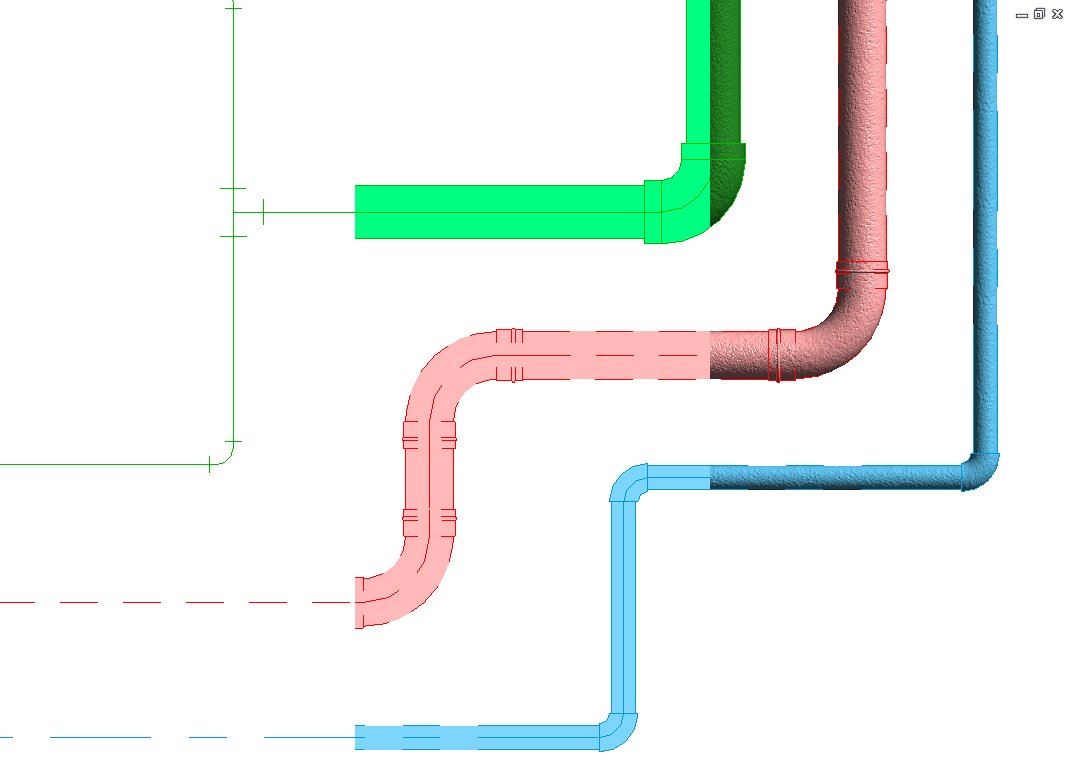

Občas je potřeba nějakým způsobem, třeba barevným, rozlišovat systémy trubek. Pokud vás zajímá barevné provedení (stínováním nebo rendrováním), pak jste na správném místě a tento příspěvek se této problematice věnuje.
Základem bude nastavení jednak patřičných pohledových filtrů a jednak materiálu v definici trubní systémy.

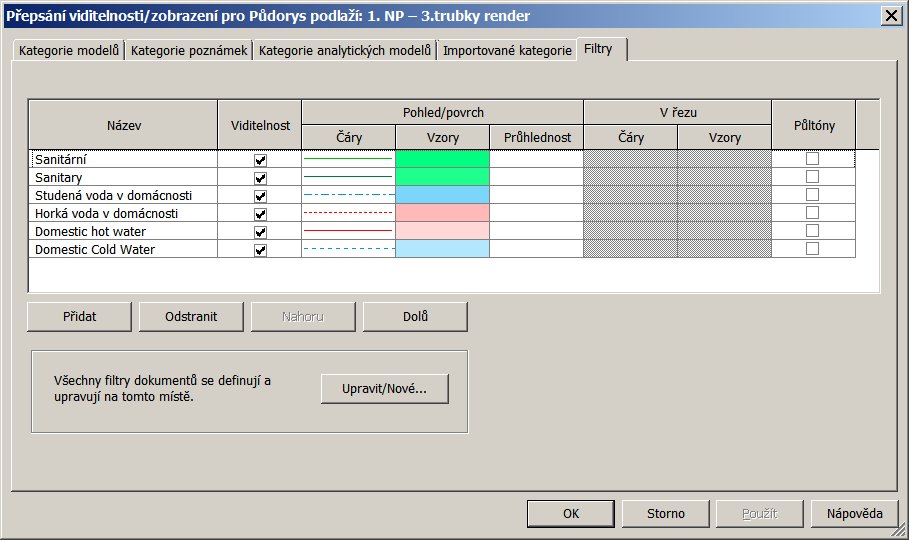

V pohledu, který má barevné značení zobrazovat, si spustíme nástroj VG (Přepsání viditelnosti/zobrazení) a na kartě Filtry si vytvoříme požadované filtry. V příkladu níže byly vytvořené 3 filtry pro trubky:
- sanitární (sanitary)
- horká voda v domácnosti (domestic hot water)
- studená voda v domácnosti (domestic cold water).
Poznámka: filtr s anglickým názvem je zde jako ukázka nutnosti pro použití v anglické verzi Revitu.

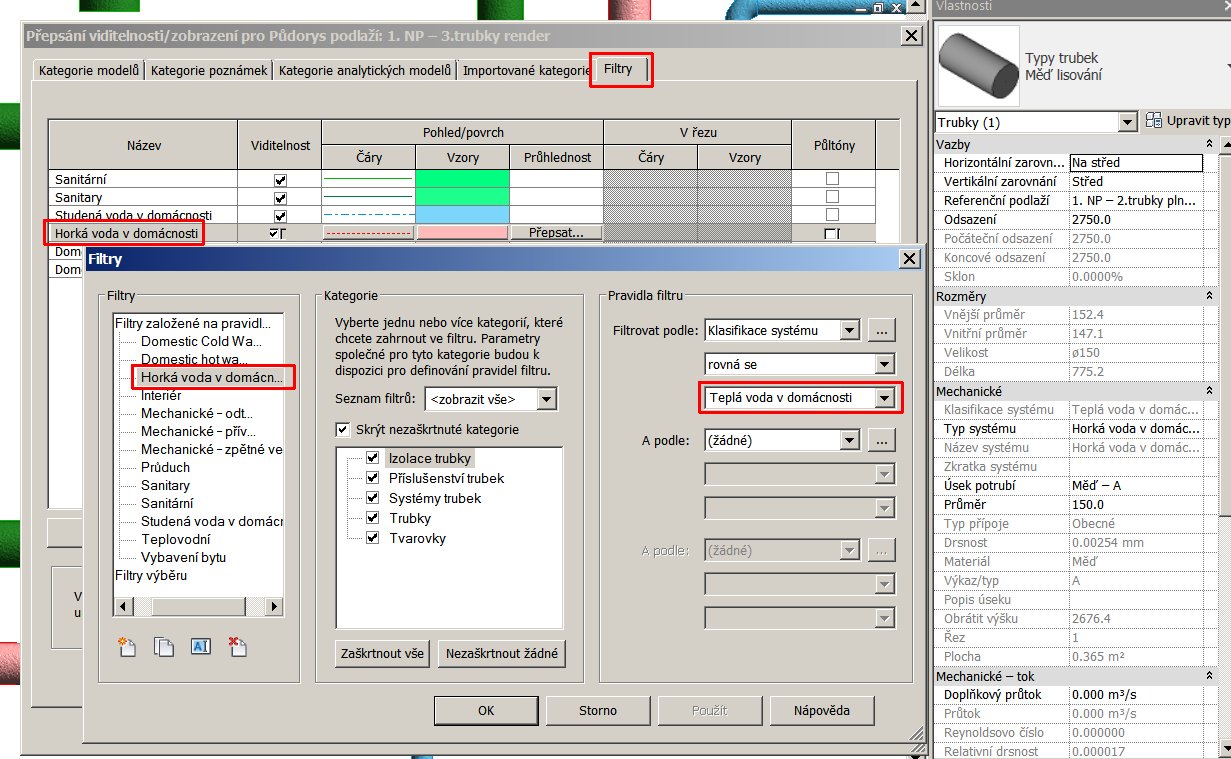

Jak je z následujícího obrázku patrné, filtr jménem „Horká voda v domácnosti“ ve své definici těží z Klasifikace systému s názvem „Teplá voda v domácnosti“. A to (název klasifikace) je už bohužel poplatné jazykové verzi Revitu. Proto tedy ta dvojjazyčnost názvů filtrů.
A jak je také z obrázku ještě vidět, principem nastavení filtru je:
- jeho jméno
- zatržení kategorií, se kterými má spolupracovat
- a pravidla filtru, zvoleného tak, abychom jím mohli naše trubky spolehlivě vybírat.

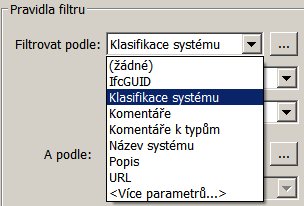

Pokud bychom chtěli zvolit nějaký jiný filtr, lze vybírat z následujícího seznamu:

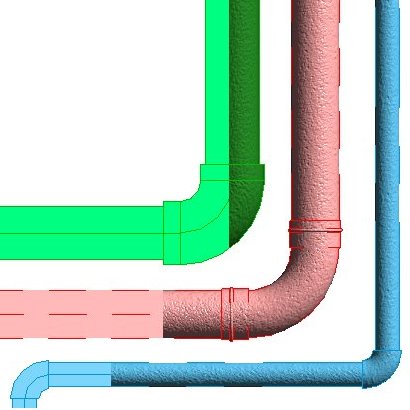

Zobrazení (skryté hrany nebo stínované) s podporou nastavení jednotlivých pohledů potom může vypadat takto:

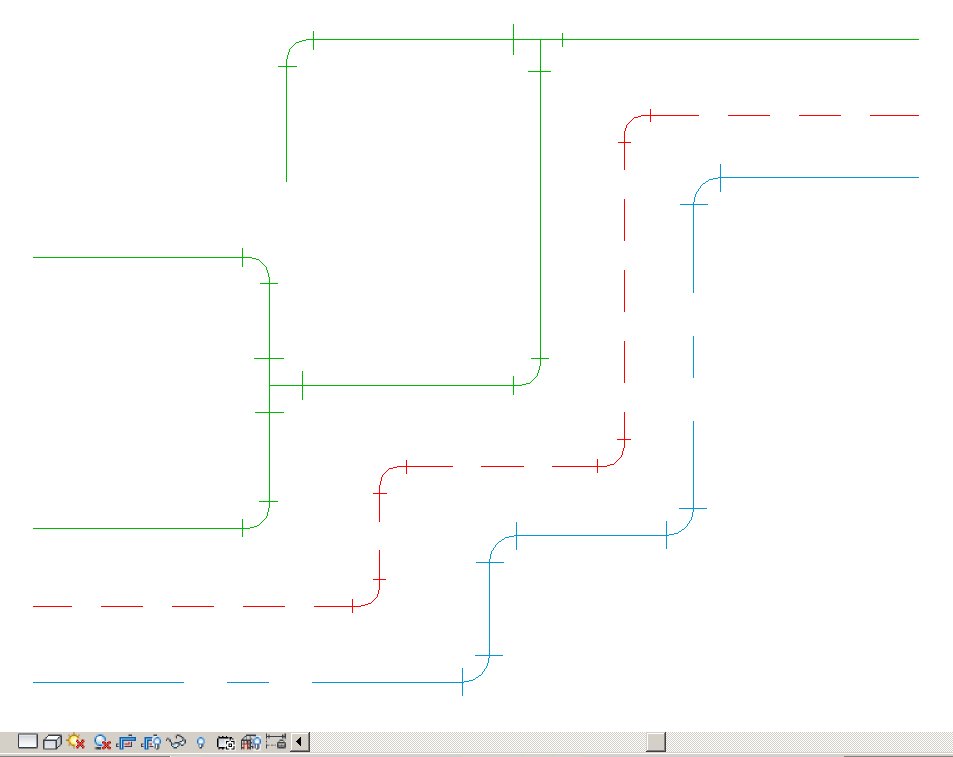

Osové schéma

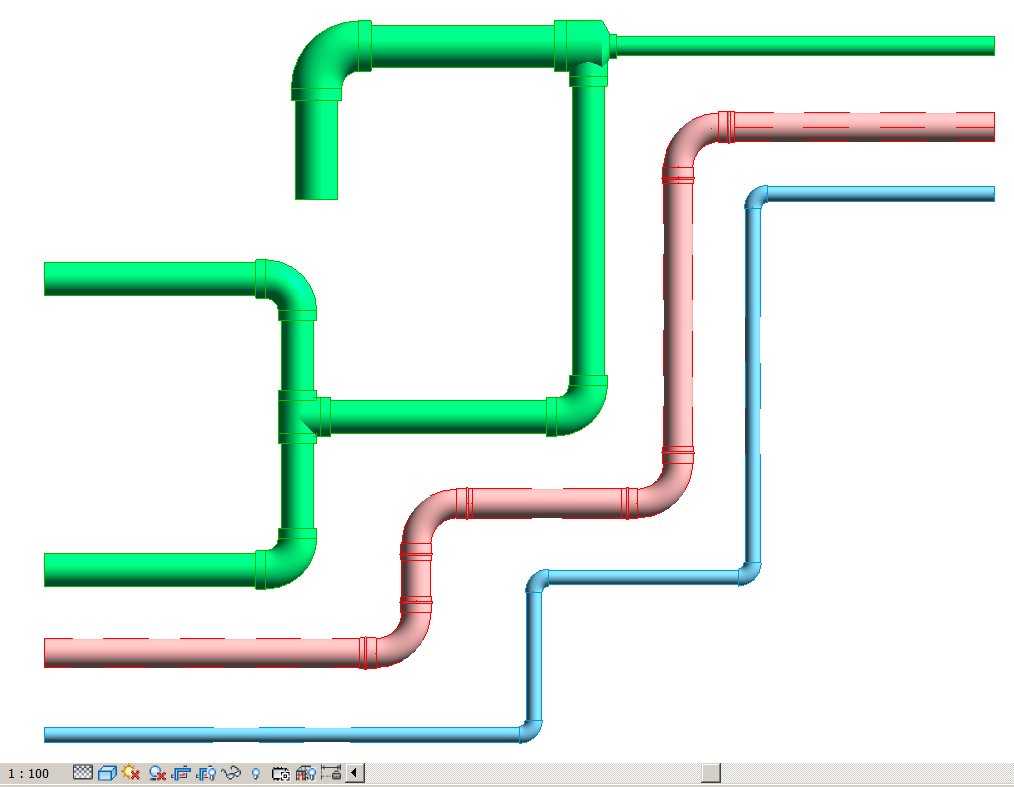

Stínované

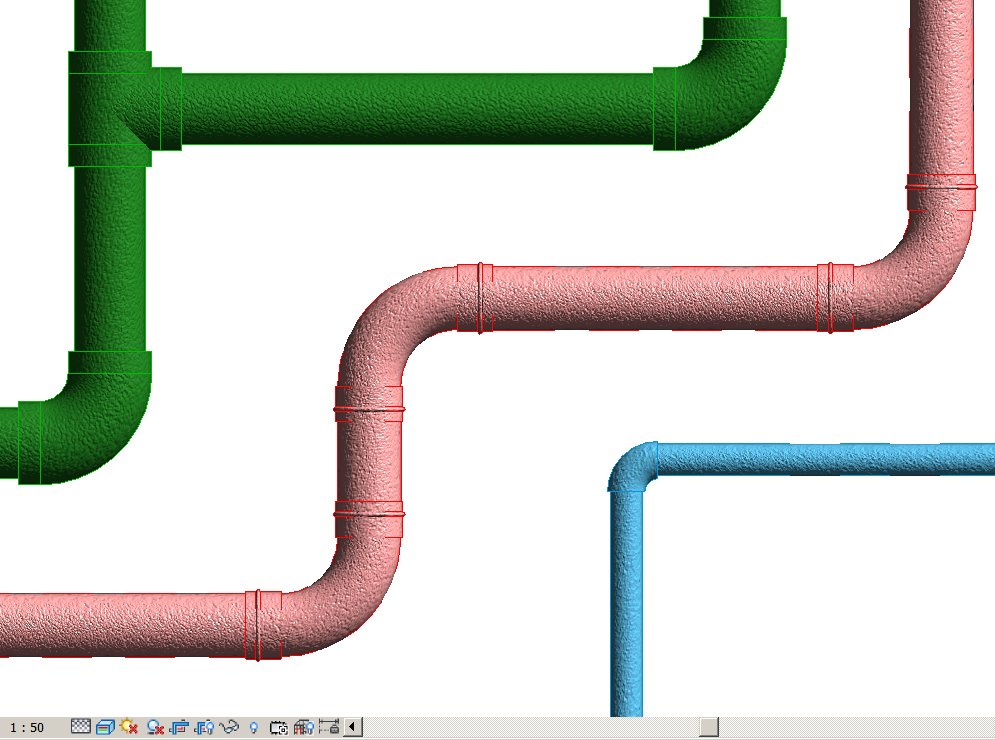

Rendrované

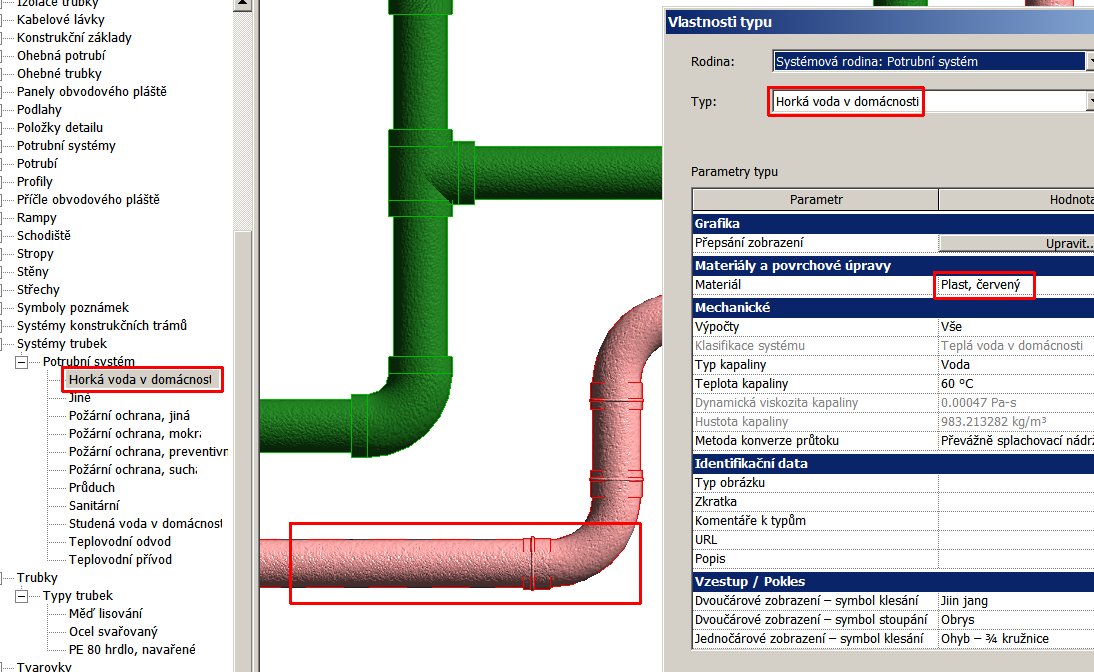

A ještě pro pořádek, kde se vlastně nastaví materiál pro rendrování?
V definici: Systémy trubek –> Potrubní systém –> např. Horká voda v domácnosti a položce Materiál.
A to je vlastně celé. 🙂
