Jedná se o přídavný modul pro AutoCAD Civil 3D, který umožní vkládat do trasy výhybky.
Autodesk Rail Layout Module je možné stáhnout v rámci předplatného sady Infrastructure Design Suite Premium/Ultimate a aplikace Civil 3D.

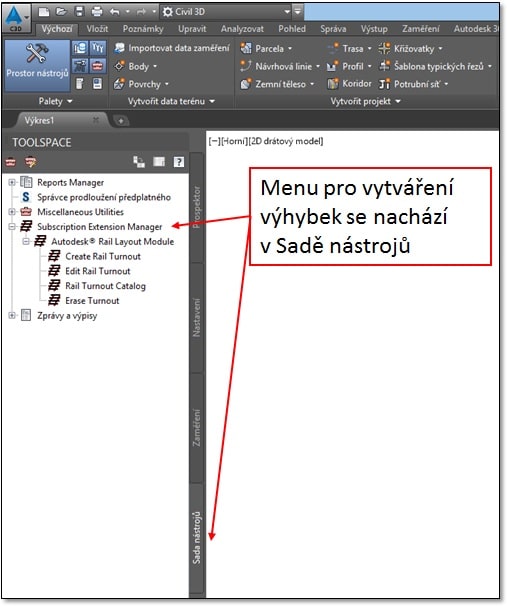

Po instalaci modulu se v prostoru nástrojů (TOOLSPACE) objeví v záložce Sada nástrojů menu pro tvorbu výhybek (Subscription Extension Manager).

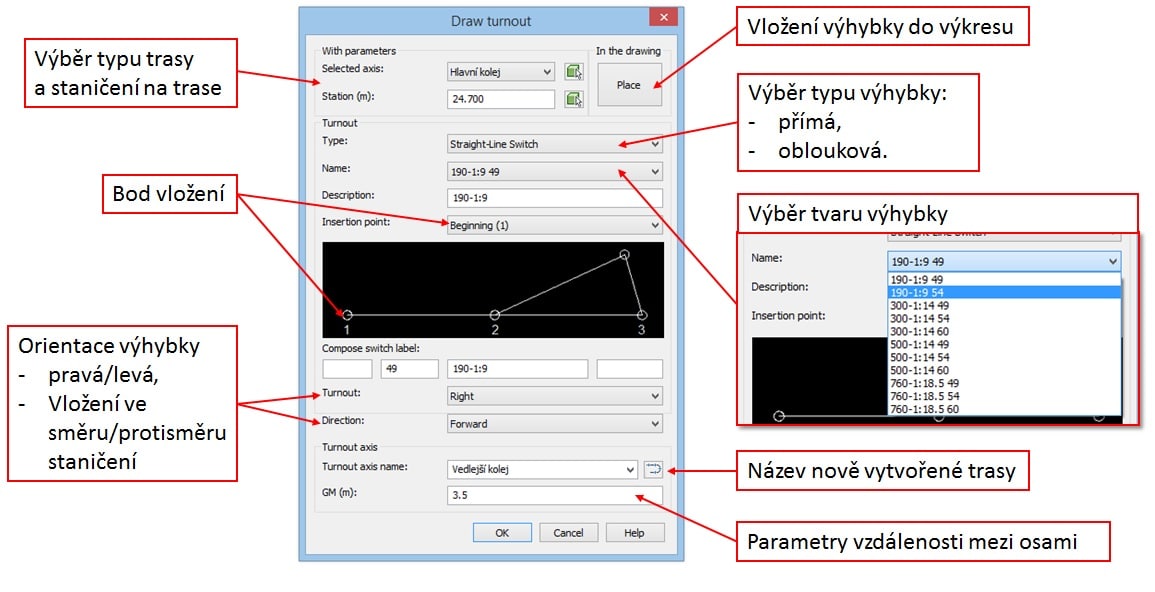

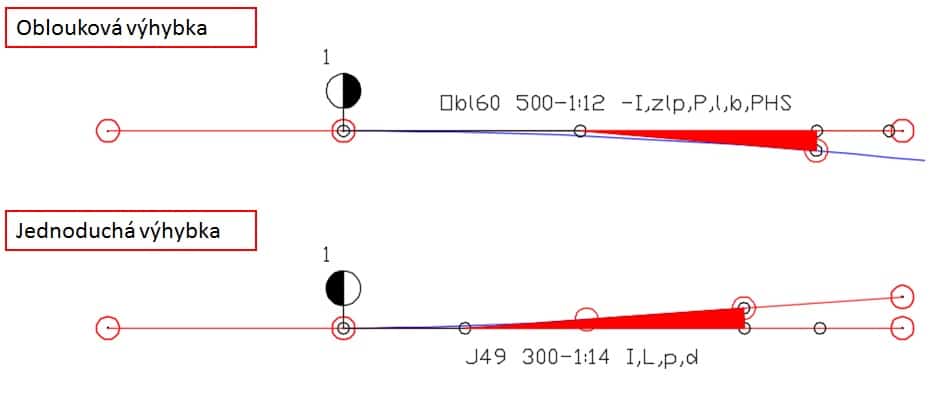

Modul umožňuje volbu vložení výhybky přímé a obloukové. Bohužel transformace výhybky v modulu není možná. V modulu jsou již nadefinovány výhybky jak přímé tak i obloukové. Následné napojení na nově vloženou výhybku do trasy se provádí za pomoci úpravy geometrie trasy.

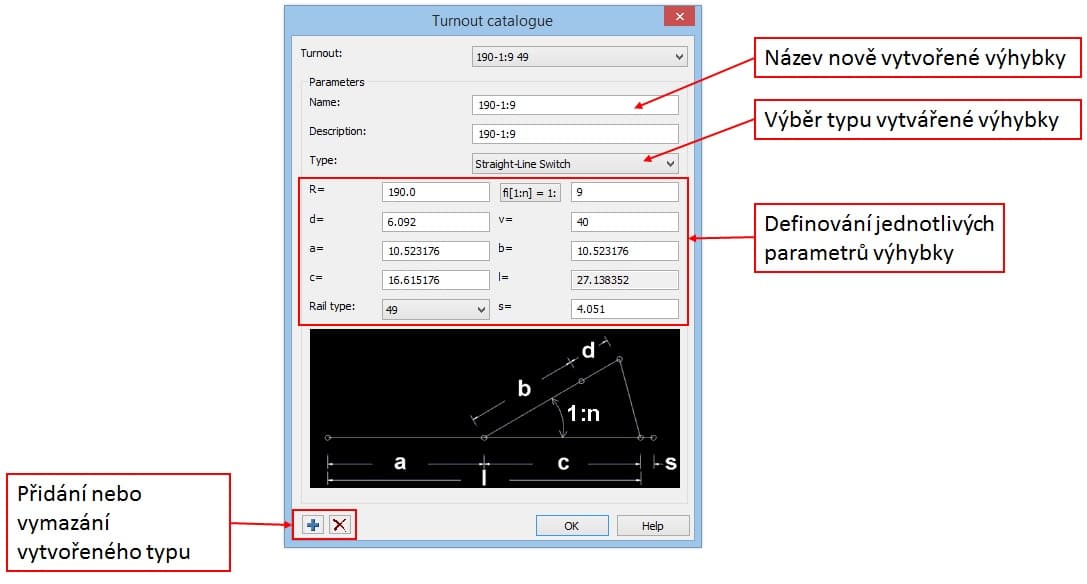

Modul také umožňuje tvorbu vlastního typu přímých a obloukových výhybek s definováním jednotlivých parametrů.
I přes chybějící transformaci výhybek věřím, že modul bude nápomocen při tvorbě směrového (výškového) řešení trasy.
