Často slýchám od uživatelů, proč se jim ve výkrese při kótování závitu zobrazuje i standardní stoupání, které tam nemá být. Všechno se odvíjí z tabulky závitu, která se nazývá Thread.xls. Tabulka Thread.xls obsahuje různé pracovní listy ve dvou formátech: Paralelní typ závitu nebo Zúžený typ závitu.

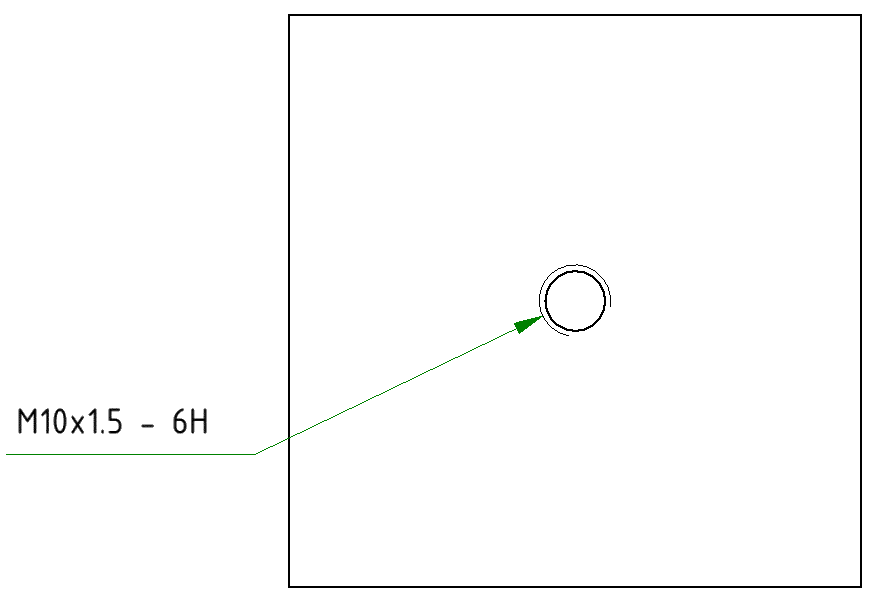

Závit se stoupáním
Závit bez stoupáním
Pracovní listy obsahují běžné průmyslové typy normalizovaných závitů a normalizované velikosti závitových děr. V této tabulce můžete tedy upravit listy pro:
- Změna pořadí třídění.
- Revize uživatelských definic závitu.
- Revize uživatelských názvů typů závitů.
- přidání uživatelského typu závitu nebo typu díry s vůlí.
Tabulka závitů (Thread.xls)
Abych Vám ulehčil práci se závity, připravil jsem pro Vás již upravenou tabulku závitů, kterou si stačí nakopírovat do složky s názvem „Design Data“. Na umístění „Design dat“ může mít vliv nastavení v možnostech aplikace nebo nastavení projektu. Následně si stačí nakonfigurovat styl zobrazení na výkrese.
Celý postup naleznete na následujícím videu:
Upravenou tabulku závitů pro verzi 2015 si stáhnete ZDE.
Upravenou tabulku závitů pro verzi 2014 si stáhnete ZDE.
