Často vidím u zákazníků, jak v Autodesk Inventoru ruší viditelnost určitých hran přímo na výkresu. Hlavní důvod je ten, že jsou zapnuty na pohledu skryté hrany, které však v určité části tvoří nepřehledné místo.

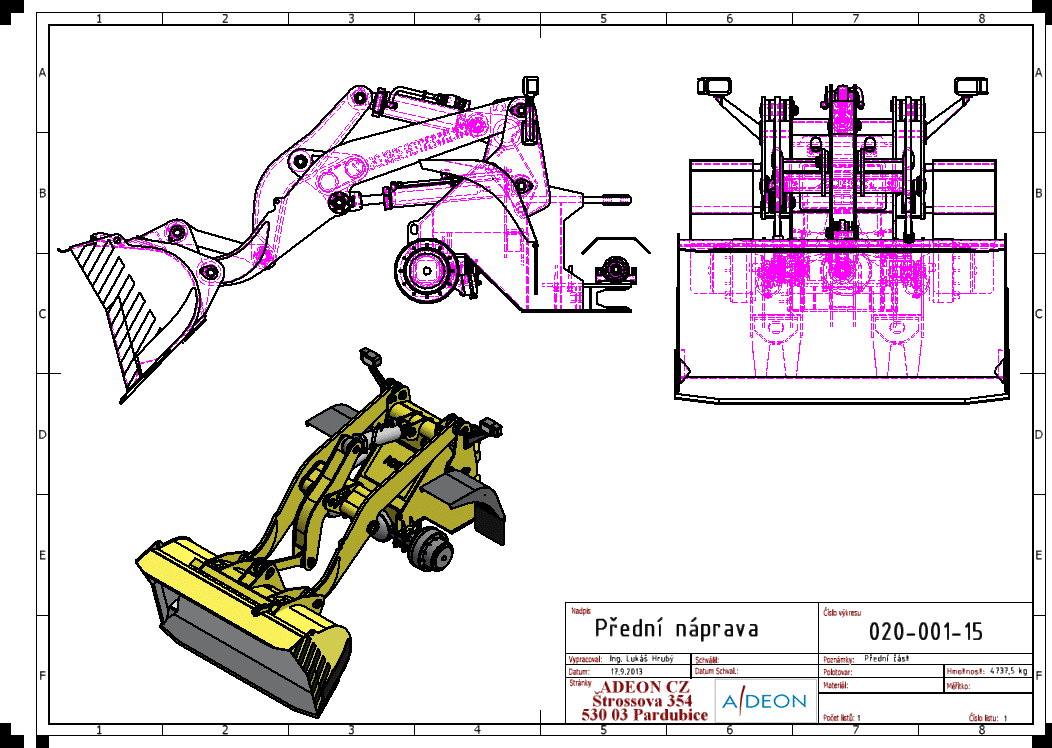

Pohledy na výkrese
Začneme tím, že skryjeme některé hrany na tomto modelu.

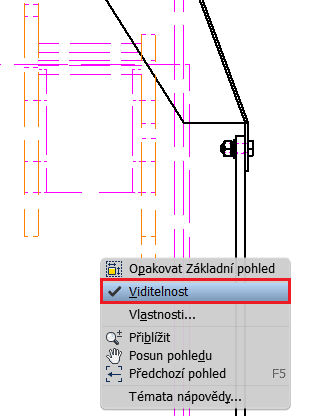

Zrušení viditelnosti
Nyní by mohl nastat problém, jak tyto hrany zobrazit.
Postup však je následující:
- Klikneme na pohled pravým tlačítkem a zvolíme možnost „Zobrazit skryté hrany“.

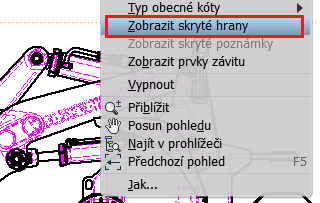

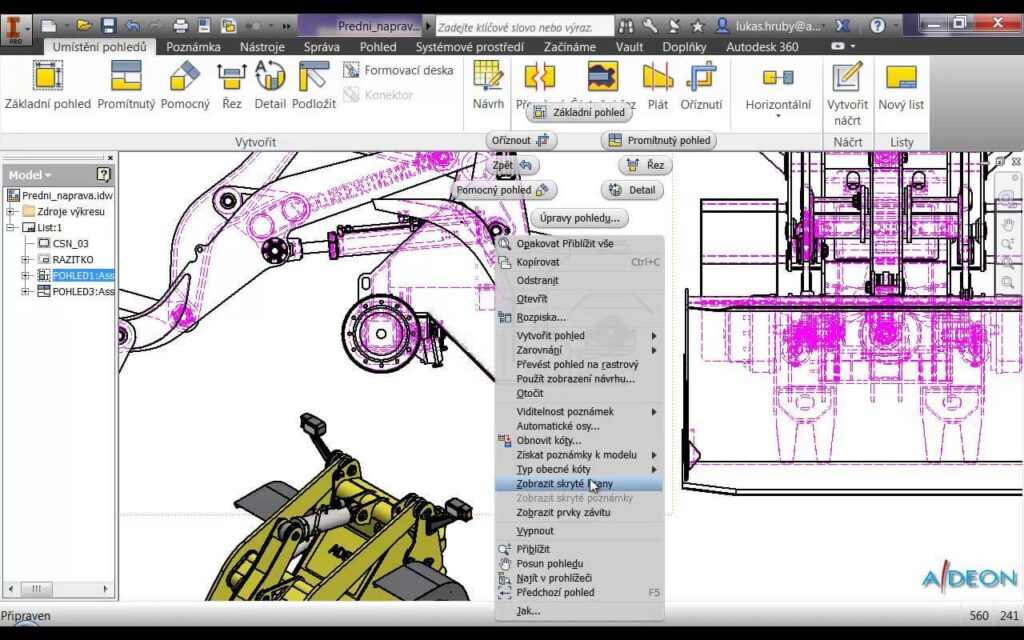

Zobrazit skryté hrany
- V dalším kroku vybereme skryté hrany, které chceme opět zobrazit.

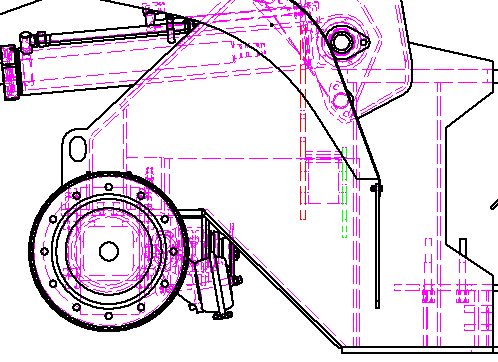

Vybraní skrytých hran
- Nyní klikneme pravým tlačítkem myši a zvolíme možnost „Hotovo“.

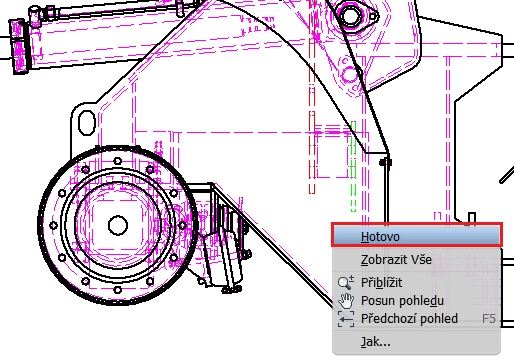

Potvrzení
Poznámka: Pokud budete chtít zobrazit všechny skryté hrany, můžete přeskočit druhý bod vybrat možnost „Zobrazit vše“.

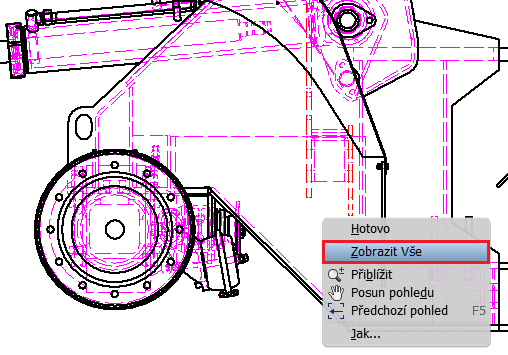

Zobrazit vše
