Pomocí příkazu obdélníkové pole lze tvořit pravidelné pole. Následně lze některé prvky vypnout, což však znamená delší dobu na konečnou úpravu. Problém může být následně v editaci prvků a v dohledávání prvků, které jsou vypnuty.

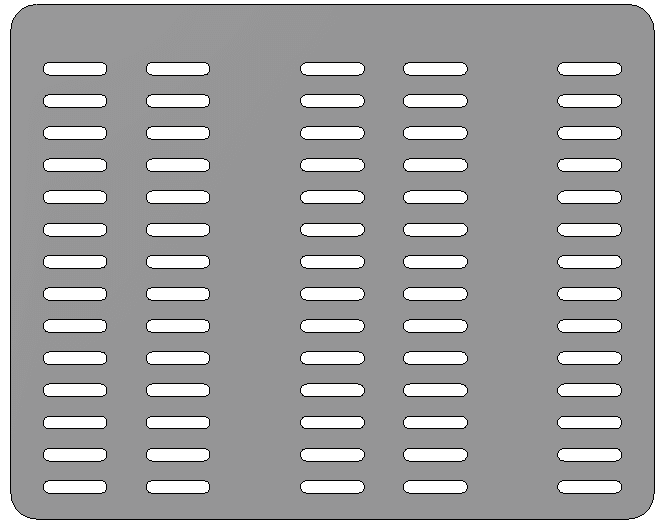

Pojďme se podívat, jakým způsobem v Inventoru vytvořit například toto nepravidelné pole.
Autodesk Inventor - Nepravidelné pole
Nepravidelné pole
Pro nepravidelné pole lze použít následující způsob:

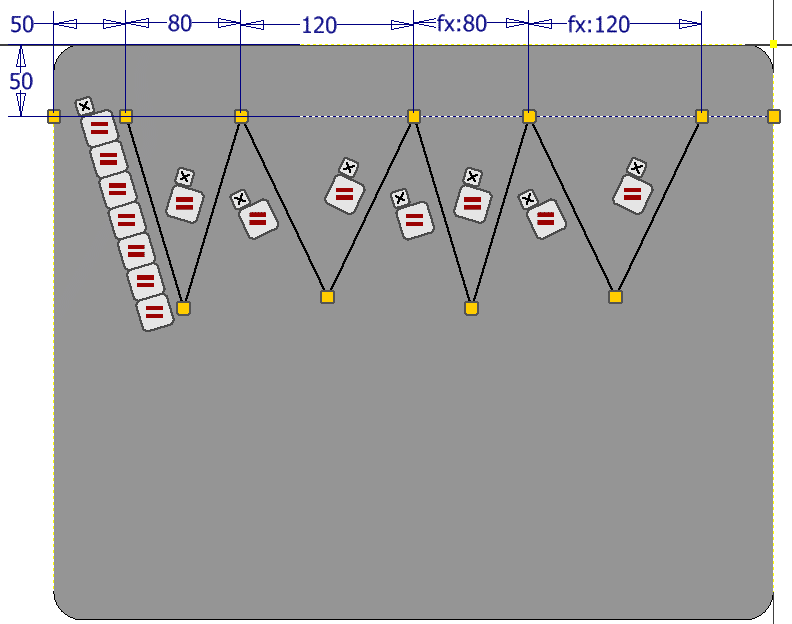

- Nejdříve si vytvoříme vzor pro nepravidelné pole.
- Tento vzor bude tvořen pomocí čar, které budou spojeny a následně budou stejně dlouhé, což umožníme vazbou „Stejné“.
Vzor pro nepravidelné pole

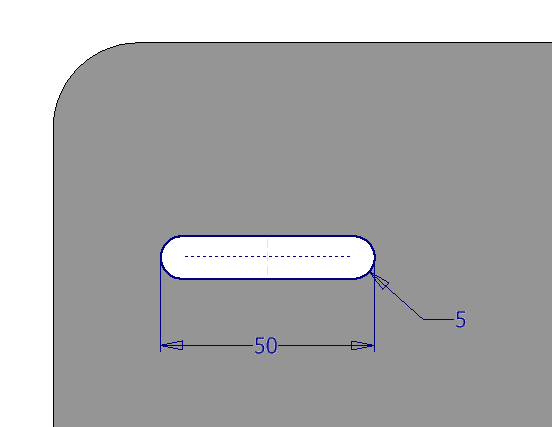

- Nyní si vytvoříme prvek, který budeme chtít duplikovat a uspořádat ji do sloupců.
Prvek pro rozmístění

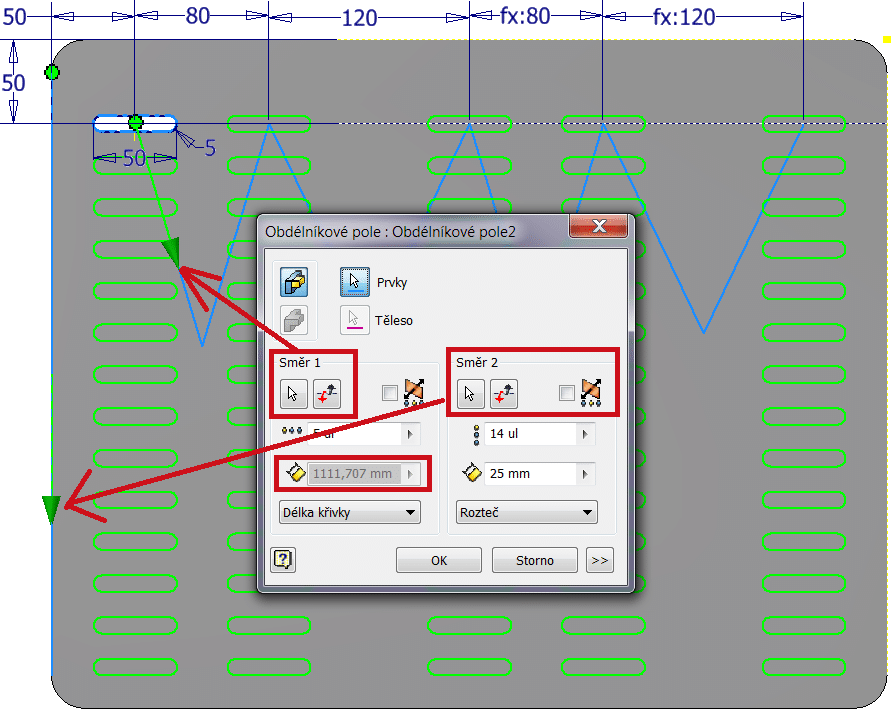

- Jako poslední bude vytvoření obdélníkového pole. Vybereme si tedy obdélníkové pole a zvolíme si nejdříve prvek, který budeme chtít duplikovat a následně si zvolíme směr1, který bude tvořen nakreslenou trajektorií.
- Nastavíme si počet komponent a délku pole.
Obdélníkové pole
- Potvrdíme nastavené obdélníkového pole.
- Pokud budeme chtít editovat vzdálenost sloupců, stačí přejít do náčrtu a změnit jednotlivé kóty, které zadávají vzdálenost prvků.
Celý postup můžete shlédnout na následujícím videu:
