Dostal se ke mně dotaz, jakým způsobem bychom mohli zjistit kvadratický moment průřezu plochy. První myšlenka hned byla přes matematický výpočet, ale v dnešní době můžeme využít právě různé softwary a v tomto případě i Autodesk Inventor. Nechci nabádat k lenivosti, ale tato cesta je mnohem rychlejší.
Kvadratický moment
Jak tedy rychle zjistit kvadratický moment průřezu plochy

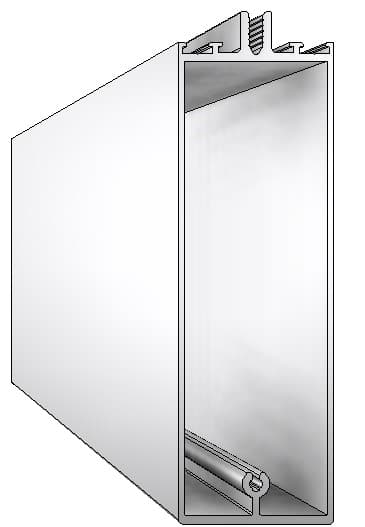

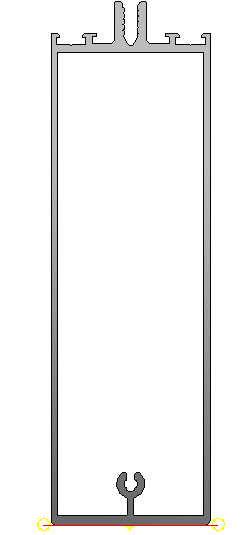

Pro ukázku jsem vybral tento typ hliníkového profilu
Hliníkový profil
iVlastnosti

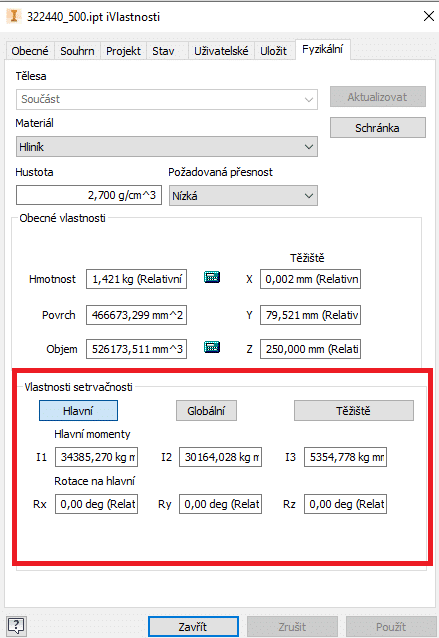

Jako první věc, která by každého nejspíš napadla, tak by bylo prozkoumat iVlastností 3D modelu a třeba kartu „Fyzikální“. Zde se však najdou různé hodnoty avšak pro moment setrvačnosti. Moment setrvačnosti J (kg.m2) je fyzikální veličina, která vyjadřuje míru setrvačnosti tělesa při otáčivém pohybu. Její velikost závisí na rozložení hmoty v tělese vzhledem k ose otáčení. Největší J má těleso, které má hmotu soustředěnou co nejdále od osy rotace.
Moment setrvačnosti
Vlastnosti oblasti

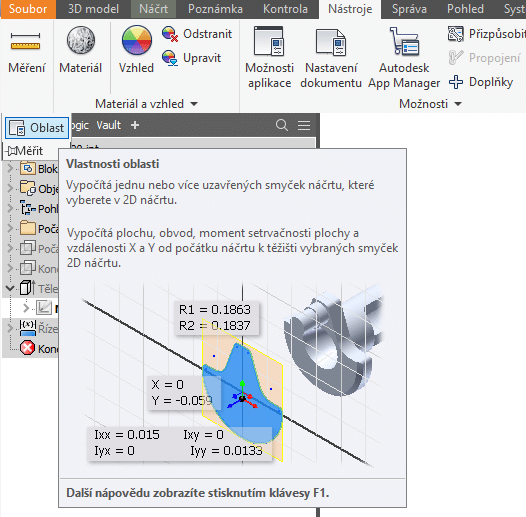

My však chceme zjistit kvadratický moment průřezu hlavní plochy. V tomto případě stačí přejít do náčrtu a zvolit příkaz „Oblast“ na kartě „Nástroje“.
Příkaz „Oblast“

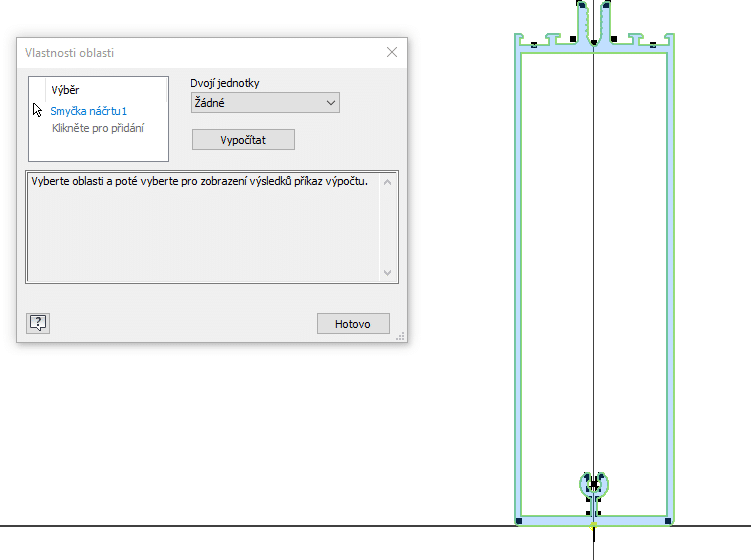

Následně si vybereme oblast, popřípadě zvolíme duální jednotky a potvrdíme výpočet.
Momenty setrvačnosti plochy

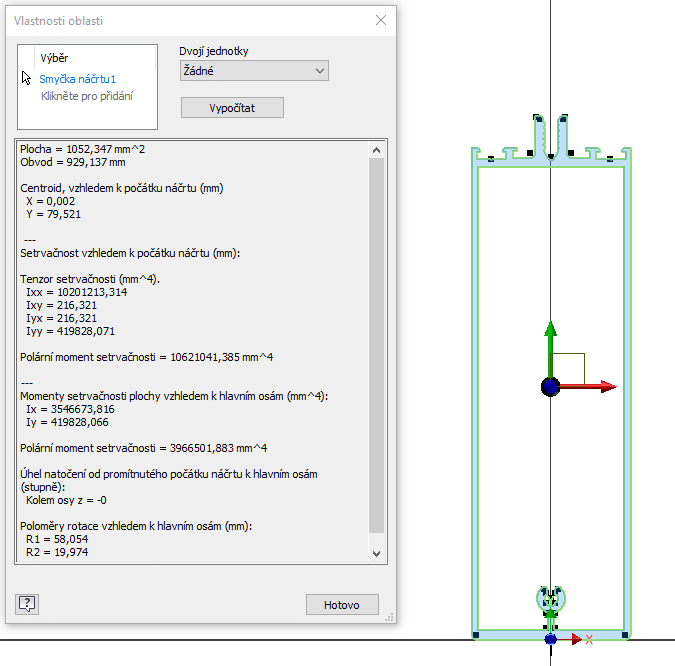

Po zpracování výpočtu se zobrazí dialogové okno, kde jsou vypsány veškeré výsledky včetně požadovaných momentu Ix a Iy.
Výsledné hodnoty
