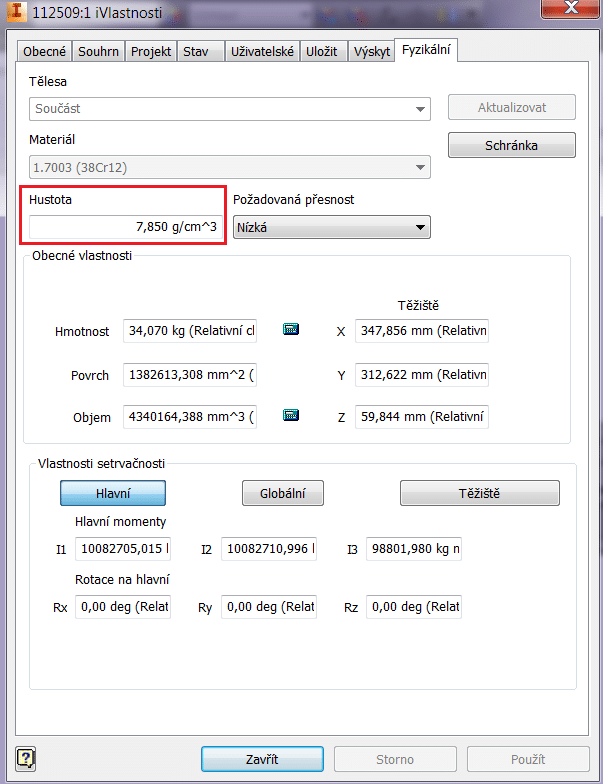

Do nového roku jsem pro Vás připravil tip, jak si namapovat sloupec pro hustotu přímo do kusovníku na výkrese. V tomto článku se tedy podíváme na to, jak si přidat hustotu do kusovníku. Hustota se standardně vyskytuje v iVlastnostech u dílů a je závislá na zvoleném materiálu.
iVlastnosti
Bohužel, tuto vlastnost nelze namapovat do rozpisky nebo do kusovníku na výkrese. Na následujícím postupu si ukážeme možnost, jak si vytvořit výraz iVlastnosti pro hustotu přímo v rozpisce.
Postup je následující:
1. Otevřeme si sestavu.

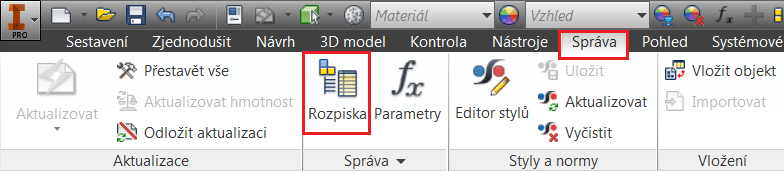

2. Na kartě „Správa“ si zvolíme příkaz „ Rozpiska“.
Rozpiska
3. Přejdeme na kartu „Pouze součásti“.

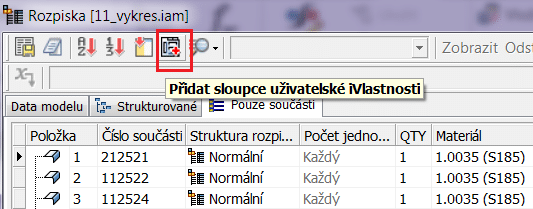

4. Zde si přidáme novou uživatelskou iVlastnost, kterou si nazveme „Hustota“.
Nová uživateslká iVlastnost
5. V dialogu vybereme buňku, kde chceme výraz vytvořit.

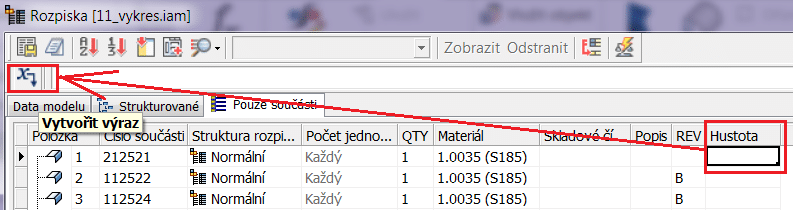

6. Klikneme na tlačítko „Vytvořit výraz“.
Vytvoření nového výrazu

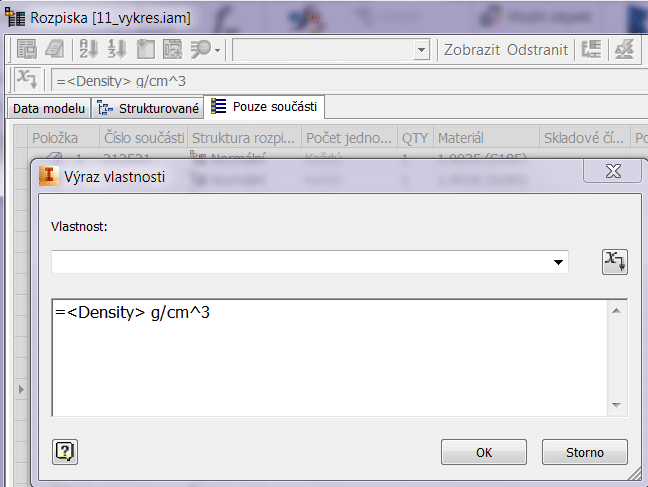

7. V dialogu „Vlastnost výrazu“ vytvořte tento výraz: =<Density> g/cm^3
Výraz pro hustotu
8. Stisknutím tlačítka OK zavřeme dialog.

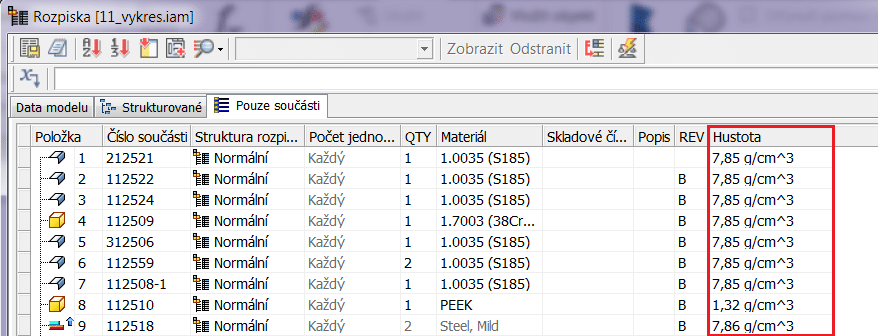

9. Rozkopírujeme vlastnost do všech řádku pro hustotu.
Rozkopírování výrazu

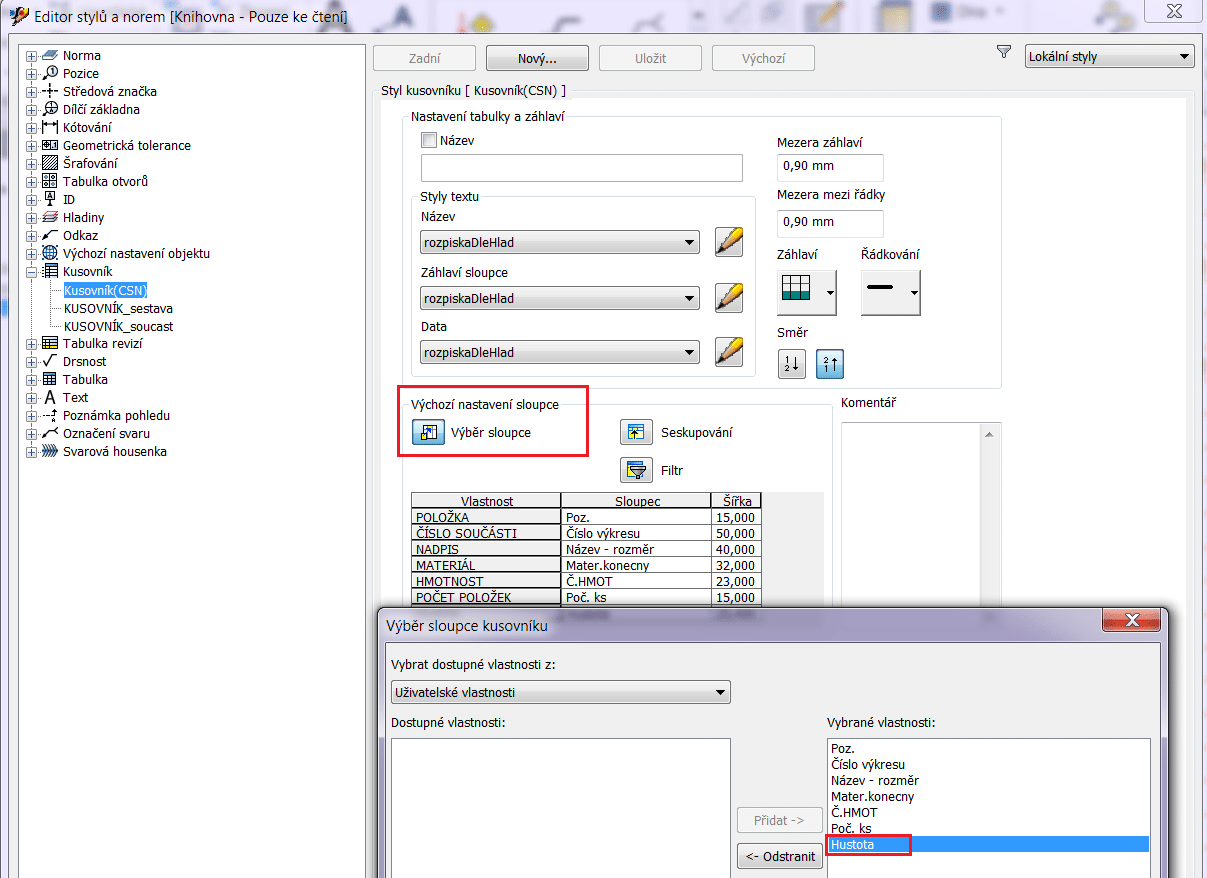

10. Nyní si stačí namapovat správně kusovník na výkrese.
Namapování iVlastnosti ve výkrese
11. Celkové nastavení si můžeme uložit do šablony.
Celý postup je zobrazen na následujícím videu:
