Při umísťování pohledu se používá měřítko pohledu relativně vzhledem k modelu. V textovém poli můžete zadat měřítko nebo kliknout na šipku a vybrat měřítko ze seznamu. Můžete tedy zadat měřítko, které není uvedené v seznamu. Nové měřítko se zobrazí nad řádkem v seznamu a bude dostupné až do ukončení aplikace Inventor.

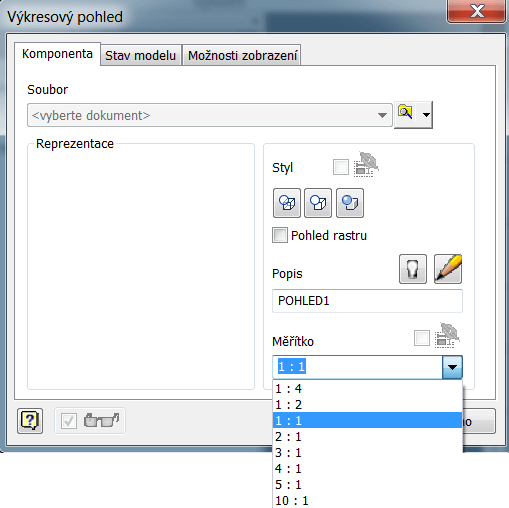

Základní měřítka v seznamu
Přes editor stylů a norem lze předem předefinovat seznam měřítek.

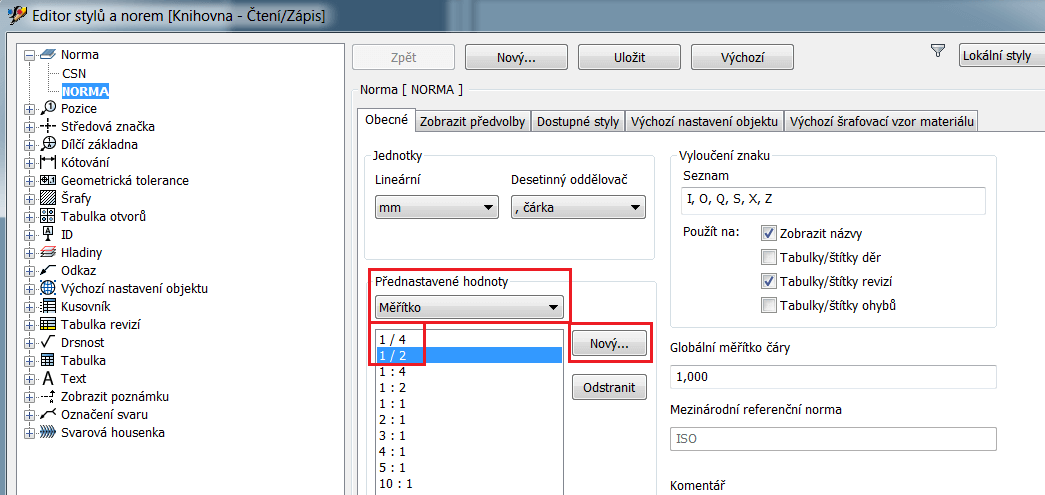

Na pásu karet stačí kliknout na kartu „Správa“ panel „Styly a normy“ „Editor stylů“ a poté klikněte na aktuální normu. Poté na kartě „Obecné“ přidejte nebo odstraňte měřítka v seznamu Aktuální hodnoty. Tímto způsobem můžete přidat měřítko do seznamu.
Vytvoření nového měřítka
V dialogu v editoru stylů a norem lze tedy přidat nové měřítko. Je možné zadat dva příklady stejného měřítka ale s rozdílným formátem a oba budou přidány do seznamu. Položky měřítka jsou seskupeny podle typu formátu v tomto pořadí: desítkové, zlomkové, násobné, palcové.

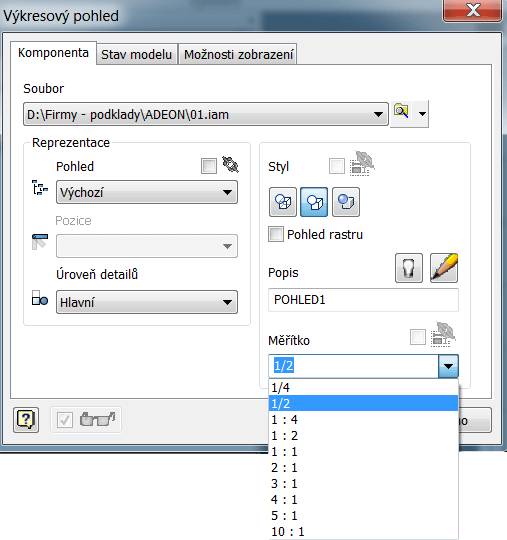

Nové měřítka v seznamu
Celý postup lze shlédnout na následujícím videu:
