Autodesk Inventor 2017 Vám přináší nové možnosti ve 3D náčrtu. Nové příkazy 3D náčrtu poskytují větší kontrolu, rychlost a snadnější používání. 3D náčrt se často používá při tvoření skeletonu či kostry pro konstrukce, na trasování potrubí, atd. V této první části se tedy hlavně zaměříme na novinky v Autodesk Inventor 2017 a to v prostředí 3D náčrtu.

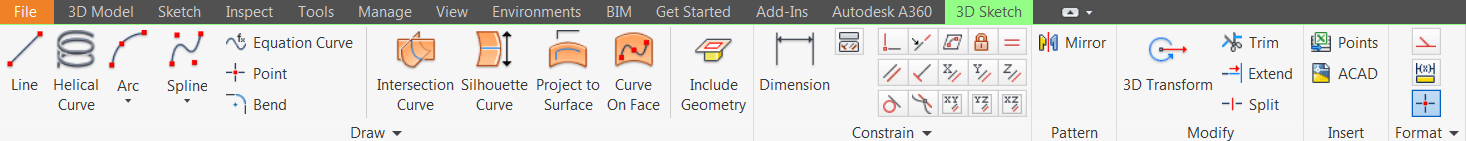

3D Náčrt
Seznam novinek pro 3D náčrt
3D manipulátor
- Vylepšený 3D Manipulátor přináší širokou sadu manipulačních nástrojů pro rychlý a přesný přesun nebo otáčení s geometrií.

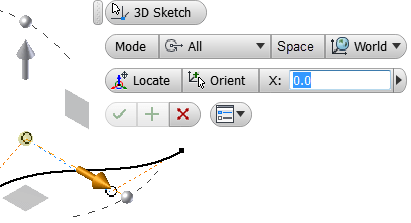

3D náčrt - manipulátor
Vazby
- Rozšíření Vazeb pro přesnější kontrolu nad vytvářenými geometriemi a křivkami na 3D povrchu.
Rozšíření vazeb
Znovupoužití 3D náčrtu
- Kopírovat/Vložit křivky uvnitř 3D náčrtu i mezi náčrty – znovupoužití 3D náčrtu pro rychlejší modelování.
Stavový řádek
- Na stavový řádek byly přidány příkazy:
- Odvodit vazby
- Ortho kreslení

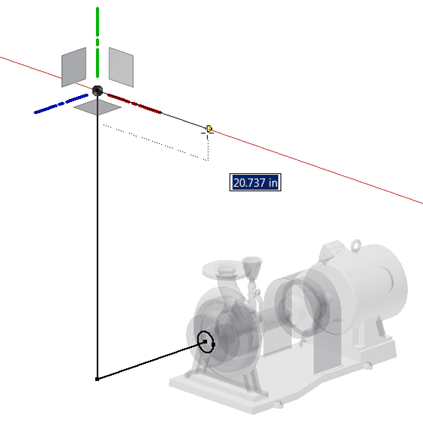

Orto kreslení ve 3D náčrtu
Křivka na povrchu
- 3D Spline interpolace nyní můžete kreslit přímo na povrchu součásti. Tvorba křivky využívá nové vazby a podporuje přichytávání k vrcholům, hranám, průsečíkům a dalším tvarovým entitám.
