V této části se zaměříme hlavně na novinky v Autodesk Inventor 2016 v prostředí výkresu. Jedná se hlavně o vytvoření pohledů přímo ze součásti.
Jedná se hlavně o tyto novinky:
- Rychlé vytváření výkresů
- Nový příkaz Vytvořit výkresový pohled slučuje několik kroků do jediného a umožňuje rychlé vytváření výkresových pohledů ze souboru modelu.

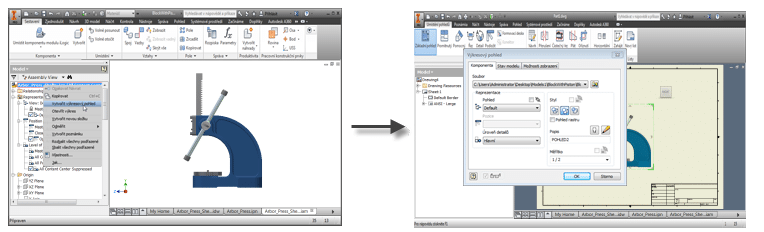

Rychlé vytvoření výkresových pohledů
- Centrální knihovny externích značek náčrtů
- Nyní můžete ke své kolekci značek náčrtů snadno přistupovat a sdílet ji pomocí nové knihovny externích značek náčrtů.

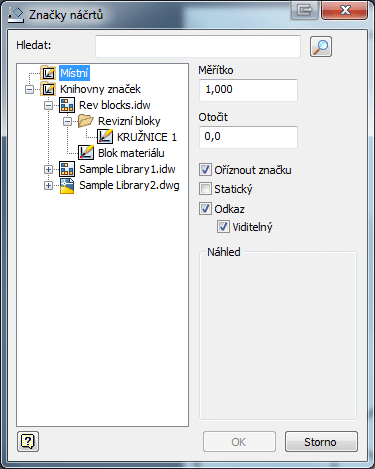

Knihovna externích značek
- Vlastnost Počáteční měřítko pohledu v rohovém razítku či textu
- Do skupiny Vlastnosti listu v dialogu Formát textu byla přidána vlastnost Počáteční měřítko pohledu prvního výkresového pohledu umístěného do listu.
- Promítání pracovních prvků do pohledu náčrtu
- Nyní lze vytvořit pohled náčrtu v modelu se zahrnutými pracovními prvky a vybrat tyto pracovní prvky pomocí příkazu Promítnutí geometrie.
- Pohledy skrytých čar pro standardní spojovací součásti
- K dispozici je nová možnost vyloučení všech standardních spojovacích součástí z pohledů skrytých čar.

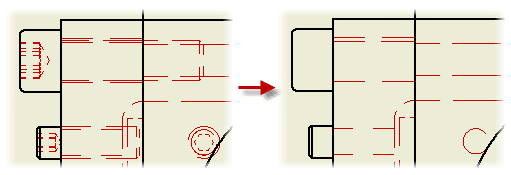

Skryté hrany u standardních dílů
- Průhledné komponenty ve výkresových pohledech
- Chcete-li nastavit komponentu ve výkresovém pohledu jako průhlednou, vyberte v Prohlížeči výkresu v místní nabídce komponenty možnost Průhledné.
- Vylepšení pozic na výkrese

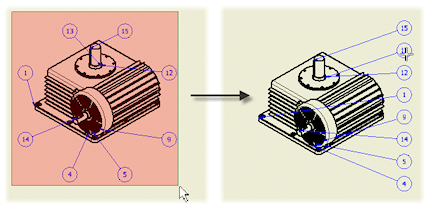

Vylepšené pozice
- Rozšířené možnosti u značek a u stylu značek
- V seznamu přístupného pomocí tlačítka "Značky" byly přidány nové grafické značky, které lze vkládat do různých typů poznámek k výkresům.

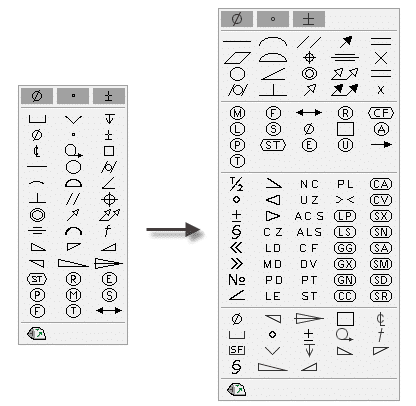

Rozšířené možnosti značek
Novinky v prostředí náčrtu můžete shlédnout na následujícím videu:
