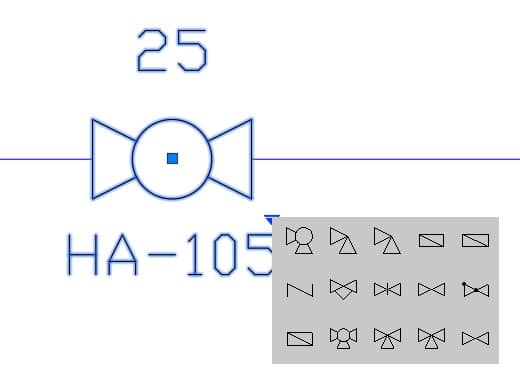

Při úpravě P&ID symbolů v projektu může dojít k nezobrazení nového P&ID symbolu v „Substitution“ paletě.

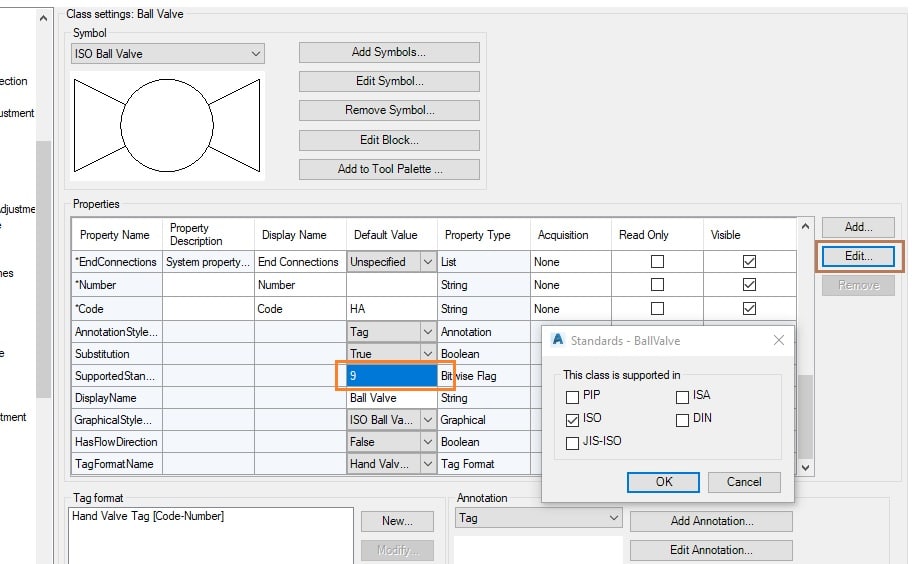

Ověřit zda je váš SupportedStandards stejný jako ostatní symboly. Tlačítkem Edit se nám zobrazí tabulka podporovaných tříd neboli standardu a je potřeba mít atribut Subtitution na True.
Rešení:
- Uzavřete projekt
- Pomocí průzkumníku se navigujte na adresář s projektem a vyhledáme SubstitutionPalettes.xml
- Tento soubor (SubstitutionPalettes.xml) smažeme z adresáře
- Znovu otevřeme projekt
SubstitutionPalettes.xml se znovu otevřením projektu vytvoří automaticky
Po té se zobrazí vámi nově vytvořený symbol.
