"Paní Slepičková, paní Slepičková, to jsou věci, už jste to slyšela? Ta holka od vedle je zase nevěrná!"...
Ne, tak to není úryvek ze scénáře nějakého nekonečného seriálu, ale jen náznak osnovy dnešního příspěvku. Jistě všichni dobře znáte entitu Křivka. A jistě také příkaz pro tvorbu ekvidistanty EKVID. Ale vsadím boty, že již ne všichni se setkali se systémovou proměnnou OFFSETGAPETYPE, která podle nastavení může s věrností tvaru u kopie dost zahýbat.
Dnes se tedy podíváme za jednou z opomíjených systémových proměnných řídících tvar výsledného obrysu ekvidistantní kopie křivky.
OFFSETGAPTYPE
Řídí zacházení s potencionálními mezerami mezi segmenty při odsazení křivek (příkazem EKVID).

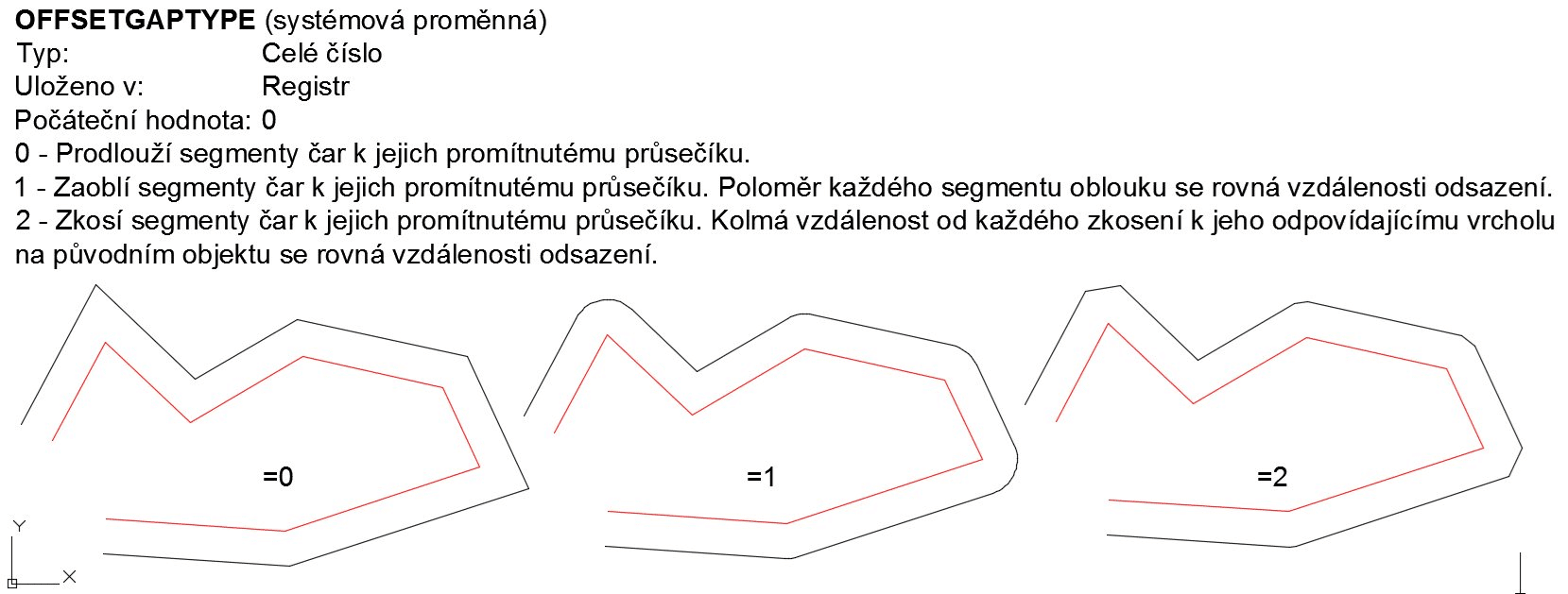

Nejrychlejším představením funkčnosti bude asi následující obrázek:
