Možnost připojení koordinačního modelu v Autocadu využijeme v případě, že potřebujeme mít prostorovou představu o navazujících profesích jako je např. stavba, ocelové konstrukce, potrubí apod.
- Vložit -> Externí reference ->Připojit model koordinace
(Popřípadě příkaz xref z příkazové řádky.)
Model koordinace = nwd výstup z programu Navisworks. A chová se jako DWG externí reference.
Vytvořený 3D model v programu Navisworks může obsahovat jisté grafické chyby.
Příklad:

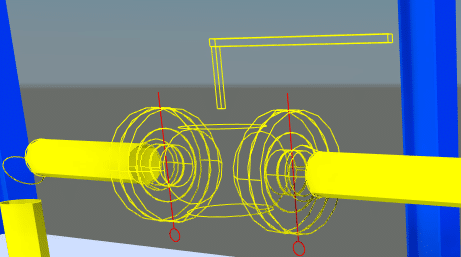

Drátěný model kolen, ventilu nebo aparátu muže být zapříčiněno chybějícím doplňkem k Autocad.
Object Enablers je doplněk, který je zapotřebí stáhnout ze stránek Autodesku k příslušnému programu z kterého tvoříme podklad pro Navisworks. (AutoCad Civil 3D, AutoCad Plant 3D, Advance steel apod.)
Object Enablers je důležité instalovat k příslušné verzi (2017, 2018…)
Při instalaci tohoto doplňku vypněte veškeré programy Autocad. V opačném případě by mohlo dojít k nesprávné instalaci doplňku.
Po instalaci Object Enablers, spusťte program Navisworks.

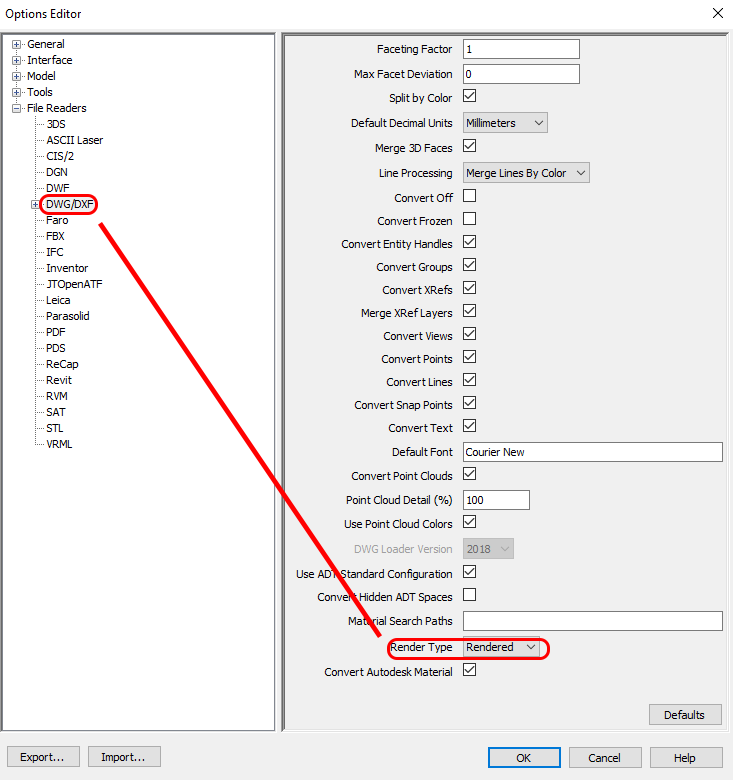

Jděte do nastavení programu. Pod položkou DWG/DXF vyberte u možnosti renderování na Rendered.
- Ikona Navisworks (vlevo nahoře) -> Options

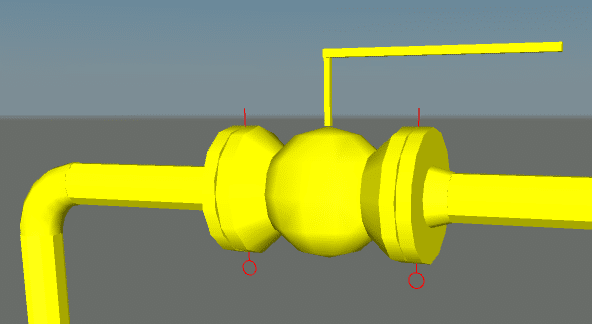

Po znovu načtení vašich vstupních modelů by měla být výsledná grafika opravena.
