Adeon aplikace: Hromadný Export

Aplikace „HROMADNÝ EXPORT“ Vám umožní exportovat nativní soubory Autodesk Inventoru do formátů PDF, DWG, DXF, STEP, STL, DWF s detailním nastavením pro jednotlivé formáty. Aplikace nabízí i další možnosti, například možnost exportovat iVlastnosti jako vodoznak do PDF včetně počtu kusů nebo označení ohybových čar v DXF souborů a další možnosti.

Aplikace slouží k automatickému vytvoření PDF výkresů, DWG výkresů, DXF souborů a rovněž i STEP, STL a DWF souborů přímo ze sestavy. V Autodesk Inventoru se otevře hlavní sestava a následně se spustí příkaz pro hromadný export. Vyberou se formáty, do kterých chcete soubory sestavy exportovat. Následně aplikace prohledává jednotlivé komponenty dle rozpisky a například, pokud bude mít komponenta výkresovou dokumentaci, tak z ní ihned vytvoří PDF a DWG soubor. Dále pokud bude díl vytvořen jako plech, tak aplikace z plechu rovnou vytvoří DXF či STEP soubor. Vždy zaleží na uživateli, jaké formáty chce ze sestavy vyexportovat. Aplikace kromě exportu dle hlavní sestavy umožňuje hromadný export všech výkresů Inventoru ze zvolené složky do PDF či DWG.

V aplikaci je k dispozici detailní nastavení jak pro jednotlivé formáty, tak i nastavení obecné, kde si můžete například jednotlivé konfigurace různě ukládat.

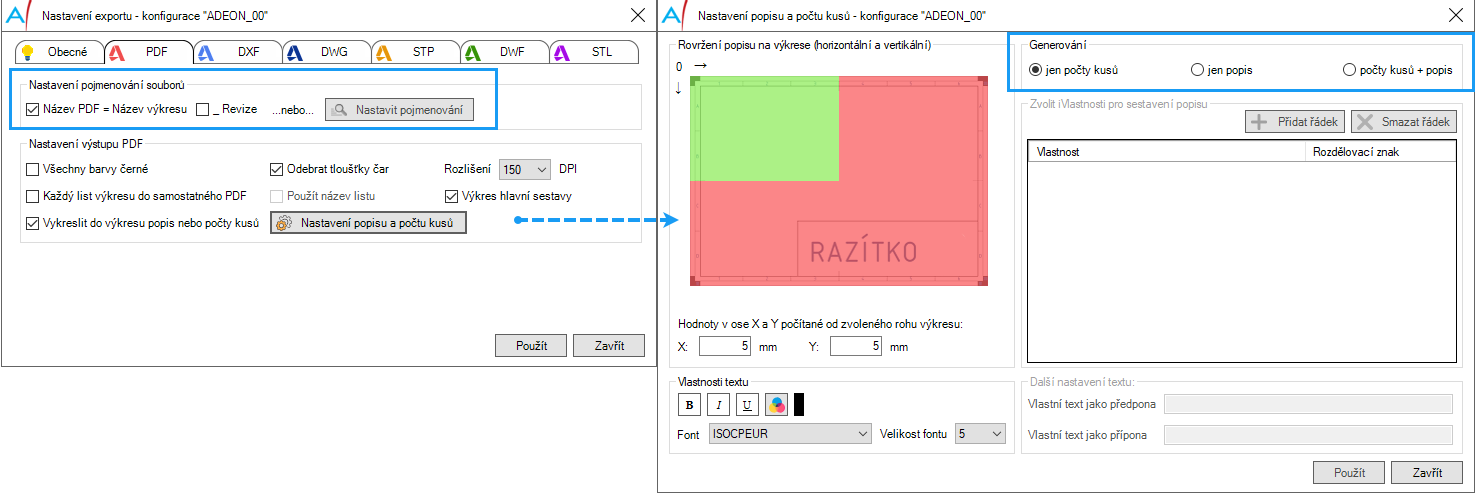

Dále v aplikaci nalezte například možnost pro pojmenování exportovaných souborů dle zvoleného formátu. Rovněž lze například pro PDF soubory nastavit vykreslení iVlastností či počtu kusů jako vodoznak.

Dále v nastavení naleznete detailní konfiguraci DXF souboru včetně konfigurace hladin či nastavení DWG souboru dle zvoleného INI souboru. Nebo například povolit označení ohybových čar v DXF souboru.

Podobným způsobem si můžete nastavit i další formáty, které chcete exportovat. Detailně si můžete dále nastavit například výstup pro AutoCAD DWG, STP, DWF či STL.

K dispozici je samozřejmě přehledná nápověda se všemi podrobnostmi. Další informace naleznete na https://www.adeon.cz/katalog/adeon/inventor-hromadny-export/
