Export souborů slouží k převodu souborů aplikace Inventor například do souboru DWG. Jeden z problému převodu do formátu AutoCAD DWG je ten, že při monochrom tisku se barvy správně nepřevedou. Tiskne se stále barevný výkres.

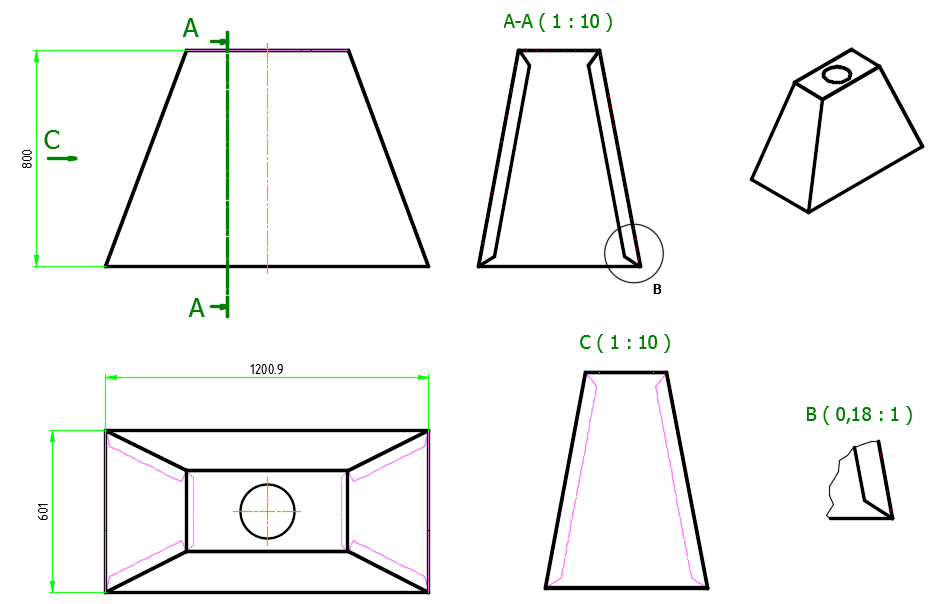

Špatný tisk DWG - monochrom styl
DWG export
Tento problém je způsoben, že Autodesk Inventor si nastavuje barvy pomocí RGB hodnoty. Při exportu do DWG si ale AutoCAD již RGB hodnotu neumí převést do stylu vykreslování pro monochrom tisk.

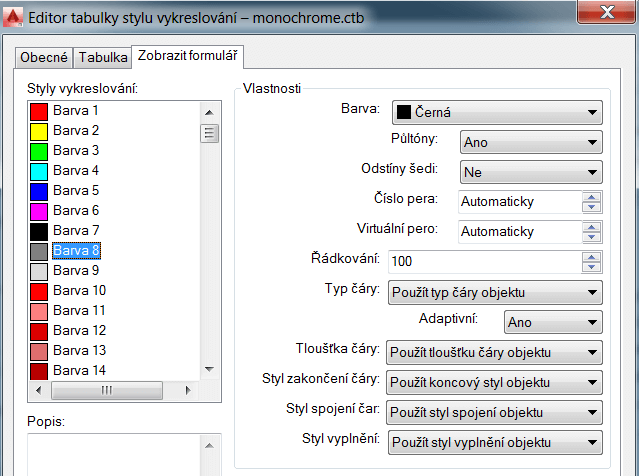

Nastavení monochrom stylu
Aby se správně tiskl soubor DWG při monochrom nastavení, je potřeba změnit nastavení v Autodesk Inventoru při exportu a to pomocí AutoCAD šablony DWT.

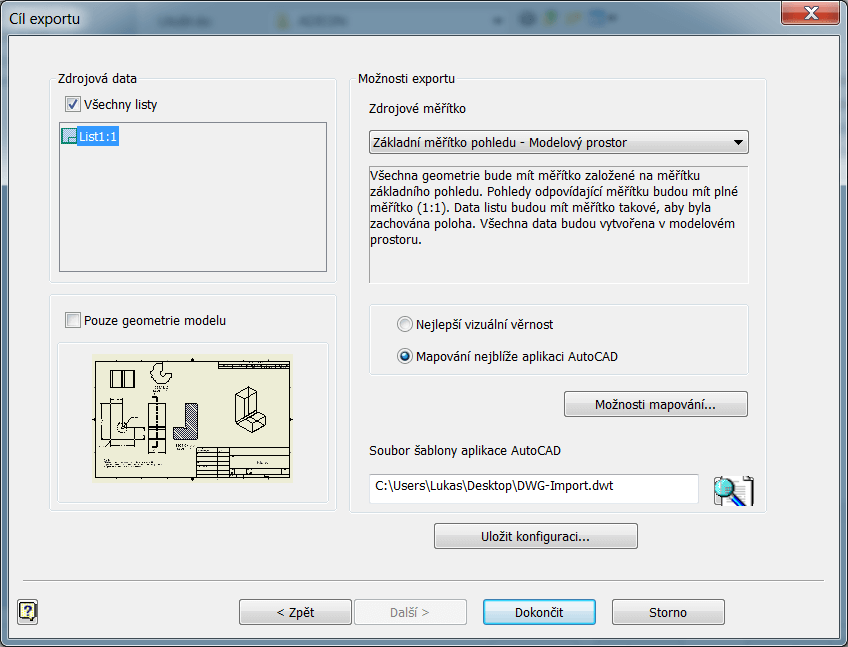

Nastavení exportu v Autodesk Inventor
Jakmile vše správně nastavíte, můžete již při každém dalším exportu do DWG tisknout pomocí monochrom stylu se správným výsledkem.

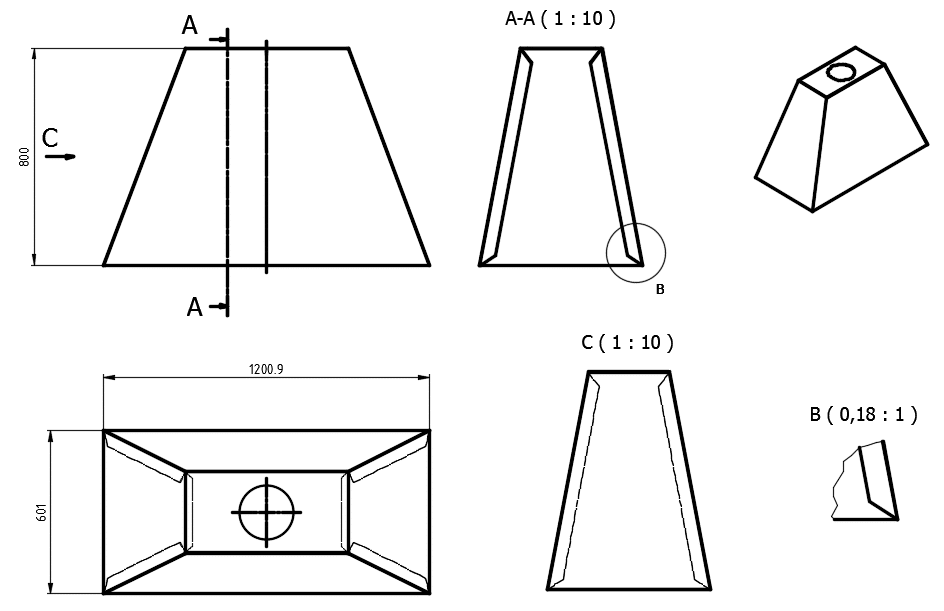

Správný tisk DWG - monochrom styl
