Pokud vytváříte v Autodesk Inventoru výkres, tak po umístění pohledů ve výkrese můžete ručně nebo automaticky přidat osy a středové značky.

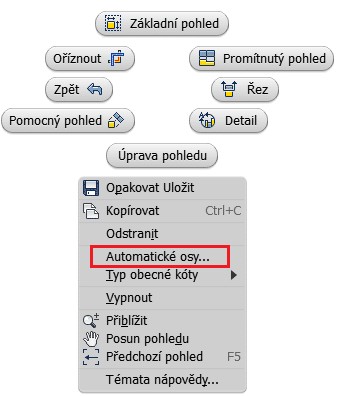

Automatické osy
Automatické osy a středové značky lze přidat ke kružnicím, obloukům, elipsám a polím včetně modelů s dírami a vyříznutími pomocí vysunutí (kromě vysunutí se střední rovinou). Také iPrvky a iSoučásti mohou mít automatické osy a středové značky.

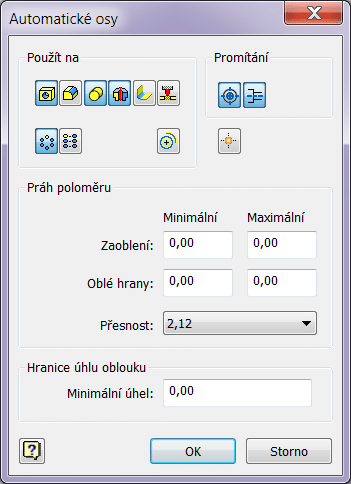

Výběr možností
Při nastavování výkresu nebo šablony výkresu se může použít možnosti, které se nebízí v nastavení dokumentu. Zde lze definovaz výchozí hodnoty pro přidávání automatických os. Nastavení obsahují typy konstrukčních prvků, kterým se mají přidat osy a středové značky a zda je promítání geometrie kolmé nebo rovnoběžné. Lze nastavit práh, pomocí kterého můžete vyloučit kruhové prvky menší nebo větší než je určený poloměr a menší než minimální úhel.

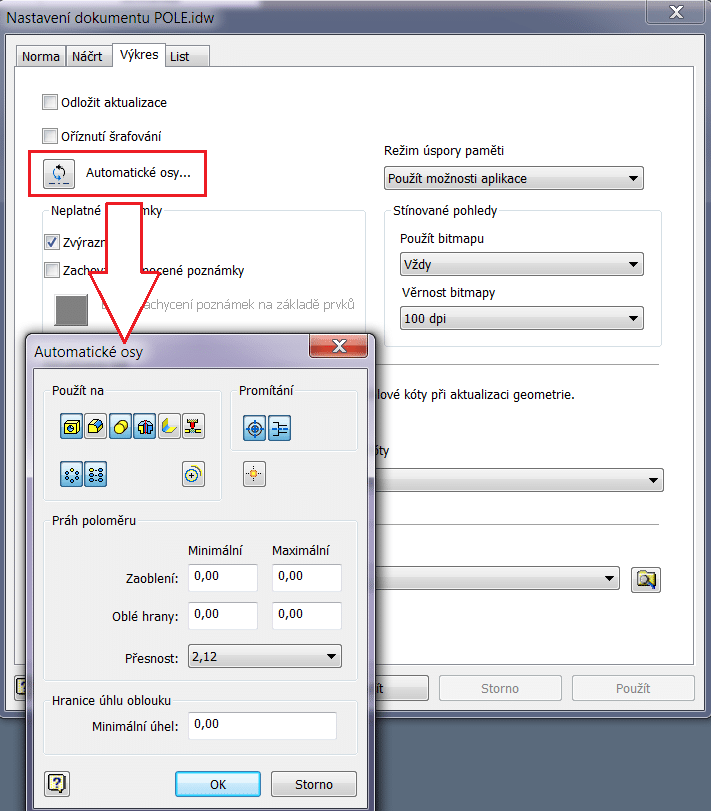

Nastavení dokumentu
Formát osy nebo středové značky je určen ve Stylu středové značky.
Celý postup můžete shlédnout na videu.
