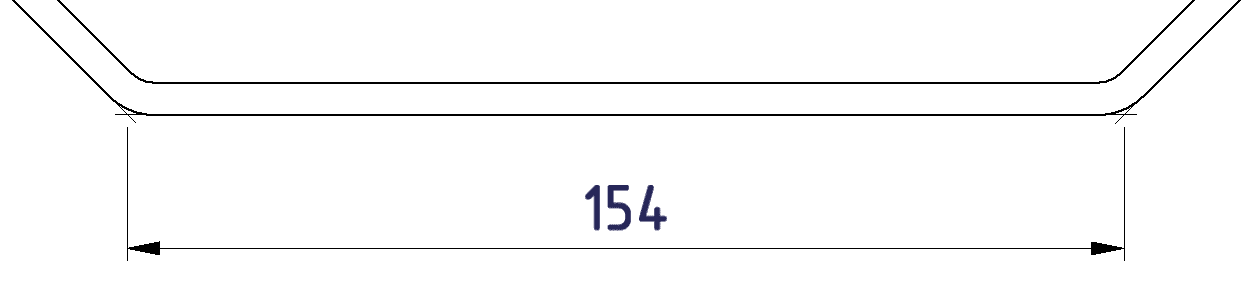

Kotování průsečíku na výkrese se často používá například u ohýbaných plechů, kde potřebujete znát například rozměr od prvního průsečíků k druhému.
Zakótování průsečíků
Pro správné zakótování lze použít následující způsob:

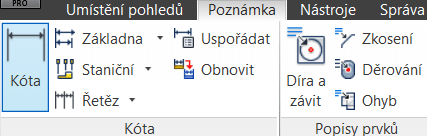

Vybereme příkaz „Kóta“ na kartě „Poznámka“.
Příkaz "Kóta"

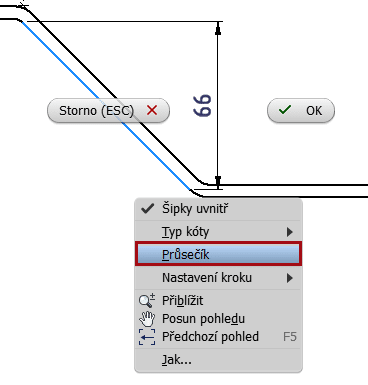

Zvolíme si první hranu pro předkládaný průsečík a následně klikneme pravým tlačítkem, kde si vybereme možnost „Průsečík“.
Průsečík
Nyní vybereme druhé místo, ke kterému bude průsečík zakótován. Opět stejným způsobem můžeme vytvořit druhý průsečík a tím zakótovat vzájemně dva průsečíky mezi sebou.
Poznámka:

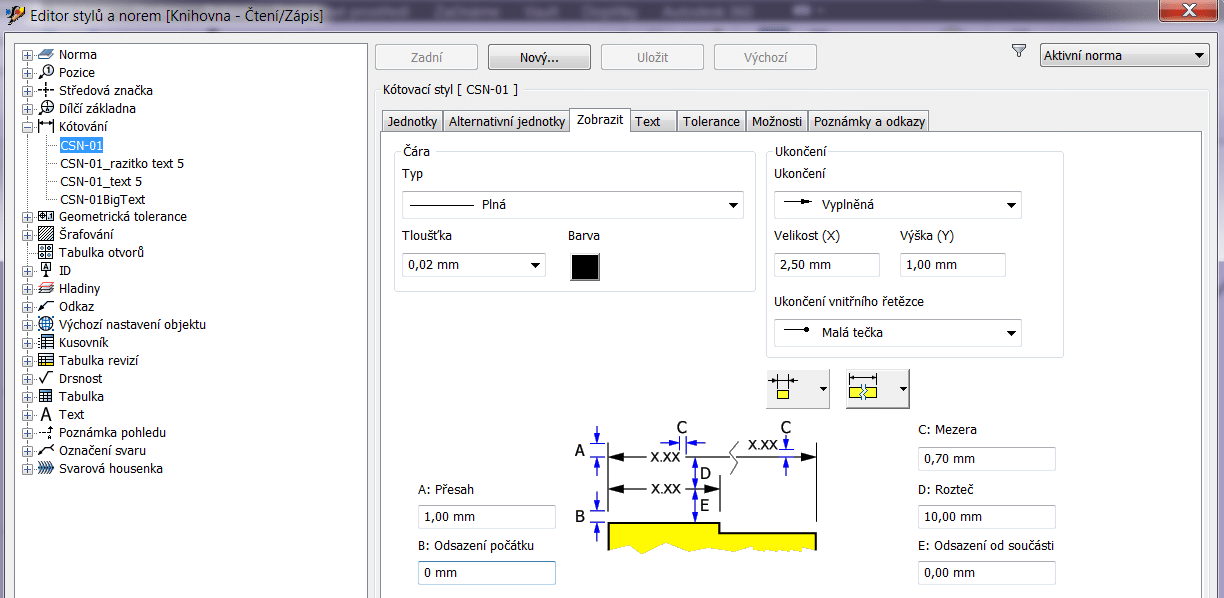

Pozor na vynášecí čáry průsečíku. V některých situacích, hlavně u malých poloměrů, se nemusí vynášecí čáry zobrazit. Zde stačí přejít do Editoru stylů a norem a změnit si hodnotu pro odsazení od počátku. Což je vzdálenost od hrany nebo bodu ke koncovému bodu vynášecí čáry, která se zobrazí při umístění kóty.
Editor stylů a norem
